GF - 后排保险丝和继电器模块布置-爱扳手

型号

213

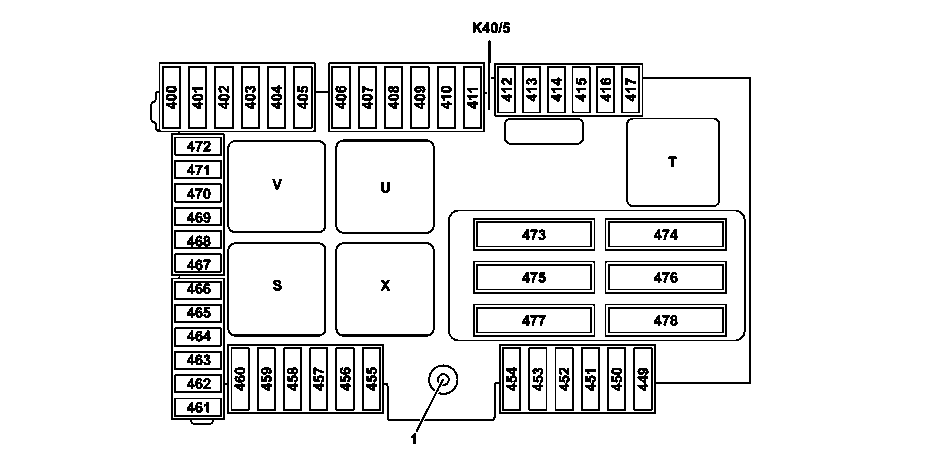

类型 1

1

电路 30 "E1"

K40/5

后部保险丝和继电器模块

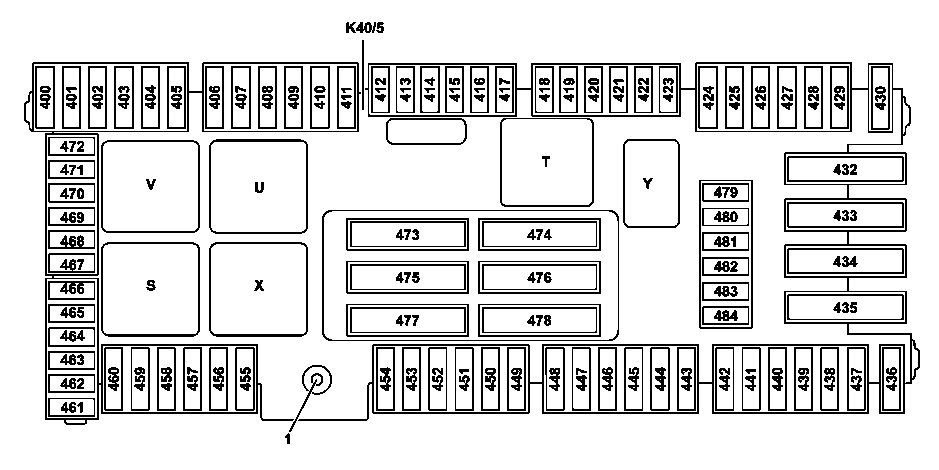

类型 2

1

电路 30 "E1"

K40/5

后部保险丝和继电器模块

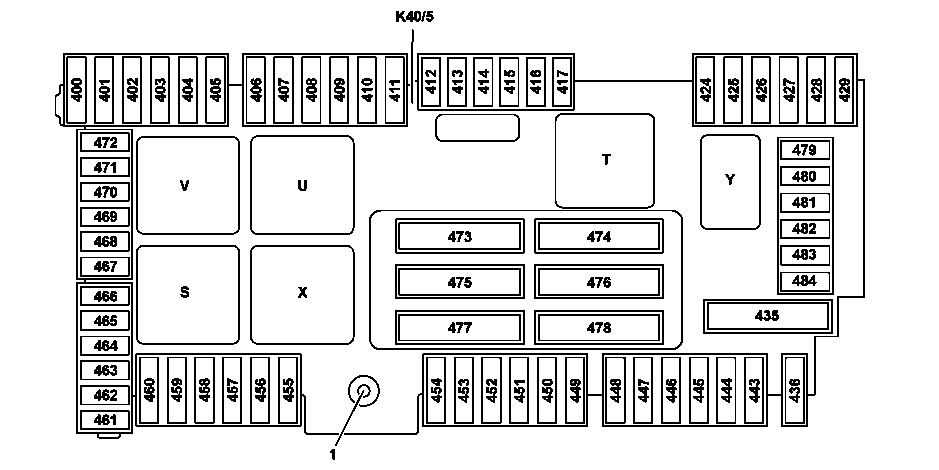

类型 3

1

电路 30 "E1"

K40/5

后部保险丝和继电器模块

插槽

保险丝

电路

导线识别

带保险丝的部件

保险丝额定电流 (A)

400

保险丝 400 (K40/5f400)

87

1.5 红黑

采用 BlueTEC (选择性催化还原 (SCR)) 柴油机排气处理技术/代码 (U77):

AdBlue® 控制单元 (N118/5)

15

401

保险丝 401 (K40/5f401)

87

1.5 红蓝

采用 BlueTEC (选择性催化还原 (SCR)) 柴油机排气处理技术/代码 (U77):

AdBlue® 控制单元 (N118/5)

20

402

保险丝 402 (K40/5f402)

87

1.5 红白

采用 BlueTEC (选择性催化还原 (SCR)) 柴油机排气处理技术/代码 (U77):

AdBlue® 控制单元 (N118/5)

25

403

保险丝 403 (K40/5f403)

87

2.5 红黄

装配座椅舒适组件/代码 (P65):

前排乘客座椅部分电动座椅调节开关 (S23/1)

15

未装配座椅舒适组件/代码 (P65):

前排乘客座椅部分电动座椅调节开关 (S23/1)

404

保险丝 404 (K40/5f404)

87

2.5 红绿

装配座椅舒适组件/代码 (P65):

驾驶员座椅部分电动座椅调节开关 (S22/1)

30

未装配座椅舒适组件/代码 (P65):

驾驶员座椅部分电动座椅调节开关 (S22/1)

405

保险丝 405 (K40/5f405)

87

0.5 红色

车型 213.1:

后排杯座 (R5/3)

15

406

保险丝 406 (K40/5f406)

30T

2.5 红黄

右后车门控制单元 (N69/4)

30

407

保险丝 407 (K40/5f407)

30T

2.5 红白

装配左/右动态多仿形座椅/代码 (432):

多仿形座椅气动泵 (M40)

30

408

保险丝 408 (K40/5f408)

30T

2.5 红蓝

装配高级音响系统/代码 (811):

后部低音扬声器放大器 (N40/14)

30

2.5 红色

装配 AMG 高性能排气系统/代码 (U21), 音响系统/代码 (810) 除外, 高级音响系统/代码 (811) 除外

发动机声音控制单元 (N40/1)

409

保险丝 409 (K40/5f409)

30T

1.0 红黑

采用第 3 代 BlueTEC (选择性催化还原 (SCR)) 柴油机排气处理技术/代码 (U79):

AdBlue® 控制单元 (N118/5)

15

410

保险丝 410 (K40/5f410)

30T

0.5 红黄

始自 2018 年 6 月 1 日, 采用 48V 技术/代码 (B01):

直流/直流转换器控制单元 (N83/1)

5

411

保险丝 411 (K40/5f411)

30T

2.5 红色

燃油系统控制单元 (N118)

25

412

保险丝 412 (K40/5f412)

30T

0.5 红色

车型 213.1:

USB 端口 3, 后排乘客区 (A2/133)

7.5

装配后座区无线充电装置/代码 (898):

USB 端口, 后排乘客区 (X115/2)

后座区移动电话托座控制单元 (N123/10)

413

保险丝 413 (K40/5f413)

30T

0.5 红黄

装配 80KW 型号混合动力驱动 (包括插电式)/代码 (ME05) 或 60 KW 型号混合动力驱动 (包括插电式)/代码 (ME06):

高电压蓄电池模块 (A100)

5

0.5 红白

发动机 177

主动式发动机支座控制单元 (N3/42)

0.5 红黑

采用 48V 技术/代码 (B01):

48 V 车载电网蓄电池 (G1/3)

414

保险丝 414 (K40/5f414)

30T

0.5 红白

装配电视调谐器/代码 (865):

电视调谐器控制单元 (N143)

5

装配 SIRIUS 卫星收音机/代码 (536) 或数字收音机 (DAB)/代码 (537):

调谐器装置 (A90/4)

415

保险丝 415 (K40/5f415)

30T

0.5 红绿

装配驾驶辅助组件/代码 (23P):

梅赛德斯-奔驰智能行驶控制单元 (N62/4)

5

416

保险丝 416 (K40/5f416)

30T

0.5 红蓝

装配 80KW 型号混合动力驱动 (包括插电式)/代码 (ME05) 或 60 KW 型号混合动力驱动 (包括插电式)/代码 (ME06):

电力电子控制单元 (N129/1)

5

0.5 红黄

截至 2018 年 5 月 31 日, 采用 48V 技术/代码 (B01):

直流/直流转换器控制单元 (N83/1)

417

保险丝 417 (K40/5f417)

30T

0.75 红色

装配环境氛围照明系统/代码 (877) 或高级环境氛围照明系统/代码 (891):

环境照明灯控制单元 (N162)

7.5

418...424

保险丝 418 (K40/5f418) 至保险丝 424 (K40/5f424)

30T

-

备件

-

425

保险丝 425 (K40/5f425)

30T

2.5 红色或

2.5 红蓝

装配前排扶手加热器/代码 (906):

扶手加热器控制单元 (N5)

30

车型 213.1, 装配后排扶手加热器/代码 (907):

扶手加热器控制单元 (N5)

426

保险丝 426 (K40/5f426)

30T

2.5 红色

装配出租车/租赁车辆预留装置/代码 (965):

专用车辆多功能控制单元 (N26/9)

25

427

保险丝 427 (K40/5f427)

30T

2.5 红色

发动机 177:

电子差速锁控制单元 (N3/2)

25

428

保险丝 428 (K40/5f428)

30T

1.5 红白

装配主动车身控制系统 (ABC)/代码 (489):

主动车身控制系统 (ABC) 增强版控制单元 (N51/8)

15

429

保险丝 429 (K40/5f429)

30T

0.5 红白

装配后排多仿形座椅/代码 406:

右后多仿形座椅控制单元 (N32/21)

7.5

430...434

保险丝 430 (K40/5f430) 至保险丝 434 (K40/5f434)

30T

-

备件

-

435

保险丝 435 (K40/5f435)

30T

4.0 红紫

车型 213.0/1, 带行李箱盖遥控关闭功能/代码 (881):

行李箱盖控制系统控制单元 (N121)

40

436

保险丝 436 (K40/5f436)

30T

0.5 红黄

截至 2018 年 11 月 30 日, 装配出租车/租赁汽车预留装置/代码 (965):

组合式车内后视镜出租车自动计费器 (A50/1)

5

437

保险丝 437 (K40/5f437)

30T

2.5 红色

车型 213.1, 截至 2017 年 4 月 30 日:

右后座椅控制单元 (N32/5)

30

438

保险丝 438 (K40/5f438)

30T

2.5 红色

车型 213.1:

左后座椅控制单元 (N32/6)

30

439

保险丝 439 (K40/5f439)

30T

2.5 红色

车型 213.1, 始自 2017 年 5 月 1 日:

右后座椅控制单元 (N32/5)

30

440

保险丝 440 (K40/5f440)

30T

-

备件

-

441

保险丝 441 (K40/5f441)

30T

2.5 红色

装配后排外侧座椅加热器增强版/代码 903:

左后座椅加热器控制单元 (N25/11)

30

442

保险丝 442 (K40/5f442)

30T

0.35 红色

车型 213.1:

后排杯座 (R5/3)

5

443

保险丝 443 (K40/5f443)

30T

2.5 红紫

装配出租车/租赁车辆预留装置/代码 (965):

专用车辆多功能控制单元 (N26/9)

25

444

保险丝 444 (K40/5f444)

30T

1.5 红白
