GF54.15-P-1256-32FG
发动机保险丝和继电器模块布置
P54.15-3687-09
1
电路 30 "E1"
K40/8

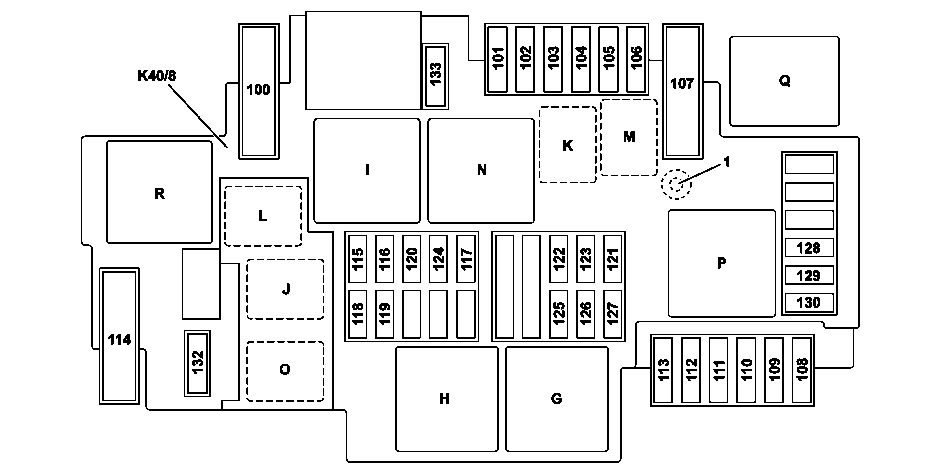

发动机保险丝和继电器模块
i
继电器 J, K, L, M 和 O 位于外壳内部, 牢固焊接在印刷电路板上.
插槽
固定件
电路
导线识别
带保险丝的部件
保险丝额定电流 (A)
100
保险丝 100 (K40/8f100)
87
4.0 红色
装配 80KW 型号混合动力驱动 (包括插电式)/代码 (ME05) 或 60 KW 型号混合动力驱动 (包括插电式)/代码 (ME06):
电动真空泵 (M56)
40
101
保险丝 101 (K40/8f101)
87M
1.5 红绿
发动机 177 除外:
电路 87/2 端部套管 (Z7/48z1)
15
4.0 红绿
发动机 177:
发动机线束/发动机舱电气连接 (X26)
102
保险丝 102 (K40/8f102)
87M
2.5 红蓝
发动机 177, 274, 642:
发动机线束/发动机舱电气连接 (X26)
20
发动机 642, 654, 656:
共轨喷射系统柴油机 (CDI) 控制单元 (N3/9)
发动机 276:
电路 87 M1i 端部套管 (Z7/38z1)
发动机 256:
电控多端顺序燃料喷注/点火系统 (ME-SFI) [ME] 控制单元 (N3/10)
4.0 红蓝
发动机 264:
发动机线束/发动机舱电气连接 (X26)
103
保险丝 103 (K40/8f103)
87M
1.5 红黄
发动机 264, 274, 276:
电控多端顺序燃料喷注/点火系统 (ME-SFI) [ME] 控制单元 (N3/10)
15
发动机 654, 656:
共轨喷射系统柴油机 (CDI) 控制单元 (N3/9)
采用 BlueTEC (选择性催化还原 (SCR)) 柴油机排气处理技术/代码 (U77):
柴油微粒滤清器下游的氮氧化物 (NOx) 传感器控制单元 (N37/7)
选择性催化还原 (SCR) 催化转换器下游的氮氧化物 (NOx) 传感器控制单元 (N37/8)
2.5 红黄
发动机 177:
发动机线束/发动机舱电气连接 (X26)
未装配发动机 177, 美国版/代码 (494):
燃油箱诊断模块 (A101)
4.0 红黄
发动机 256:
电路 87/4 套管连接器 (Z7/73z2)
104
保险丝 104 (K40/8f104)
87M
0.5 红黑
发动机 274:
发动机线束/发动机舱电气连接 (X26)
15
1.5 红黑
发动机 642:
发动机线束/发动机舱电气连接 (X26)
4.0 红黑
发动机 177, 264:
发动机线束/发动机舱电气连接 (X26)
1.5 红黑
发动机 654, 656:
共轨喷射系统柴油机 (CDI) 控制单元 (N3/9)
4.0 红黑
发动机 276:
电路 87 M1e 端部套管 (Z7/35z1)
4.0 红黑
发动机 256:
电路 87/3 套管连接器 (Z7/75z1)
105
保险丝 105 (K40/8f105)
87
-
备件
-
106
保险丝 106 (K40/8f106)
87M
-
备件
-
107
保险丝 107 (K40/8f107)
87
6.0 红色
发动机 274, 未装配大功率发动机/代码 (M014):
电动冷却液泵 (M75/11)
60
108
保险丝 108 (K40/8f108)
15M
1.0 红色
车型 213.050:
油门踏板传感器 (B37)
15
109
保险丝 109 (K40/8f109)
15M
0.5 红绿
装配声环境保护/代码 (B53):
前部声音发生器 (H4/11)
声音发生器 (H4/16)
10
110
保险丝 110 (K40/8f110)
30T
1.5 粉红
装配左舵驾驶静态 LED 大灯/代码 (631) 或右舵驾驶静态 LED 大灯/代码 (632):
右前照明单元 (E2)
20
1.5 绿红
装配动态 LED 大灯, 左舵驾驶/代码 (641) 或动态 LED 大灯, 右舵驾驶/代码 (642):
左前照明单元 (E1)
右前照明单元 (E2)
111
保险丝 111 (K40/8f111)
30T
2.5 红黑
雨刮器电动机 (M6/1)
30
112
保险丝 112 (K40/8f112)
30T
-
备件
-
113
保险丝 113 (K40/8f113)
50
2.5 紫白
起动机 (M1)
30
114
保险丝 114 (K40/8f114)
87
4.0 红白
车型 213.2, 未装配空气悬挂系统 (AIR BODY CONTROL)/代码 (489):
主动车身控制系统压缩机 (A9/1)
40
车型 213, 装配空气悬挂系统 (AIR BODY CONTROL)/代码 (489):
主动车身控制系统压缩机 (A9/1)
2.5 红绿
发动机 177:
低温回路循环泵 1 (M43/6)
低温回路循环泵 2 (M43/7)
20
115
保险丝 115 (K40/8f115)
87
-
备件
-
116
保险丝 116 (K40/8f116)
87
0.35 红橙
装配 80KW 型号混合动力驱动 (包括插电式)/代码 (ME05) 或 60 KW 型号混合动力驱动 (包括插电式)/代码 (ME06):
电控车辆稳定行驶系统 (ESP) 控制单元 (N30/4)
5
117
保险丝 117 (K40/8f117)
30T
0.5 红色
采用 48V 技术/代码 (B01):
电动制冷剂压缩机 (A9/5)
7.5
118
保险丝 118 (K40/8f118)
87
1.0 红绿
电路 87C 终端套管 (Z141/2z1)
15
119
保险丝 119 (K40/8f119)
87
1.0 红蓝
电路 87/C1 端部套管 (Z141/1z1)
15
120
保险丝 120 (K40/8f120)
30T
-
备件
-
121
保险丝 121 (K40/8f121)
15M
0.75 红色
驻车止动爪电容器 (C8)
10
122
保险丝 122 (K40/8f122)
15M
1.0 粉红
发动机 177:
电子差速锁控制单元 (N3/2)
主动式发动机支座控制单元 (N3/42)
7.5
0.5 红绿
装配声环境保护/代码 (B53):
后部发声器 (H4/135)
5
123
保险丝 123 (K40/8f123)
15M
0.5 黑红
前部信号采集及促动控制模组 (SAM) 控制单元 (N10/6)
5
124
保险丝 124 (K40/8f124)
30T
-
备件
-
125
保险丝 125 (K40/8f125)
15M
0.5 粉红
传动系统控制单元 (N127)
5
发动机 177, 256, 264, 274, 276:
电控多端顺序燃料喷注/点火系统 (ME-SFI) [ME] 控制单元 (N3/10)
发动机 642, 654, 656:
共轨喷射系统柴油机 (CDI) 控制单元 (N3/9)
装配全时四轮驱动 (4MATIC)/代码 (M005):
全轮驱动控制单元 (N45)
126
保险丝 126 (K40/8f126)
15M
0.5 粉红
未装配静态 LED 大灯, 左舵驾驶/代码 (631), 未装配静态 LED 大灯, 右舵驾驶/代码 (632):
左前照明单元 (E1)
右前照明单元 (E2)
5
127
保险丝 127 (K40/8f127)
50
0.5 紫白
未装配 80KW 型号混合动力驱动 (包括插电式)/代码 (ME05), 未装配 60 KW 型号混合动力驱动 (包括插电式)/代码 (ME06), 未采用 48V 技术/代码 (B01):
电压降限制器 (R62)
前端继电器 (K92)
5
128
保险丝 128 (K40/8f128)
15M
0.35 粉红
外部照明开关 (S1)
5
129
保险丝 129 (K40/8f129)
15M
0.5 红色
电控车辆稳定行驶系统 (ESP) 控制单元 (N30/4)
5
130
保险丝 130 (K40/8f130)
15M
-
备件
-
132
保险丝 132 (K40/8f132)
87
0.35 橙色
装配主动车身控制系统 (ABC)/代码 (489):
主动车身控制系统 (ABC) 控制单元 (N51/3)
5
车型 213.2, 未装配带可调减震的钢悬挂/代码 (459), 未装配空气悬挂系统 (AIR BODY CONTROL)/代码 (489):
后轴电子水平高度控制系统控制单元 (N97)
133
保险丝 133 (K40/8f133)
30T
1.5 粉红
装配左舵驾驶静态 LED 大灯/代码 (631) 或右舵驾驶静态 LED 大灯/代码 (632):
左前照明单元 (E1)
20
装配动态 LED 大灯, 左舵驾驶/代码 (641) 或动态 LED 大灯, 右舵驾驶/代码 (642):
左前照明单元 (E1)
右前照明单元 (E2)
M
发动机舱电路 15 继电器 (K40/8kG)
I
装配 80KW 型号混合动力驱动 (包括插电式)/代码 (ME05) 或 60 KW 型号混合动力驱动 (包括插电式)/代码 (ME06):
真空泵机械继电器 (-) (K40/8kI)
J
共用传动系控制器 (CPC) 继电器 (K40/8kJ)
K
车型 213.088/089/288/289:
油泵继电器 (K40/8kK)
O
车型 213.016/050/053/054/216:
起动机电路 15 继电器 (K40/8kO)
P
发动机 274, 未装配大功率发动机/代码 (M014):
冷却液泵继电器 (K40/8kP)
Q
装配 80KW 型号混合动力驱动 (包括插电式)/代码 (ME05) 或 60 KW 型号混合动力驱动 (包括插电式)/代码 (ME06):
真空泵电子继电器 (+) (K40/8kQ)
R
装配空气悬挂系统 ((AIR BODY CONTROL)/代码 (489) 或车型 213.2, 未装配带可调减震的钢悬挂/代码 (459), 未装配空气悬挂系统 (AIR BODY CONTROL)/代码 (489) 或车型 213.088/089/288/289:
继电器 R (K40/8kR)
