型号

213

带代码B01 (48 V 技术)

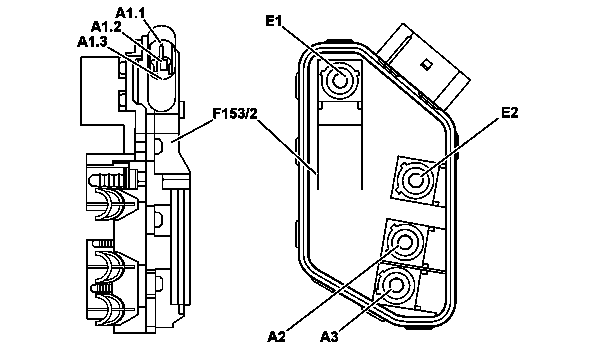

侧视图, 前视图

F153/2

发动机舱 48 V 车载电气系统保险丝盒

连接器

保险丝

电路

线路标识 (带保险丝的线路)

熔断功能

额定电流 (单位: 安培 (A))

A1.1

48 V 车载电气系统电气多电路保险丝 (F153/2MF1), 针脚 1

40

-

备件

-

A1.2

48 V 车载电气系统电气多电路保险丝 (F153/2MF1), 针脚 2

40

-

备件

-

A1.3

48 V 车载电气系统电气多电路保险丝 (F153/2MF1), 针脚 3

40

4.0 红色

电动冷却液泵 (M75/11)

40

E1

-

40

50.0 黑色

48 V 车载电网蓄电池 (G1/3)

-

E2

-

40

50.0 红色

发动机 264:

起动机发电机 (M1/10)

-

50.0 红紫

发动机 256:

起动机-发电机控制单元 (N129)

A2

保险丝 854 (F153/2f854)

40

16.0 红色

发动机 256:

电动附加压缩机 (M60/1)

125

A3

保险丝 855 (F153/2f855)

40

25.0 黑色

发动机 256:

电动制冷剂压缩机 (A9/5)

175
