GF54.15-P-1256-48FG

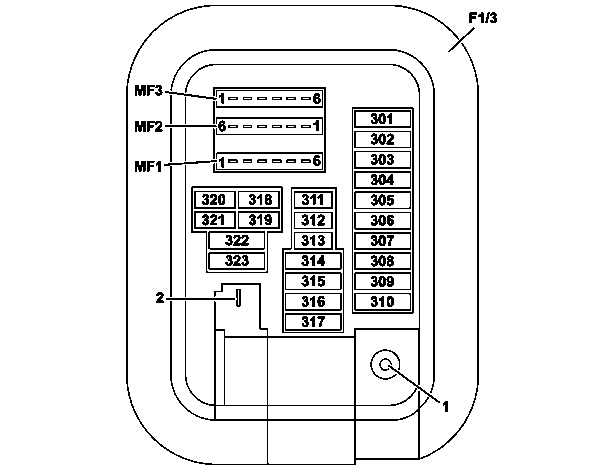

前排乘客侧 A 柱保险丝盒布置
P54.15-3688-06
插槽
固定件
电路
导线识别
带保险丝的部件
保险丝额定电流 (A)
301
保险丝 301 (F1/3f301)
30T
2.5 红蓝
右舵驾驶:
左后车门控制单元 (N69/3)
30
2.5 红黄
左舵驾驶车辆:
右后车门控制单元 (N69/4)
302
保险丝 302 (F1/3f302)
30T
2.5 红色
右前车门控制单元 (N69/2)
30
303
保险丝 303 (F1/3f303)
30T
2.5 红绿
装配左侧电动调节式驾驶员座椅/代码 221 或记忆组件/代码 275:
驾驶员座椅控制单元 (N32/1)
30
304
保险丝 304 (F1/3f304)
30T
2.5 红黄
装配电动调节式右前座椅/代码 222 或记忆组件/代码 275:
前排乘客座椅控制单元 (N32/2)
30
305
保险丝 305 (F1/3f305)
30T
0.35 红黄
带附加功能的雨量/光线传感器 (B38/2)
5
306
保险丝 306 (F1/3f306)
30T
2.5 红灰
适用于驾驶员和前排乘客座椅智能气候控制系统/代码 (401) 或驾驶员和前排乘客座椅加热器/代码 (873), 左侧电动调节式驾驶员座椅/代码 (221) 除外, 电动调节式右前座椅/代码 (222) 除外和记忆组件/代码 (275) 除外:
前排座椅加热器/座椅通风控制单元 (N25/17)
30
2.5 红色
装配驾驶员和前排乘客座椅加热器增强版/代码 (902):
前排乘客座椅加热器控制单元 (N25/4)
307
保险丝 307 (F1/3f307)
30T
0.75 红色
装配 HERMES UMTS/代码 (360) 或 HERMES LTE/代码 (362):
HERMES 控制单元 (N112/9)
5
308
保险丝 308 (F1/3f308)
30T
0.5 红紫
诊断连接 (X11/4)
5
309
保险丝 309 (F1/3f309)
30T
2.5 红白
装配全景式滑动天窗/代码 (413):
全景式滑动天窗控制模块 (A98)
30
装配滑动天窗/代码 (414):
滑动天窗控制模块 (A98/1)
310
保险丝 310 (F1/3f310)
30T
4.0 红黑
左舵驾驶车辆, 装配预防性安全系统 (PRE-SAFE®)/代码 (299):
右前可逆式安全带紧急收紧器 (A76/1)
30
4.0 红绿
右舵驾驶车辆, 装配预防性安全系统 (PRE-SAFE®)/代码 (299):
左前可逆式安全带紧急收紧器 (A76)
311
保险丝 311 (F1/3f311)
30T
1.0 红色
传动系统控制单元 (N127)
5
柴油发动机:
共轨喷射系统柴油机 (CDI) 控制单元 (N3/9)
发动机 256, 264, 274:
电控多端顺序燃料喷注/点火系统 (ME-SFI) [ME] 控制单元 (N3/10)
0.5 红色
发动机 177:
电控多端顺序燃料喷注/点火系统 (ME-SFI) [ME] 控制单元 (N3/10)
312
保险丝 312 (F1/3f312)
30T
0.75 红蓝
辅助防护系统控制单元 (N2/10)
7.5
313
保险丝 313 (F1/3f313)
30T
0.5 红绿
多媒体连接单元 (A90/5)
7.5
314
保险丝 314 (F1/3f314)
30T
2.5 红黑
装配驻车加热器/代码 (228):
驻车加热器单元 (A6)
20
0.5 红黑
装配 80KW 型号混合动力驱动 (包括插电式)/代码 (ME05) 或 60 KW 型号混合动力驱动 (包括插电式)/代码 (ME06):
高电压正温度变化系数 (PTC) 加热器 (N33/5)
5
315
保险丝 315 (F1/3f315)
30T
2.5 红色
截至 2018 年 11 月 30 日, 装配全时四轮驱动 (4MATIC)/代码 (M005), 未装配发动机 256, 或装配全时四轮驱动 (4MATIC)/代码 (M005) 和发动机 256:
全轮驱动控制单元 (N45)
30
316
保险丝 316 (F1/3f316)
30T
1.5 红白
车顶控制板控制单元 (N70)
10
317
保险丝 317 (F1/3f317)
30T
1.5 红蓝
主机 (A26/17)
15
318
保险丝 318 (F1/3f318)
30
0.5 红色
装配防盗警报系统 (ATA)/代码 (551) 以及车内保护系统和防拖车保护系统/代码 (882):
警笛 (H3/1)
5
319
保险丝 319 (F1/3f319)
30
0.75 红黑
无钥匙启动 (KEYLESS-GO) 控制单元 (N69/5)
10
320
保险丝 320 (F1/3f320)
30
0.5 红灰
调频 (FM), 调幅 (AM), 中央锁止系统 (CL), 数字音频广播 (DAB) 和无钥匙启动系统 (KEYLESS-GO) 天线放大器 (A2/18)
5
321
保险丝 321 (F1/3f321)
30
0.75 红黄
电子点火开关控制单元 (N73)
10
322
保险丝 322 (F1/3f322)
30
0.5 红白
仪表盘 (A1)
7.5
323
保险丝 323 (F1/3f323)
30
0.5 红蓝
始自 2017 年 12 月 1 日, 装配 60 KW 型号混合动力驱动 (包括插电式)/代码 (ME06) 或装配 80KW 型号混合动力驱动 (包括插电式)/代码 (ME05):
热敏保险丝 (F63), 通过高压断开装置 (S7)
15
MF1
多路保险丝 1 (F1/3MF1), 针脚 1
30T
0.5 红绿
装配前部非接触式手势控制/代码 (77B):
手势感测器 (B84/15)
7.5
MF1
多路保险丝 1 (F1/3MF1), 针脚 2
30T
0.75 红色
装配车道追踪组件/代码 (22P) 或交通标志辅助系统/代码 (513) 或照明组件/代码 (P35), 未装配驾驶辅助组件/代码 (23P), 未装配驾驶辅助组件增强版/代码 (P20):
平面探测多功能摄像头 (A40/11)
7.5
装配驾驶辅助组件/代码 (23P) 或驾驶辅助组件增强版/代码 (P20):
立体探测多功能摄像头 (A40/13)
MF1
多路保险丝 1 (F1/3MF1), 针脚 3
30T
0.5 红黄
装配多功能电话/代码 (899):
前部移动电话托座控制单元 (N123/8)
7.5
装配带蓝牙 (SAP 协议) 的电话模块/代码 (379):
移动电话接触板 (X237/1)
0.75 红黄
装配舒适型电话/代码 (386):
蜂窝制式电话系统天线放大器/补偿器 (A28/15)
移动电话接触板 (X237/1)
装配移动电话无线充电系统/代码 (897):
前部移动电话托座控制单元 (N123/8)
蜂窝制式电话系统天线放大器/补偿器 (A28/15)
MF1
多路保险丝 1 (F1/3MF1), 针脚 4
30T
0.5 红白
装配左侧电动调节式驾驶员座椅/代码 (221), 电动调节式右前座椅/代码 (222), 座椅舒适组件/代码 (P65) 或记忆组件/代码 (275), 左侧和右侧动态多仿形座椅/代码 (432) 除外:
驾驶员座椅腰部支撑电控气动控制器单元 (N32/23)
7.5
0.35 红白
装配左/右动态多仿形座椅/代码 (432):
左前多仿形座椅控制单元 (N32/15)
MF1
多路保险丝 1 (F1/3MF1), 针脚 5
30T
0.5 红蓝
装配左侧电动调节式驾驶员座椅/代码 (221), 电动调节式右前座椅/代码 (222), 座椅舒适组件/代码 (P65) 或记忆组件/代码 (275), 左侧和右侧动态多仿形座椅/代码 (432) 除外:
前排乘客座椅腰部支撑电控气动控制器单元 (N32/24)
7.5
0.35 红白
装配左/右动态多仿形座椅/代码 (432):
右前多仿形座椅控制单元 (N32/16)
MF1
多路保险丝 1 (F1/3MF1), 针脚 6
30T
0.5 红黑
装配 DISTRONIC 主动式车距辅助系统/代码 (239):
限距控制系统 (DISTRONIC) 距离引导控制单元 (A108/1)
7.5
装配驾驶辅助组件/代码 (23P):
近距离和远距离雷达传感器 (B92/12)
MF2
多路保险丝 2 (F1/3MF2), 针脚 1
30T
-
备件
-
MF2
多路保险丝 2 (F1/3MF2), 针脚 2
30T
0.35 红黑
未含仅装配触摸板/代码 446:
音频/驾驶室管理及数据系统 (COMAND) 控制面板 (A40/9)
5
仅装配触摸板/代码 (446):
触摸板 (A105)
MF2
多路保险丝 2 (F1/3MF2), 针脚 3
30T
0.35 红色
始自 2017 年 6 月 1 日, 装配车载电话组件/代码 (380):
电话控制单元 (N123/9)
5
MF2
多路保险丝 2 (F1/3MF2), 针脚 4
30T
0.5 红色
装配平视显示屏/代码 (463):
平视显示屏 (A40/12)
5
MF2
多路保险丝 2 (F1/3MF2), 针脚 5
30T
0.5 红黄
装配 80KW 型号混合动力驱动 (包括插电式)/代码 (ME05) 或 60 KW 型号混合动力驱动 (包括插电式)/代码 (ME06):
电动制冷剂压缩机 (A9/5)
5
MF2
多路保险丝 2 (F1/3MF2), 针脚 6
30T
0.35 红蓝
装配空气质量组件/代码 (P21):
香氛喷雾装置发生器 (N59)
5
MF3
多路保险丝 3 (F1/3MF3), 针脚 1
30T
0.5 红蓝
装配 80KW 型号混合动力驱动 (包括插电式)/代码 (ME05) 或 60 KW 型号混合动力驱动 (包括插电式)/代码 (ME06):
热敏保险丝 (F63), 通过高压断开装置 (S7)
5
0.5 红黄
采用 48V 技术/代码 (B01):
热敏保险丝 (F63)
MF3
多路保险丝 3 (F1/3MF3), 针脚 2
30T
-
备件
-
MF3
多路保险丝 3 (F1/3MF3), 针脚 3
30T
0.35 红色
截至 2016 年 7 月 31 日, 装配触摸板/代码 (448):
触摸板 (A105)
5
0.35 红绿
始自 2016 年 8 月 1 日, 装配触摸板/代码 (448):
触摸板 (A105)
MF3
多路保险丝 3 (F1/3MF3), 针脚 4
30T
0.35 红白
装配带驻车定位系统 (PARKTRONIC) 的驻车引导装置/代码 (235), 空气悬挂系统 (AIR BODY CONTROL)/代码 (489), 主动式车道保持辅助系统/代码 (238), 驾驶辅助组件/代码 (23P), 主动式车道保持辅助系统/代码 (243), 平视显示屏/代码 (463) 或驾驶辅助组件增强版/代码 (P20), 车型 213.0/1, 装配发动机 274, 642, 654, 装配电动后车窗遮阳帘/代码 (540), 车型 213.2, 装配发动机 274, 642, 654, 装配折叠式后排座椅靠背/代码 (287):
驾驶员侧仪表板按钮组 (S6/1)
5
MF3
多路保险丝 3 (F1/3MF3), 针脚 5
30T
0.35 红紫
装配自动空调/代码 (581):
后排空调系统操纵单元 (N22/4)
5
MF3
多路保险丝 3 (F1/3MF3), 针脚 6
30T
0.5 红色
装配驻车加热器/代码 (228):
驻车加热器无线电遥控器接收器 (A6/1)
5
