GF54.15-P-1256-49FG

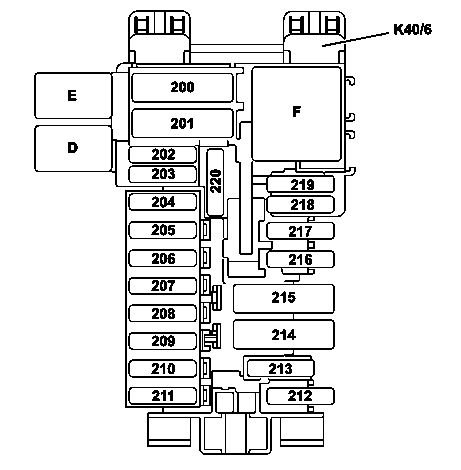

驾驶员侧保险丝和继电器模块布置
P54.15-3427-12
插槽
保险丝
电路
导线识别
带保险丝的部件
保险丝额定电流 (A)
200
保险丝 200 (K40/6f200)
30T
4.0 红色
前部信号采集及促动控制模组 (SAM) 控制单元 (N10/6)
40
201
保险丝 201 (K40/6f201)
30T
4.0 红白
前部信号采集及促动控制模组 (SAM) 控制单元 (N10/6)
40
202
保险丝 202 (K40/6f202)
30T
4.0 红绿
发动机 264, 采用 48V 技术/代码 (B01):
起动机发电机 (M1/10)
5
4.0 红黑
发动机 256, 采用 48V 技术/代码 (B01):
起动机-发电机控制单元 (N129)
203
保险丝 203 (K40/6f203)
30T
2.5 红色
左前车门控制单元 (N69/1)
30
204
保险丝 204 (K40/6f204)
30T
0.5 红色
始自 2017 年 12 月 1 日, 装配驾驶室管理和数据系统以及导航系统 (COMAND APS)/代码 (531) 和单碟 CD 驱动器预留装置/代码 (320), 日本版/代码 (498) 除外, 中国版附加配件/代码 (830) 除外:
外接 CD 驱动器 (A2/132)
5
0.5 黑红
日本版/代码 (498):
专用短程通信控制单元 (A50/6), 通过驾驶室保险丝盒 (F11/1) 连接
205
保险丝 205 (K40/6f205)
30T
0.5 红色
转向柱管模块控制单元 (N80)
7.5
206
保险丝 206 (K40/6f206)
30T
0.35 红黄
装配模拟时钟/代码 (246):
模拟时钟 (A70/1)
5
0.5 红色
装配通过移动电话获取车辆的进入和驾驶认可/代码 (896) 或无线移动电话充电装置/代码 (897):
前部中央控制台上的 USB 接口 (X115/5)
207
保险丝 207 (K40/6f207)
30T
1.5 红白
变速箱 716:
电动转向锁控制单元 (N26/5)
20
208
保险丝 208 (K40/6f208)
30T
0.5 红色
音频/驾驶室管理及数据系统 (COMAND) 显示屏 (A40/8)
7.5
装配数字仪表盘全显示屏/代码 (464):
数字仪表盘全屏显示屏风扇马达 (M4/12)
209
保险丝 209 (K40/6f209)
30T
0.5 红白
智能气候控制操控单元 (N58/1)
车顶控制板控制单元 (N72/1)
5
210
保险丝 210 (K40/6f210)
30T
1.5 红黑
智能气候控制系统控制单元 (N22/1)
15
211
保险丝 211 (K40/6f211)
30T
1.0 红色
装配限距控制系统增强版 (DISTRONIC PLUS)/代码 (233) 或主动式车道保持辅助系统/代码 (243) 或方向盘加热器/代码 (443):
转向柱管模块控制单元 (N80)
15
212
保险丝 212 (K40/6f212)
87
-
备件
-
213
保险丝 213 (K40/6f213)
30T
4.0 红绿
左舵驾驶车辆, 装配预防性安全系统 (PRE-SAFE®)/代码 (299):
左前可逆式安全带紧急收紧器 (A76)
30
4.0 红黑
右舵驾驶车辆, 装配预防性安全系统 (PRE-SAFE®)/代码 (299):
右前可逆式安全带紧急收紧器 (A76/1)
214
保险丝 214 (K40/6f214)
30T
2.5 红蓝
左舵驾驶车辆:
左后车门控制单元 (N69/3)
30
215 - 219
保险丝 215 (K40/6f215) 至保险丝 219 (K40/6f219)
87
-
备件
-
220
保险丝 220 (K40/6f220)
30T
-
备用电磁开关 (K40/6kD)
25
