GF54.21-P-2500A
触摸板/低位控制面板详细信息
04.06.2020
型号
213, 238, 257, 290
始自2021年款
带代码446 (Touchpad only)
型号
293
带代码446 (Touchpad only)

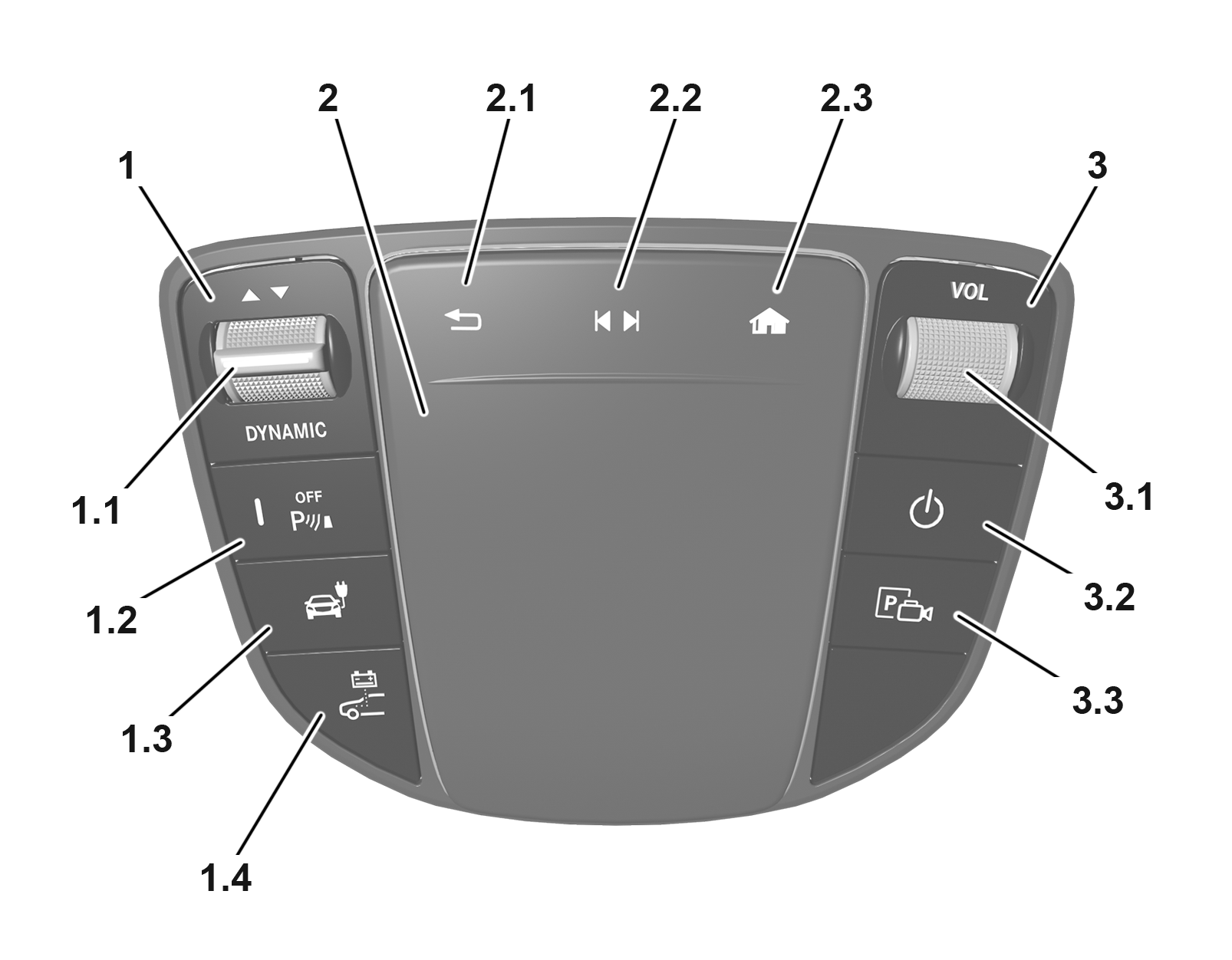

图示以车型 293 为例
1
左侧下部控制面板
1.1
动态操控选择 (DYNAMIC SELECT) 开关
1.2
驻车定位系统 (PARKTRONIC) 按钮 (装配带驻车定位系统 (PARKTRONIC) 的主动式驻车辅助系统/代码 (235))
1.3
HU 按钮
1.4
操作模式选择按钮
2
触摸板
2.1
"返回" 按钮
2.2
背景音频按钮
2.3
主页和收藏夹按钮
3
右侧下部控制面板
3.1
音量调节按钮
3.2
"开启" 按钮
3.3
驻车系统按钮 (装配带驻车定位系统 (PARKTRONIC) 的主动式驻车辅助系统/代码 (235))
P82.85-A087-11
建立, 联网
触摸板/下部控制面板由触摸板 (2), 左侧下部控制面板 (1) 和右侧下部控制面板 (2) 组成. 开关面板的分配情况取决于车型, 设备和转向系统类型. 触摸板 (2) 通过局域互联网 (LIN) 接收开关面板的信号. 对于车型 290, 触摸板 (2) 通过驱动装置控制单元接收开关面板的信号.
上部控制面板也通过局域互联网 (LIN) 与触摸板 (2) 相连.
触摸板 (2) 将开关面板的信号通过控制器区域网络 (CAN) 接口传送至多媒体系统控制系统. 因此, 触摸板 (2) 是多媒体系统控制系统和开关面板之间的通信接口.
