GF54.21-P-4010FG
特殊车辆多功能控制单元 (SVMCU (MSS)),部件说明
23.11.15
型号
213
带代码965 (出租车/出租汽车 - 预安装)
N26/9
专用车辆多功能控制单元

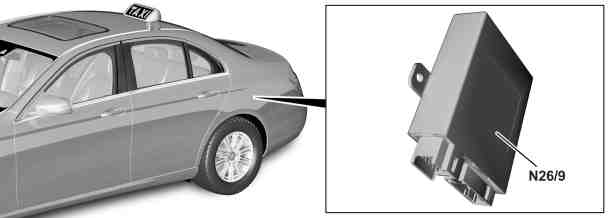

P54.21-3531-04
位置
多功能控制单元位于行李箱内左侧护盖下方.
任务
多功能控制单元执行以下任务:
•
读取信号
•
评估输入因素
•
促动部件 (附件装置)
读取信号
输入因素通过以下连接读取:
•
直通线路
•
车内控制器区域网络 (CAN) (控制器区域网络总线 B 级 (CAN B))
•
多功能控制器区域网络 (CAN) (控制器区域网络总线 K 级 (CAN K))
直通线路
通过直通线路读取来自以下部件的信号:
•
出租车自动计费器 (A50) (上方控制面板 (DBE) 中装配出租车自动计费器搁架/代码 (336))
•
紧急警报系统 "删除" 按钮 (S62/5) (装配出租车紧急警报系统/代码 (934))
•
紧急警报系统 "触发" 按钮 (S62/6) (装配出租车紧急警报系统/代码 (934))
•
对讲机呼叫切入开关 (S93/2) (装配免提对讲机/代码 (938))
车内控制器区域网络 (CAN)
多功能控制单元通过车内控制器区域网络 (CAN) 读取信号.
多功能控制器区域网络 (CAN)
多功能控制单元通过多功能控制器区域网络 (CAN) 读取信号.
评估输入因素
读入的输入因素由集成式微信息处理机进行评估, 然后促动相关部件 (辅助装置).
促动部件 (附件装置)
通过以下连接促动部件:
•
直通线路
•
车内控制器区域网络 (CAN)
•
多功能控制器区域网络 (CAN)
直通线路
通过直通线路促动以下部件:
•
出租车自动计费器 (装配出租车自动计费器搁架/代码 (336))
•
对讲机 (A49) (附件) 或无线电数据收发器 (A49/5) (附件)
•
车顶标志灯 (E14/4) (装配出租车车顶标志灯连接/代码 (342))
车内控制器区域网络 (CAN)
多功能控制单元通过车内控制器区域网络 (CAN) 传送信号.
多功能控制器区域网络 (CAN)
多功能控制单元通过多功能控制器区域网络 (CAN) 传送信号.
特种车辆多功能控制模组单元 (MSS) 的电路图
PE54.21-P-2105-97DBA
