GF54.21-P-4511FG
触摸垫部件描述
06.04.2017
P54.21-3729-11
P54.21-3643-11
位置
触控板位于中央控制台中.
任务
触控板是多种车载智能信息系统功能的中央控制装置. 触控板可用于操作音频/驾驶室管理及数据系统 (COMAND) 显示屏 (A40/8) 中显示的功能. 为此, 触控板执行以下任务:
•
触摸感应记录控制信号
•
接收信号
•
传送信号
触摸感应记录控制信号
用户输入 (操作动作, 包括按下和手写识别) 由触敏用户界面检测, 同时识别手掌接触情况. 此外, 按下以下集成式按钮时, 触控板也会进行检测:
•
"返回" 按钮
•
背景音频按钮 (在不离开当前菜单的条件下启用音频源)
•
主页和收藏夹按钮 (快速进入基本功能 (导航, 收音机, 多媒体, 电话和互联网, 车辆) 和存储到 "收藏夹" 的功能)
i
型号 213
始自2018年款
带代码446 (Touchpad only)
型号 213
始自2018年款
带代码448 (Touchpad)
从一个菜单项变为另一菜单项时, 触控板提供触觉反馈. 此功能可通过诊断测试仪启用和设置参数.
接收信号
触控板通过以下连接接收信号:
•
下部控制面板局域互联网 (LIN) (LIN A3) (仅装配触控板/代码 (446))
•
车载智能信息系统控制器区域网络 (CAN) (控制器区域网络总线 A 级 (CAN A))
下部控制面板局域互联网 (LIN) (仅装配触控板/代码 (446))
触控板通过下部控制面板局域互联网 (LIN) 读取以下部件的操作信号:
•
车顶控制板控制单元 (N72/1)
•
左侧下部控制面板 (N72/4)
•
右侧下部控制面板 (N72/5)
车载智能信息系统控制器区域网络 (CAN)
例如, 触控板通过车载智能信息系统控制器区域网络 (CAN) 接收以下信号:
•
唤醒信号
•
车载电气系统状态
•
电路 15 状态
•
发动机运转状态
•
电路 58d
•
主机 (A26/17) 的控制信号
传送信号
触控板将自身操作信号以及下部控制面板和车顶控制板控制单元的操作信号通过车载智能信息系统控制器区域网络 (CAN) 连接至主机.
触控板将操作功能的状态显示请求由下部控制面板车顶控制板控制单元上的按键通过下部控制面板局域互联网 (LIN) 传送至下部控制面板和车顶控制板控制单元.
i
型号 213
始自2018年款
带代码446 (Touchpad only)
型号 213
始自2018年款
带代码448 (Touchpad)
触控板上执行的所有操作通过车辆扬声器系统进行声讯确认.
类型

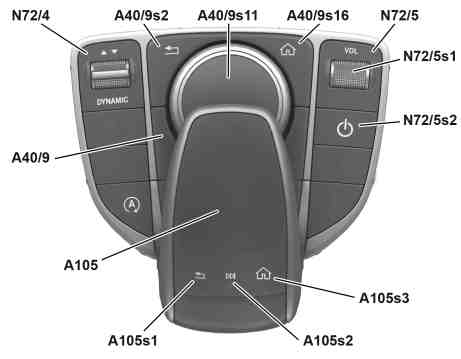

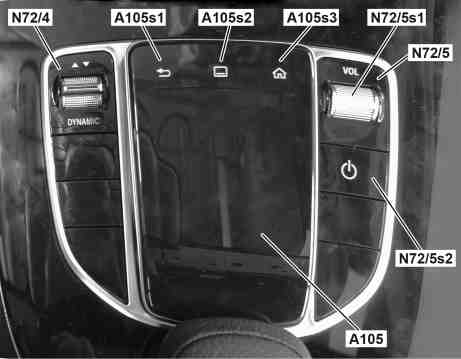

根据已安装的设备, 触控板的设计和尺寸可能有所不同. 装配触控板/代码 (448) 的较小型号和音频/驾驶室管理及数据系统 (COMAND) 控制面板 (A40/9) 一起安装. 仅装配触控板/代码 (446) 的较大型号不再包括音频/驾驶室管理及数据系统 (COMAND) 控制面板.
触控板电路图
PE82.00-P-2061-97DBA
