GF54.21-P-6005FG
带辅助功能的雨量和光线传感器部件描述
23.11.15
P54.21-3562-11
位置

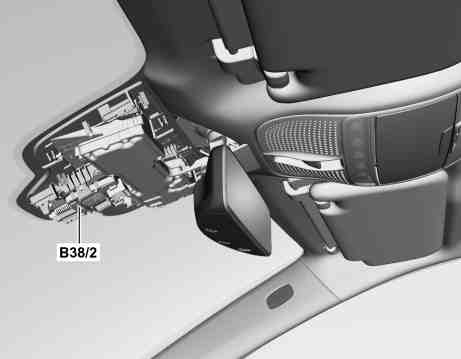

带附加功能的雨量/光线传感器位于内部后视镜 (A67) 的风挡玻璃内侧.
任务
带附加功能的雨量/光线传感器具有以下任务:
•
读取信号
•
记录状态
•
传送信号
读取信号
带附加功能的雨量/光线传感器通过雨量/光线传感器局域互联网 (LIN) (LIN B16) 读取如下来自前部信号采集及促动控制模组 (SAM) 控制单元 (N10/6) 的信号:
•
电路 15 状态
•
车外温度
•
车速
•
光线传感器 (B38/2b2) 的灵敏度
•
雨量传感器 (B38/2b1) 的灵敏度
记录状态
带附加功能的雨量/光线传感器记录以下风挡玻璃区域中的状态:
•
通过光线传感器或平视显示屏光线传感器 (B38/2b4) (装配平视显示屏/代码 (463)) 记录的环境光线强度
由光线传感器检测到的车辆周围的光线强度.
"平视显示屏" 光线传感器记录视线方向的道路亮度.
•
通过雨量传感器检测的风挡玻璃湿度
利用传输/接收路径确定风挡玻璃的湿度水平. 红外线发射器装置在风挡玻璃内侧以规定的角度发射红外线光束, 如果风挡玻璃干燥, 则线束会被几乎完全反射到红外线接收器上. 如果风挡玻璃外表面上有水滴, 则很大一部分红外线光束会发生偏移. 反射红外线光束的强度会相应降低, 从而削弱红外线接收器的接收信号. 测得的光线强度越低, 风挡玻璃的湿度就越高.
•
通过湿度/温度传感器 (B38/2b3) 记录的风挡玻璃内的空气湿度和温度
湿度和温度传感器直接测量风挡玻璃内侧的相对空气湿度和温度. 该数据用于计算露点温度和风挡玻璃的表面温度. 从而可以检测到即将发生的风挡玻璃起雾情况.
•
通过阳光传感器 (B38/2b5) 记录的太阳辐射强度
阳光传感器测量车辆上的太阳辐射强度. 根据测得的数值调节车内温度和鼓风机输出.
传送信号
带附加功能的雨量/光线传感器通过雨量/光线传感器局域互联网 (LIN) 将如下信号传送至前部信号采集及促动控制模组 (SAM) 控制单元:
•
"近光灯开启" 请求
•
环境光线强度 (变暗等级)
•
太阳辐射强度
带附加功能的雨量/光线传感器的电路图
PE54.21-P-2001-97DBA
