GF54.21-P-6040FG
上部控制面板控制单元, 部件说明
24.11.15

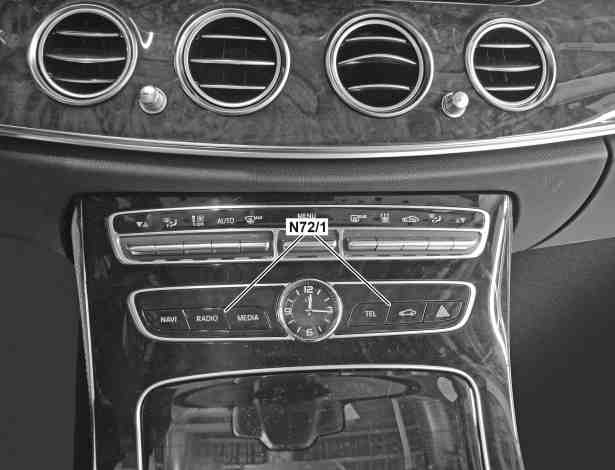

图示为车型 213, 装配模拟时钟/代码 (246)
P54.21-3642-06
位置
车顶控制板控制单元位于中央控制台上.
任务
车顶控制板控制单元传送集成式控制器的信号, 并接收集成式显示元件的促动信号.
车顶控制板控制单元接收来自音频/驾驶室管理及数据系统 (COMAND) 控制面板 (A40/9) 的以下信号:
•
促动前排乘客气囊关闭 (OFF) 指示灯 (N72/1e1) (装配前排乘客气囊自动关闭/代码 (U10)), 通过下部控制面板局域互联网 (LIN) (LIN A3) 传送
•
促动前排乘客气囊启用 (ON) 指示灯 (N72/1e2) (装配前排乘客气囊自动关闭/代码 (U10)), 通过下部控制面板局域互联网 (LIN) 传送
•
促动防盗警报系统 (ATA) 功能指示灯 (N72/1e3) (装配防盗警报系统 (ATA)/代码 (551)), 通过下部控制面板局域互联网 (LIN) 传送
•
促动危险警告系统按钮 (N72/1s57) 的闪光灯指示灯由前部信号采集及促动控制模组 (SAM) 控制单元 (N10/6) 通过直通线路进行
车顶控制板控制单元传送以下信号:
•
促动集成式控制器, 通过下部控制面板局域互联网 (LIN) 传送至音频/驾驶室管理及数据系统 (COMAND) 控制面板 (装配模拟时钟/代码 (246))
•
促动危险警告系统按钮, 通过直通线路传送至前部信号采集及促动控制模组 (SAM) 控制单元

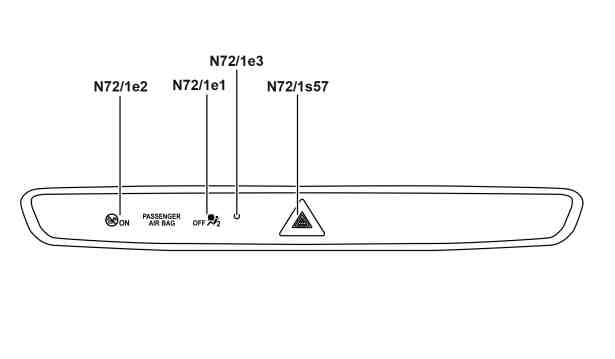

N72/1e1
前排乘客气囊关闭 (OFF) 指示灯 (装配前排乘客气囊自动关闭/代码 (U10))
N72/1e2
前排乘客气囊启用 (ON) 指示灯 (装配前排乘客气囊自动关闭/代码 (U10))
N72/1e3
防盗警报系统 (ATA) 功能指示灯 (装配防盗警报系统 (ATA)/代码 (551))
P54.21-3724-05

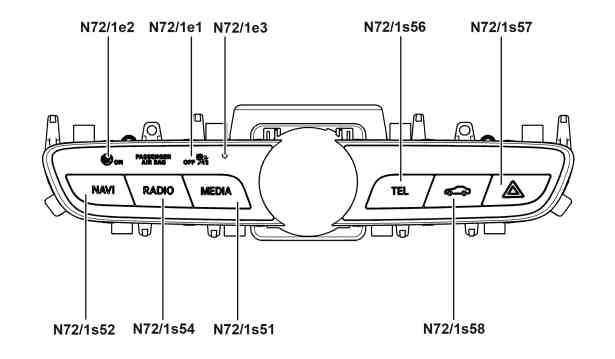

N72/1e1
前排乘客气囊关闭 (OFF) 指示灯 (装配前排乘客气囊自动关闭/代码 (U10))
N72/1e2
前排乘客气囊启用 (ON) 指示灯 (装配前排乘客气囊自动停用/代码 (U10))
N72/1e3
防盗警报系统 (ATA) 功能指示灯 (装配防盗警报系统 (ATA)/代码 (551))
N72/1s54
"收音机" (RADIO) 按钮
P54.21-3646-05
本体
以下控制器位于车顶控制板控制单元中:
•
"媒体" (MEDIA) 按钮 (装配模拟时钟/代码 (246))
•
"导航" (NAVI) 按钮 (装配模拟时钟/代码 (246))
•
"收音机" (RADIO) 按钮 (装配模拟时钟/代码 (246))
•
"电话" (TEL) 按钮 (装配模拟时钟/代码 (246))
•
车辆按钮 (装配模拟时钟/代码 (246))
•
危险警告系统按钮
以下显示元件位于车顶控制板控制单元中:
•
前排乘客气囊关闭 (OFF) 指示灯 (装配前排乘客气囊自动关闭/代码 (U10))
•
前排乘客气囊启用 (ON) 指示灯 (装配前排乘客气囊自动停用/代码 (U10))
•
防盗警报系统 (ATA) 功能指示灯 (装配防盗警报系统 (ATA)/代码 (551))
类型
车顶控制板控制单元中的按钮和显示元件的数目取决于章节 "设计" 中列出的代码.
车顶控制板控制单元的电路图
PE54.21-P-2119-97DBA
