GF54.21-P-9893A
转向柱管模块控制单元基本功能
04.06.2020
P54.21-3950-76

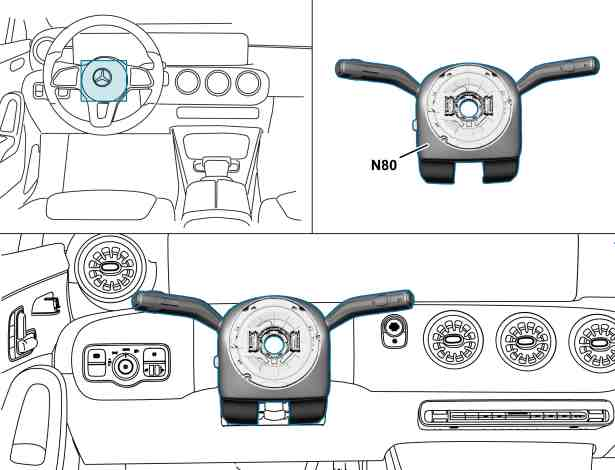

位置
转向柱管模块控制单元位于转向柱的转向柱管上多功能方向盘的正下方.
任务
转向柱管模块控制单元通过执行相应的控制单元控制多功能方向盘上的各控制器和转向柱之间的数据交换.
转向柱管模块控制单元与车辆的网络架构相连.
要执行该功能, 转向柱管模块控制单元处理以下信息:
•
电路状态
•
发动机运转状态
•
车内温度
•
显示的车外温度
•
通过多功能方向盘进行的操作请求
•
方向盘加热器请求 (装配方向盘加热器的车辆)
•
方向盘加热器温度 (装配方向盘加热器的车辆)
转向柱管模块控制单元处理这些输入因素并传送以下信息:
•
方向盘转角传感器的状态
•
方向盘转角, 方向盘速度
•
通过多功能方向盘进行的操作请求
•
通过组合开关进行的操作请求
•
直接选档 (DIRECT SELECT) 换档杆的状态 (装配变速箱 724, 725 的车辆)
•
转向柱管调节拉杆的状态 (装配记忆组件的车辆)
•
方向盘加热器的状态 (装配方向盘加热器的车辆)
