GF54.30-P-0002FG
仪表盘 (IC), 功能
05.04.2019
P54.33-5645-79
图示为车型 213, CAN B 和 Flex E, 始自 2018 年 6 月 1 日
A6n1
驻车加热器控制单元 (装配驻车加热器/代码 (228))
N69/2
右前车门控制单元
A40/13
立体探测多功能摄像头 (装配交通标志辅助系统/代码 (513), 驾驶辅助组件/代码 (23P) 或驾驶辅助组件增强版/代码 (P20))
N69/3
左后车门控制单元
A70/1
模拟时钟
N69/4
右后车门控制单元
A108/1
智能领航限距功能 (DISTRONIC) 控制单元 (装配 DISTRONIC 主动式车距辅助系统/代码 (239))
N69/5
无钥匙启动 (KEYLESS-GO) 控制单元
B14
车外温度传感器
N73
电子点火开关控制单元
B38/2
带附加功能的雨量/光线传感器
N80
转向柱管模块控制单元
B38/2b4
平视显示屏光线传感器 (装配平视显示屏/代码 (463))
N135
方向盘电子装置
N10/6
前部信号采集及促动控制模组 (SAM) 控制单元
S6/1
驾驶员侧仪表板按钮组
N10/8
后部信号采集及促动控制模组 (SAM) 控制单元
S6/1s6
平视显示屏按钮 (装配平视显示屏/代码 (463))
N22/1
智能气候控制系统控制单元
S163/1
仪表盘多功能方向盘按钮组
N28/1
挂车识别控制单元 (装配挂车装置/代码 (550))
S163/1s10
仪表盘指控导航板
N30/4
电控车辆稳定行驶系统 (ESP) 控制单元
S163/1s14
主页和返回按钮
N32/1
驾驶员座椅控制单元 (装配记忆组件/代码 (275))
S163/2
主机多功能方向盘按钮组
N32/2
前排乘客座椅控制单元 (装配记忆组件/代码 (275))
S163/2s15
接听/挂断电话开关
N51/3
主动车身控制系统 (ABC) 控制单元 (装配主动车身控制系统 (ABC)/代码 (489))
CAN B
车内控制器区域网络 (CAN)
N51/8
主动车身控制系统 (ABC) 增强版控制单元 (装配主动车身控制系统 (ABC)/代码 (489))
CAN LR
方向盘控制器区域网络 (CAN)
N62
驻车系统控制单元 (装配带驻车定位系统 (PARKTRONIC) 的驻车引导装置/代码 (235) 或驻车组件/代码 (P44))
Flex E
底盘 FlexRay
N62/4
梅赛德斯-奔驰智能驾驶控制单元 (装配驾驶辅助组件/代码 (23P) 或驾驶辅助组件增强版/代码 (P20))
LIN 1
仪表板局域互联网 (LIN)
N68
电动动力转向机构控制单元
LIN B8-2
智能气候控制局域互联网 (LIN) 2
N69/1
左前车门控制单元
LIN B16
雨量和光线传感器局域互联网 (LIN)

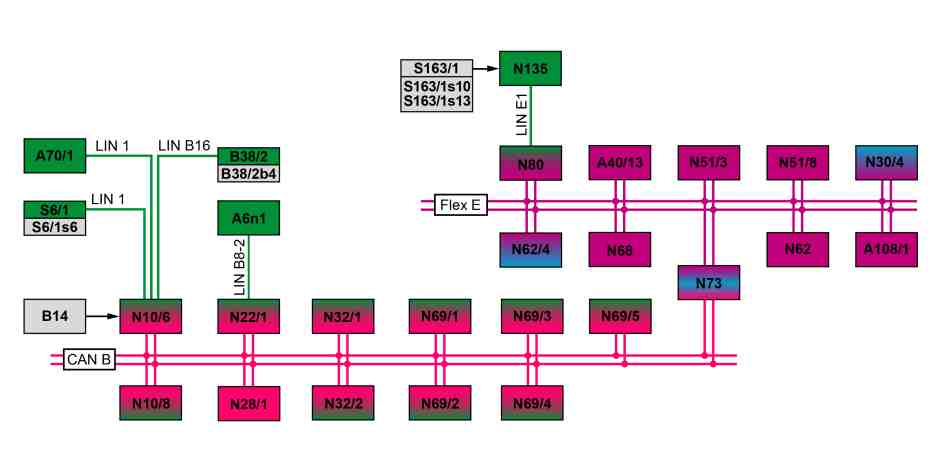

P54.33-5241-79
图示为车型 213, CAN B 和 Flex E, 截至 2018 年 5 月 31 日
A6n1
驻车加热器控制单元 (装配驻车加热器/代码 (228))
N69/1
左前车门控制单元
A40/13
立体探测多功能摄像头 (装配交通标志辅助系统/代码 (513), 驾驶辅助组件/代码 (23P) 或驾驶辅助组件增强版/代码 (P20))
N69/2
右前车门控制单元
A70/1
模拟时钟
N69/3
左后车门控制单元
A108/1
智能领航限距功能 (DISTRONIC) 控制单元 (装配 DISTRONIC 主动式车距辅助系统/代码 (239))
N69/4
右后车门控制单元
B14
车外温度传感器
N69/5
无钥匙启动 (KEYLESS-GO) 控制单元
B38/2
带附加功能的雨量/光线传感器
N73
电子点火开关控制单元
B38/2b4
平视显示屏光线传感器 (装配平视显示屏/代码 (463))
N80
转向柱管模块控制单元
N10/6
前部信号采集及促动控制模组 (SAM) 控制单元
N135
方向盘电子装置
N10/8
后部信号采集及促动控制模组 (SAM) 控制单元
S6/1
驾驶员侧仪表板按钮组
N22/1
智能气候控制系统控制单元
S6/1s6
平视显示屏按钮 (装配平视显示屏/代码 (463))
N28/1
挂车识别控制单元 (装配挂车装置/代码 (550))
S163/1
仪表盘多功能方向盘按钮组
N30/4
电控车辆稳定行驶系统 (ESP) 控制单元
S163/1s10
仪表盘指控导航板
N32/1
驾驶员座椅控制单元 (装配记忆组件/代码 (275))
S163/1s13
"返回" 按钮
N32/2
前排乘客座椅控制单元 (装配记忆组件/代码 (275))
CAN B
车内控制器区域网络 (CAN)
N51/3
主动车身控制系统 (ABC) 控制单元 (装配主动车身控制系统 (ABC)/代码 (489))
Flex E
底盘 FlexRay
N51/8
主动车身控制系统 (ABC) 增强版控制单元 (装配主动车身控制系统 (ABC)/代码 (489))
LIN 1
仪表板局域互联网 (LIN)
N62
驻车系统控制单元 (装配带驻车定位系统 (PARKTRONIC) 的驻车引导装置/代码 (235) 或驻车组件/代码 (P44))
LIN B8-2
智能气候控制局域互联网 (LIN) 2
N62/4
梅赛德斯-奔驰智能驾驶控制单元 (装配驾驶辅助组件/代码 (23P) 或驾驶辅助组件增强版/代码 (P20))
LIN B16
雨量和光线传感器局域互联网 (LIN)
N68
电动动力转向机构控制单元
LIN E1
转向机构局域互联网 (LIN)

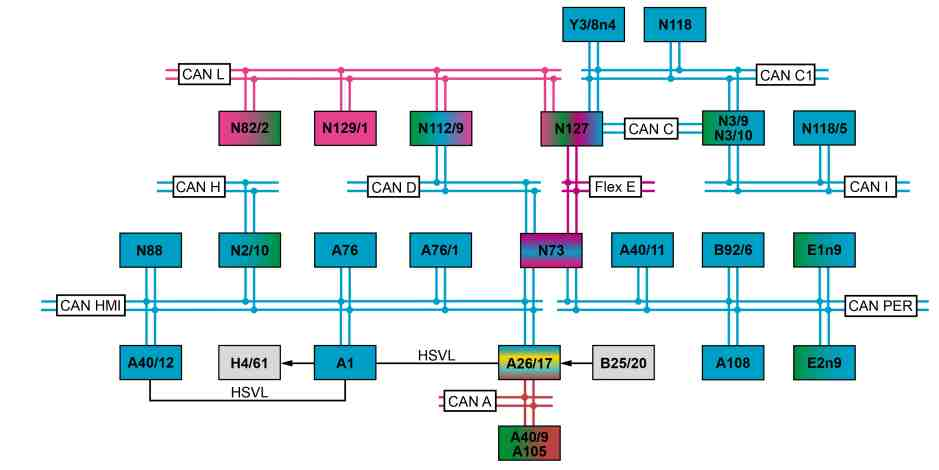

P54.33-A005-79
图示为车型 213, 控制器区域网络总线 B 级 (CAN B) 和 Flex E
A1
仪表盘
N88
轮胎压力监测系统控制单元 (装配轮胎压力监测系统/代码 (475))
A26/17
主机
N112/9
HERMES 控制单元 (装配 HERMES UMTS/代码 (360) 或 HERMES LTE/代码 (362))
A40/9
音频/驾驶室管理及数据系统 (COMAND) 控制面板 (仅触摸板/代码 (446) 除外)
N118
燃油泵控制单元
A40/11
平面探测多功能摄像头 (装配交通标志辅助系统/代码 (513) 或车道组件/代码 (22P))
N118/5
AdBlue® 控制单元 (采用 BLUETEC (选择性催化还原 (SCR)) 柴油机排气处理技术/代码 (U77) 的发动机 642, 采用第 3 代 BLUETEC (选择性催化还原 (SCR)) 柴油机排气处理技术/代码 (U79) 的发动机 654))
A40/12
平视显示屏 (装配平视显示屏/代码 (463))
N127
传动系统控制单元
A76
左前可逆式安全带紧急收紧器
N129/1
电力电子控制单元 (适用于混合动力车辆)
A76/1
右前可逆式安全带紧急收紧器
Y3/8n4
全集成化变速箱控制单元 (变速箱 725)
A105
触摸板 (装配独立触摸板/代码 (446))
CAN A
车载智能信息系统控制器区域网络 (CAN)
A108
主动式制动辅助系统控制单元 (装配碰撞预防辅助系统/代码 (258))
CAN C
发动机控制器区域网络 (CAN)
B25/20
驾驶员侧免提装置话筒 (始自 2017 年 6 月 1 日)
CAN C1
传动系统控制器区域网络 (CAN)
B92/6
右后外部保险杠集成式雷达传感器 (装配车道辅助组件/代码 (CODE22P))
CAN D
诊断控制器区域网络 (CAN)
E1n9
左侧大灯控制单元 (装配左舵驾驶静态 LED 大灯/代码 (631) 或右舵驾驶静态 LED 大灯/代码 (632) 或照明组件/代码 (P35))
CAN H
车辆动态控制器区域网络 (CAN)
E2n9
右侧大灯控制单元 (装配左舵驾驶静态 LED 大灯/代码 (631) 或右舵驾驶静态 LED 大灯/代码 (632) 或照明组件/代码 (P35))
CAN HMI
用户界面控制器区域网络 (CAN)
H4/61
仪表盘扬声器
CAN I
传动系统传感器控制器区域网络 (CAN)
N2/10
辅助防护系统控制单元
CAN L
混合动力控制器区域网络 (CAN) (适用于混合动力车辆)
N3/9
共轨喷射系统柴油机 (CDI) 控制单元 (柴油发动机)
CAN PER
外围设备控制器区域网络 (CAN)
N3/10
电控多端顺序燃料喷注/点火系统 (ME-SFI) [ME] 控制单元 (汽油发动机)
Flex E
底盘 FlexRay
N73
电子点火开关控制单元
HSVL
高速视频链接
N82/2
蓄电池管理系统控制单元 (适用于混合动力车辆)
仪表盘, 概述
仪表盘提醒驾驶员所有动态和静态车辆状态, 以及车辆中安装的各系统的状况.
如果单个系统或重要的安全相关驾驶状况出现故障, 则仪表盘中显示相应的警告.
为使驾驶员可以看到此信息, 仪表盘会促动以下显示屏:
•
永久显示 (例如, 车速, 发动机转速, 油箱容积)
•
控制信息 (绿色, 黄色, 红色或蓝色) (例如, 转向信号灯, 远光灯)
•
警告信息 (红色) (例如, 冷却液液位, 制动液液位)
i
有关警告符号和控制信息的详细信息, 请参见单独的文档.
仪表盘的操作 (始自 2017 年 6 月 1 日):
通过仪表盘多功能方向盘按钮组 (S163/1) 可显示仪表盘 (A1) 中不同级别的菜单:
•
可以使用 "主页" 和 "返回" 按钮 (S163/1s14) 从当前菜单或子菜单跳至更高一级的菜单. 长按 "主页" 和 "返回" 按钮可跳至主菜单.
•
通过仪表盘手指导航垫 (S163/1s10) 可在菜单 (右/左) 或列表 (上/下) 进行导航. 按住仪表盘手指导航垫可确认相应的选择或待定信息.
i
操作仪表盘多功能方向盘按钮组中的控制元件时会发出声讯反馈. 方向盘电子设备将控制元件的状态通过方向盘控制器区域网络 (CAN) (CAN LR), 转向柱管模块控制单元 (N80), 悬挂 FlexRay (Flex E), 电子点火开关控制单元 (N73), 用户界面控制器区域网络 (CAN) (CAN HMI) 传送至仪表盘. 仪表盘直接促动仪表盘扬声器.
仪表盘的操作 (截至 2017 年 5 月 31 日):
在仪表盘手指导航垫上滑动, 可在仪表盘的操作菜单 (例如, 授权服务中心, 保养, 行程, 媒体) 范围内导航, 并在子菜单中进行更改.
•
从左向右滑动屏幕 (反之亦然) 可以浏览主菜单.
•
在子菜单中从上向下滑动或从下向上滑动可滚动子菜单或列表.
•
按下 "返回" (Back) 按钮 (S163/1s13) 可使用户从主菜单或子菜单进入上一级菜单.
•
按住仪表盘的手指导航板可确认当前选择或待定信息.
长时间按住 "返回" (Back) 按钮可使显示返回至主菜单.
i
提供的主菜单和子菜单根据车辆装配不同而有所区别.
i
型号 213
始自2018年款
操作仪表盘手指导航板时会发出声音反馈.
仪表盘可实现以下功能:
•
促动仪表盘的功能顺序
•
信息显示测试的功能顺序
在单独的文件中对以下功能进行了说明:
•
控制/警告信息, 功能
•
显示操作条件, 功能
•
舒适型显示, 功能
•
里程计算机, 功能
•
授权服务中心级别设置, 功能
•
主动保养提示系统增强版 (ASSYST PLUS) 功能
•
平视显示屏功能 (装配平视显示屏/代码 (463))
促动仪表盘的功能顺序
由被促动的用户界面控制器区域网络 (CAN) 启用仪表盘, 例如通过:
•
通过无线电频率解锁车辆
•
驾驶员车门打开
•
启用电路 15R (收音机位置)
i
总线处于空闲状态时, 仪表盘会保持启用 t = 30 秒. 如果存在故障, 则此时间延长为 t = 120 秒.
指示灯测试的附加功能要求
•
电路 15 接通
i
电子点火开关控制单元将电路 15 的状态通过用户界面控制器区域网络 (CAN) 传送至仪表盘.
指示灯测试的功能顺序
指示灯测试用于在仪表盘中对某些警告灯和指示灯执行功能测试. 每次电路 15 (点火) 接通时, 仪表盘都会自动执行该测试.
指示灯测试期间, 会检查以下警告灯和指示灯的功能:
•
挂车指示灯 (装配挂车挂钩/代码 (550))
•
防抱死制动系统指示灯 (黄色)
•
蓄电池指示灯
•
制动液和驻车制动指示灯
•
电控车辆稳定行驶系统 (ESP) 运动模式指示灯 (车型 213.064/088/089/164/264/288/289)
•
驻车制动指示灯
•
发动机诊断警告灯 (黄色)
•
再生制动系统指示灯 (适用于混合动力车辆)
•
辅助防护系统指示灯 (红色)
•
悬挂故障指示灯 (黄色) (始自 2017 年 6 月 1 日, 装配带可调减震的钢制悬挂/代码 (459) 或空气悬挂系统 (AIR BODY CONTROL)/代码 (489))
•
预热指示灯 (柴油发动机)
•
制动系统警告灯
•
限距控制系统 (DISTRONIC) 警告灯 (装配 DISTRONIC 主动式车距辅助系统/代码 (239) 或碰撞预防辅助系统/代码 (258) 或限距控制系统增强版 (DISTRONIC PLUS)/代码 (233))
•
电控车辆稳定行驶系统 (ESP®) 警告灯
•
电控车辆稳定行驶系统关闭 (ESP® OFF)/防加速打滑控制关闭 (ASR OFF) 警告灯 (黄色)
•
驻车制动警告灯 (黄色)
•
燃油存量警告灯 (黄色)
•
冷却液温度警告灯
•
动力转向机构警告灯
•
轮胎压力监测器警告灯 (装配轮胎压力监测器/代码 (475))
•
安全带警告灯 (红色)
i
发动机起动后, 指示灯测试结束.
不会检查以下指示灯的操作:
•
近光灯指示灯
•
左转向信号指示灯
•
右转向信号指示灯
•
远光灯指示灯
•
后雾灯指示灯
•
停车灯指示灯
控制/警告信息, 功能
GF54.30-P-2001FG
显示操作条件, 功能
GF54.30-P-3041FG
舒适型显示, 功能
GF54.30-P-3043FG
里程计算机, 功能
GF54.30-P-3044FG
授权服务中心级别设置, 功能
GF54.30-P-2020FG
主动保养提示系统增强版 (ASSYST PLUS), 功能
GF00.20-P-0004FG
平视显示器功能
型号 213
带代码463 (平视显示器)
GF54.30-P-3048FG
