GF54.30-P-2001FG
控制/警告信息, 功能
10.04.2018
功能要求, 概述
•
电路 15R 接通:
电子点火开关控制单元 (N73) 将电路 15 的状态通过用户界面控制器区域网络 (CAN) (CAN HMI) 传送至仪表盘 (A1).
控制/警告信息, 概述
仪表盘输出控制和警告信息, 以将车辆中安装的系统的操作和状态相关信息告知驾驶员.
这些信息可以视觉形式在仪表盘中输出或通过促动驾驶员脚部位置中的仪表盘扬声器 (H4/61) 以声讯形式输出.
文本信息或象形图可以显示在仪表盘.
控制信息以绿色, 黄色, 红色或蓝色显示.
警告信息以红色显示.

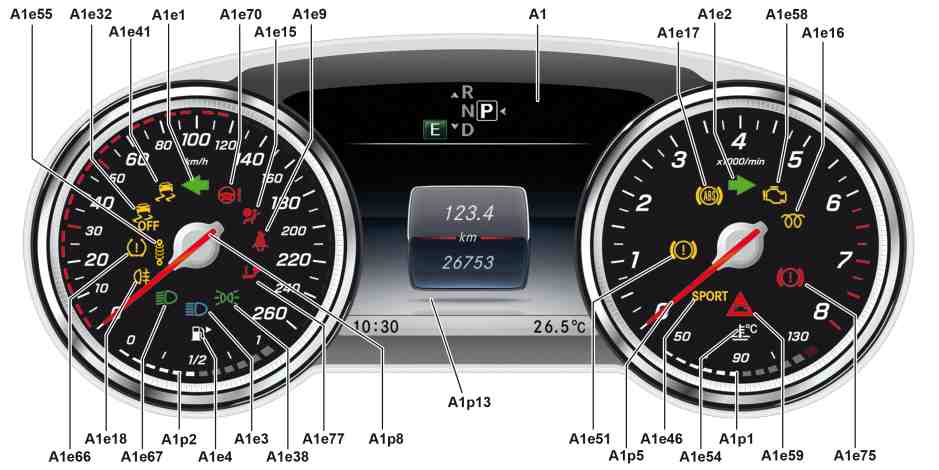

P54.33-5555-79
图示为车型 213, 数字仪表盘全屏显示屏/代码 (464) 除外
A1e1
左转向信号指示灯
A1e55
底盘故障指示灯 (始自 2017 年 6 月 1 日, 装配带可调减震的钢制悬挂/代码 (459) 或空气悬挂系统 (AIR BODY CONTROL)/代码 (489))
A1e2
右转向信号指示灯
A1e58
发动机诊断指示灯
A1e3
远光灯指示灯
A1e59
限距控制系统 (DISTRONIC) 警告灯 (装配限距控制系统增强版 (DISTRONIC PLUS)/代码 (239) 或碰撞预防辅助系统/代码 (258) 或驾驶辅助组件/代码 (23P))
A1e4
燃油存量指示灯
A1e66
轮胎压力监测器警告灯 (装配轮胎压力监测器/代码 (475))
A1e15
辅助防护系统指示灯
A1e70
动力转向机构警告灯
A1e16
预热指示灯 (适用于柴油发动机)
A1e75
制动力分配警告灯
A1e17
防抱死制动系统 (ABS) 指示灯
A1e77
挂车指示灯 (装配挂车挂钩/代码 (550))
A1e32
电控车辆稳定行驶系统关闭/防加速打滑控制关闭 (ESP®/ASR OFF) 警告灯
A1p2
燃油液位指示灯
A1e41
电控车辆稳定行驶系统 (ESP) 警告灯
A1p8
车速表
A1e46
电控车辆稳定行驶系统 (ESP) 运动模式指示灯
A1p13
多功能显示屏
i
型号 213
带代码ME05 (80KW 型混合动力驱动（包括插电式）)
型号 213
带代码ME06 (60 KW 型混合动力驱动（包括插电式）)
未显示功率显示屏 (A1p19).
i
型号 213
带代码464 (全屏数字仪表盘)
模拟显示屏上用作指示灯和警告灯的符号相应地显示在在数字全屏显示屏上.
控制/警告信息的功能顺序
在仪表盘中输出的信息根据紧急程度分为四个类别:
类别 1 (最高优先级信息):
类别 1 信息指危害安全的状态和情况, 并且其优先级高于较低优先级的信息. 这些信息会加以显示, 并在出现后最长 2 秒内自动存储到信息存储器中, 而且无法被确认. 出现上述情况时, 会通过仪表盘扬声器发出短暂的声音警告.
类别 2 (中等优先级信息):
类别 2 信息要求驾驶员干预, 并且延时显示最多 2 秒. 这些信息还包括操作反馈. 类别 2 中的信息可以被确认. 出现上述情况时, 会通过仪表盘扬声器发出短暂的声音警告.
类别 3 和 4 (低优先级信息):
这些信息在菜单中显示, 仅用于通知驾驶员 (例如,清洗液液位较低). 不发出警告蜂鸣声.
低优先级信息会被高优先级信息覆盖. 当出现数个具有相同优先级的信息时, 经过最短显示时间之后, 当前显示的信息会被新信息覆盖.
i
要求较少文本的操作反馈作为仪表盘中的一行文本显示 5 秒, 然后再次隐藏.
仪表盘通过用户界面控制器区域网络 (CAN) 连接至车辆电子系统.
电子点火开关控制单元将连接至以下其中一个控制器区域网络 (CAN) 的控制单元发出的输出控制和警告信息的请求通过用户界面控制器区域网络 (CAN) 传送至仪表盘:
•
车内控制器区域网络 (CAN) (控制器区域网络总线 B 级 (CAN B))
•
诊断控制器区域网络 (CAN) (控制器区域网络总线 D 级 (CAN D))
•
外围设备控制器区域网络 (CAN) (CAN PER)
•
悬挂 FlexRay (Flex E)
传动系统控制单元 (N127) 将连接至以下其中一个控制器区域网络 (CAN) 的控制单元发出的输出控制和警告信息的请求通过底盘 FlexRay 传送至电子点火开关控制单元:
•
发动机控制器区域网络 (CAN) (控制器区域网络总线 C 级 (CAN C))
•
传动系统控制器区域网络 (CAN) (CAN C1)
•
传动系统传感器控制器区域网络 (CAN) (控制器区域网络总线 I 级 (CAN I))
•
混合动力控制器区域网络 (CAN) (CAN L) (适用于混合动力车辆)
i
以下表格中列出的系统和功能可通过相应的控制单元请求控制和警告信息输出.
废气再处理
AdBlue® 控制单元 (N118/5) (采用 BLUETEC (选择性催化还原 (SCR)) 柴油机废气清洁技术/代码 (U77) 的发动机 642, 采用第 3 代 BLUETEC (选择性催化还原 (SCR)) 柴油机废气清洁技术/代码 (U79) 的发动机 654)
控制器区域网络总线 I 级 (CAN I)/控制器区域网络总线 C 级 (CAN C)/Flex E/人机界面控制器区域网络 (CAN HMI)
-
x
-
距离引导限距控制系统 (DISTRONIC) (装配限距控制系统增强版 (DISTRONIC PLUS)/代码 (239) 或驾驶辅助组件/代码 (23P))
限距控制系统 (DISTRONIC) 距离引导控制单元 (A108/1)
梅赛德斯-奔驰智能行驶控制单元 (N62/4)
Flex E/人机界面控制器区域网络 (CAN HMI)
限距控制系统 (DISTRONIC) 警告灯 (A1e59)
-
x
自适应制动器
电控车辆稳定行驶系统 (ESP) 控制单元 (N30/4)
Flex E/人机界面控制器区域网络 (CAN HMI)
防抱死制动系统指示灯 (A1e17), 电控车辆稳定行驶系统 (ESP®) 警告灯 (A1e41), 制动系统警告灯 (A1e51), 制动力分配警告灯 (A1e75)
x
-
自适应远光灯辅助系统 (装配照明组件/代码 (P35))
前部信号采集及促动控制模组 (SAM) 控制单元 (N10/6)
控制器区域网络总线 B 级 (CAN B)/人机界面控制器区域网络 (CAN HMI)
远光灯指示灯 (A1e3)
x
-
主动车身控制系统 (ABC) (装配主动车身控制系统 (ABC)/代码 (489))
主动车身控制系统 (ABC) 控制单元 (N51/3)
主动车身控制系统 (ABC) 增强版控制单元 (N51/8)
Flex E/人机界面控制器区域网络 (CAN HMI)
-
x
-
主动式制动辅助系统 (ABA) (装配碰撞预防辅助系统/代码 (258))
主动式制动辅助系统 (ABA) 控制单元 (A108)
外围设备控制器区域网络 (CAN PER)/人机界面控制器区域网络 (CAN HMI)
-
x
x
带交叉行车功能的主动式制动辅助系统 (装配驾驶辅助组件/代码 (23P))
梅赛德斯-奔驰智能行驶控制单元 (N62/4)
Flex E/人机界面控制器区域网络 (CAN HMI)
-
-
x
主动式盲点辅助系统 (装配驾驶辅助组件/代码 (23P))
梅赛德斯-奔驰智能行驶控制单元 (N62/4)
Flex E/人机界面控制器区域网络 (CAN HMI)
-
x
x
主动式车道保持辅助系统 (装配驾驶辅助组件/代码 (23P))
立体探测多功能摄像头 (A40/13)
Flex E/人机界面控制器区域网络 (CAN HMI)
-
x
-
主动式车道保持辅助系统 (装配主动式车道保持辅助系统/代码 (243))
平面探测多功能摄像头 (A40/11)
外围设备控制器区域网络 (CAN PER)/人机界面控制器区域网络 (CAN HMI)
-
x
x
挂车识别 (装配挂车挂钩/代码 (550))
挂车识别控制单元 (N28/1)
控制器区域网络总线 B 级 (CAN B)/人机界面控制器区域网络 (CAN HMI)
挂车监测器指示灯 (A1e77)
x
-
注意力辅助系统
电控车辆稳定行驶系统 (ESP) 控制单元 (N30/4)
Flex E/人机界面控制器区域网络 (CAN HMI)
-
x
x
音频/导航/通讯
主机 (A26/17)
人机界面控制器区域网络 (HMI CAN)
-
x
-
外车灯 (ABL)
前部信号采集及促动控制模组 (SAM) 控制单元 (N10/6) 或后部信号采集及促动控制模组 (SAM) 控制单元 (N10/8)
控制器区域网络总线 B 级 (CAN B)/人机界面控制器区域网络 (CAN HMI)
近光灯指示灯 (A1e67), 远光灯指示灯 (A1e3), 后雾灯指示灯 (A1e18) (加拿大版/代码 (460) 除外, 美国版/代码 (494) 除外), 停车灯指示灯 (A1e38)
x
x
左侧大灯控制单元 (E1n9) 或右侧大灯控制单元 (E2n9)
(装配静态左舵驾驶车辆 LED 大灯/代码 (631) 或静态右舵驾驶车辆 LED 大灯/代码 (632) 或照明组件/代码 (P35))
外围设备控制器区域网络 (CAN PER)/人机界面控制器区域网络 (CAN HMI)
-
x
-
自动变速箱控制系统 (变速箱 725)
全集成化变速箱控制单元 (Y3/8n4)
CAN C1/Flex E/人机界面控制器区域网络 (CAN HMI)
-
x
-
转向信号确认
前部信号采集及促动控制模组 (SAM) 控制单元 (N10/6)
控制器区域网络总线 B 级 (CAN B)/人机界面控制器区域网络 (CAN HMI)
左转向信号指示灯 (A1e1),
右转向信号指示灯 (A1e2)
-
x
制动液液位
前部信号采集及促动控制模组 (SAM) 控制单元 (N10/6)
控制器区域网络总线 B 级 (CAN B)/人机界面控制器区域网络 (CAN HMI)
制动系统警告灯 (A1e51)
x
-
制动片磨损显示
前部信号采集及促动控制模组 (SAM) 控制单元 (N10/6)
控制器区域网络总线 B 级 (CAN B)/人机界面控制器区域网络 (CAN HMI)
-
x
-
能源管理
前部信号采集及促动控制模组 (SAM) 控制单元 (N10/6)
控制器区域网络总线 B 级 (CAN B)/人机界面控制器区域网络 (CAN HMI)
-
x
-
电动动力转向机构
电动动力转向机构控制单元 (N68)
Flex E/人机界面控制器区域网络 (CAN HMI)
动力转向机构警告灯 (A1e70)
x
-
电控车辆稳定行驶系统 (ESP®)
电控车辆稳定行驶系统 (ESP) 控制单元 (N30/4)
Flex E/人机界面控制器区域网络 (CAN HMI)
电控车辆稳定行驶系统关闭 (ESP® OFF)/防加速打滑控制系统关闭 (ASR OFF) 警告灯 (A1e32) (电控车辆稳定行驶系统 (ESP®) 打开/关闭状态)
电控车辆稳定行驶系统警告灯 (A1e41) (电控车辆稳定行驶系统 (ESP®) 系统启用)
x
-
悬挂 (始自 2017 年 6 月 1 日, 装配带可调减震的钢制悬挂/代码 (459) 或空气悬挂系统 (AIR BODY CONTROL)/代码 (489))
主动车身控制系统 (ABC) 控制单元 (N51/3)
主动车身控制系统 (ABC) 增强版控制单元 (N51/8)
Flex E/人机界面控制器区域网络 (CAN HMI)
悬挂故障指示灯 (A1e55)
-
-
风挡清洗系统工作液液位
前部信号采集及促动控制模组 (SAM) 控制单元 (N10/6)
控制器区域网络总线 B 级 (CAN B)/人机界面控制器区域网络 (CAN HMI)
-
x
-
速度警告 (海湾国家版本)
仪表盘 (A1)
内部
-
x
x
安全带警告
辅助防护系统控制单元 (N2/10)
人机界面控制器区域网络 (HMI CAN)
安全带警告灯 (A1e9)
-
x
后部信号采集及促动控制模组 (SAM) 控制单元 (N10/8)
控制器区域网络总线 B 级 (CAN B)/人机界面控制器区域网络 (CAN HMI)
-
x
x
混合动力高压车载电气系统 (适用于混合动力车辆)
电力电子控制单元 (N129/1), 蓄电池管理系统控制单元 (N82/2)
控制器区域网络总线 L 级 (CAN L)/Flex E/人机界面控制器区域网络 (CAN HMI)
-
x
-
无钥匙启动 (KEYLESS-GO)
无钥匙启动 (KEYLESS-GO) 控制单元 (N69/5)
控制器区域网络总线 B 级 (CAN B)/人机界面控制器区域网络 (CAN HMI)
-
x
-
智能气候控制
智能气候控制系统控制单元 (N22/1)
控制器区域网络总线 B 级 (CAN B)/人机界面控制器区域网络 (CAN HMI)
-
x
x
燃油系统
燃油系统控制单元 (N118)
CAN C1/Flex E/人机界面控制器区域网络 (CAN HMI)
燃油液位指示灯 (A1p2)
x
-
冷却液液位
前部信号采集及促动控制模组 (SAM) 控制单元 (N10/6)
控制器区域网络总线 B 级 (CAN B)/人机界面控制器区域网络 (CAN HMI)
-
x
-
冷却液温度
共轨喷射系统柴油机 (CDI) 控制单元 (N3/9) (柴油发动机) 或电控多端顺序燃料喷注/点火系统 (ME-SFI) 控制单元 (N3/10) (汽油发动机)
控制器区域网络总线 C 级 (CAN C)/Flex E/人机界面控制器区域网络 (CAN HMI)
冷却液温度表 (A1p1)
x
-
车灯亮起警告
前部信号采集及促动控制模组 (SAM) 控制单元 (N10/6)
控制器区域网络总线 B 级 (CAN B)/人机界面控制器区域网络 (CAN HMI)
-
x
x
记忆调节 (装配记忆组件/代码 (275))
驾驶员座椅控制单元 (N32/1), 前排乘客座椅控制单元 (N32/2)
控制器区域网络总线 B 级 (CAN B)/人机界面控制器区域网络 (CAN HMI)
-
-
x
发动机管理
共轨喷射系统柴油机 (CDI) 控制单元 (N3/9) (柴油发动机) 或电控多端顺序燃料喷注/点火系统 (ME-SFI) 控制单元 (N3/10) (汽油发动机)
控制器区域网络总线 C 级 (CAN C)/Flex E/人机界面控制器区域网络 (CAN HMI)
发动机诊断指示灯 (A1e58)
x
-
发动机油液位警告
共轨喷射系统柴油机 (CDI) 控制单元 (N3/9) (柴油发动机) 或电控多端顺序燃料喷注/点火系统 (ME-SFI) 控制单元 (N3/10) (汽油发动机)
控制器区域网络总线 C 级 (CAN C)/Flex E/人机界面控制器区域网络 (CAN HMI)
-
x
-
紧急呼叫系统 (装配 HERMES UMTS/代码 (360) 或 HERMES LTE/代码 (362))
HERMES 控制单元 (N112/9)
控制器区域网络总线 D 级 (CAN D)/人机界面控制器区域网络 (CAN HMI)
-
x
-
驻车系统 (装配带驻车定位系统 (PARKTRONIC) 的驻车引导装置/代码 (235) 或驻车组件/代码 (P44))
驻车系统控制单元 (N62)
Flex E/人机界面控制器区域网络 (CAN HMI)
-
x
x
预防性安全系统 (PRE-SAFE®)
左前可逆式安全带紧急收紧器 (A76) 或右前可逆式安全带紧急收紧器 (A76/1)
人机界面控制器区域网络 (HMI CAN)
辅助防护系统指示灯 (A1e15)
x
-
轮胎压力监测系统 (装配轮胎压力监测系统/代码 (475))
轮胎压力监测器控制单元 (N88)
人机界面控制器区域网络 (HMI CAN)
轮胎压力监测器警告灯 (A1e66)
x
-
轮胎压力损失报警 (装配轮胎压力损失报警/代码 (477))
电控车辆稳定行驶系统 (ESP) 控制单元 (N30/4)
Flex E/人机界面控制器区域网络 (CAN HMI)
-
x
-
手动变速箱 (变速箱 716)
传动系统控制单元 (N127)
Flex E/人机界面控制器区域网络 (CAN HMI)
-
x
-
固定加热器 (装配固定加热器/代码 (228))
固定加热器控制单元 (A6n1)
局域互联网 (LIN) B8-2/控制器区域网络总线 B 级 (CAN B)/人机界面控制器区域网络 (CAN HMI)
-
x
-
辅助防护系统
辅助防护系统控制单元 (N2/10)
人机界面控制器区域网络 (HMI CAN)
辅助防护系统指示灯 (A1e15)
x
-
燃油箱盖警告 (美国版/代码 (494))
共轨喷射系统柴油机 (CDI) 控制单元 (N3/9) (柴油发动机) 或电控多端顺序燃料喷注/点火系统 (ME-SFI) 控制单元 (N3/10) (汽油发动机)
控制器区域网络总线 C 级 (CAN C)/Flex E/人机界面控制器区域网络 (CAN HMI)
燃油存量警告灯 (A1e4)
x
-
速度控制器 (驾驶辅助组件/代码 (23P) 除外, 驾驶辅助组件增强版/代码 (P20) 除外)
电控车辆稳定行驶系统 (ESP) 控制单元 (N30/4)
Flex E/人机界面控制器区域网络 (CAN HMI)
车速表 (A1p8)
x
x
速度控制器 (装配驾驶辅助组件/代码 (23P) 或驾驶辅助组件增强版/代码 (P20))
梅赛德斯-奔驰智能行驶控制单元 (N62/4)
Flex E/人机界面控制器区域网络 (CAN HMI)
车速表 (A1p8)
x
x
盲点辅助系统 (装配车道组件/代码 (22P))
外部右后保险杠集成式雷达传感器 (B92/6)
外围设备控制器区域网络 (CAN PER)/人机界面控制器区域网络 (CAN HMI)
-
x
x
车门开启警告
前部信号采集及促动控制模组 (SAM) 控制单元 (N10/6), 后部信号采集及促动控制模组 (SAM) 控制单元 (N10/8), 左前车门控制单元 (N69/1), 右前车门控制单元 (N69/2), 左后车门控制单元 (N69/3), 右后车门控制单元 (N69/4)
控制器区域网络总线 B 级 (CAN B)/人机界面控制器区域网络 (CAN HMI)
-
x
x
交通标志辅助系统 (装配交通标志辅助系统/代码 (513))
平面探测多功能摄像头 (A40/11),
立体探测多功能摄像头 (A40/13)
外围设备控制器区域网络 (CAN PER)/人机界面控制器区域网络 (CAN HMI)
Flex E/人机界面控制器区域网络 (CAN HMI)
-
x
-
预热指示灯 (柴油发动机)
共轨喷射系统柴油机 (CDI) 控制单元 (N3/9)
控制器区域网络总线 C 级 (CAN C)/Flex E/人机界面控制器区域网络 (CAN HMI)
预热指示灯 (A1e16
-
-
具体国家安全带警告的特殊状况:
如果开始一段行程前或行驶过程中检测到未系好安全带, 则根据国家不同, 仪表盘将会发出视觉警告和警告音 (安全带警告).
辅助防护系统控制单元 (N2/10) 将驾驶员和前排乘客座椅安全带状态的相关信息通过用户界面控制器区域网络 (CAN) 传送至仪表盘.
后部信号采集及促动控制模组 (SAM) 控制单元 (N10/8) 将后排座椅安全带状态的相关信息通过车内控制器区域网络 (CAN), 电子点火开关控制单元和用户界面控制器区域网络 (CAN) 传送至仪表盘.
仪表盘评估该信息, 以发出安全带警告.
i
只有在前排乘客座椅被占用时才发出前排乘客安全带警告信息. 辅助防护系统控制单元将前排乘客座椅分配的相关信息通过用户界面控制器区域网络 (CAN) 传送至仪表盘.
后排座椅安全带警告始终从车速 6 公里/小时开始输出. 5 秒后或进行确认后, 后排座椅安全带警告消失. 但是, 输出后排座椅安全带警告不会对防护装置的触发产生任何影响; 而仅用于通知驾驶员.
安全带警告的发出方式取决于安全带警告是否为法律所要求的, 及其是否包括在新车安全评测规程 (NCAP) 的评价中.
新车安全评测规程 (NCAP) 是用于评估新车安全性的程序.
•
法律规定安装安全带警告器的国家:
广义新车安全评测规程 (NCAP): 美国和加拿大.
•
法律未规定安装安全带警告器的国家:
欧洲新车安全评测规程 (Euro NCAP): 欧洲, 中国, 澳大利亚, 日本, 海湾阿拉伯国家和韩国.
在法律规定安装安全带警告器的国家 (广义新车安全评测规程 (NCAP)), 将促动安全带警告灯 6 ± 2 秒. 此处与是否系好驾驶员座椅安全带无关. 如果驾驶员座椅安全带未系紧, 则仪表盘还会通过仪表盘扬声器输出一次声音警告.
i
如果在此期间系好驾驶员座椅安全带, 则声讯警告会静音.
此处不会对前排乘客座椅安全带是否系好进行评估. 只有在 6 秒后才会对前排和后排座椅安全带的状态进行评估. 在法律未规定安全带警告的国家, 安全带警告灯仅在指示灯测试期间被促动.
检测到发动机起动后 ("发动机运转" 信号或 "传动系统就绪" 设置), 会立即评估驾驶员和前排乘客座椅安全带状态的相关信息. 如果检测到未系好安全带, 则安全带警告灯亮起. 如果车辆随后起步, 则达到 25 公里/小时的车速后, 会发出几声连续的声讯警告.
根据发出的安全带警告的类型的不同, 可能会连续发出三次或四次声讯警告. 在发出声讯警告的同时, 安全带警告灯以 2 Hz 的频率闪烁. 经过所有的声讯警告阶段之后, 安全带警告灯会被永久促动.
声讯警告第 1 阶段:
车辆起步时, 声讯警告第 1 阶段开始在后台运行. 在车速达到 25 公里/小时后, 按间隔 4 秒发出较轻的声讯警告. 声讯警告第 1 阶段持续最长 20 秒后恢复到原来的样子. 随后开始声讯警告第 2 阶段.
声讯警告第 2 阶段:
声讯警告第 1 阶段结束后, 从车速 25 公里/小时开始, 以 2 秒的间隔发出较大的声讯警告最多 20 秒. 随后开始声讯警告第 3 阶段.
声讯警告第 3 阶段:
声讯警告第 2 阶段结束后, 从车速 25 公里/小时开始, 以 1 秒的间隔发出较轻的声讯警告最多 20 秒. 随后开始声讯警告第 4 阶段.
声讯警告第 4 阶段 (仅欧洲新车安全评测规程 (Euro NCAP)):
声讯警告第 3 阶段结束后, 从车速 25 公里/小时开始, 以 0.5 秒的间隔发出较大的声讯警告最多 93 秒.
安全带警告的取消:
•
最后的声讯警告阶段彻底结束.
•
在安全带警告激活期间系好安全带.
•
车辆静止时, 打开促动侧的车门.
安全带警告的重新激活:
•
已经再次检测到安全带松开.
•
车辆静止, 且驾驶员或前排乘客侧车门打开之后再次关闭.
•
新点火循环 ("发动机运转" 或 "传动系统运行" 信号设置).
仪表盘的电气功能原理图, 控制/警告信息
PE54.30-P-2054-97DBA
仪表盘 (IC) 的系统部件概述
GF54.30-P-9996FG
