GF54.30-P-6140FG
仰视显示器部件描述
14.08.2019
P54.33-4748-08
位置

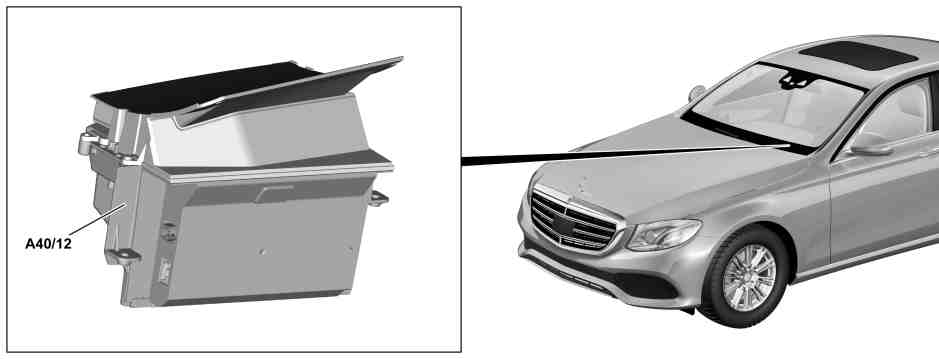

平视显示屏位于仪表板中的凹槽中, 固定在仪表板的横梁上.
任务
平视显示屏将驾驶相关信息 (如车速, 导航信息) 投射到风挡玻璃上驾驶员方便看见的区域. 仅在仪表盘 (A1) 上显示与显示屏相关的信息.
平视显示屏执行以下任务:
•
读取传感器和信号
•
评估输入因素
•
输出信号
读取传感器和信号
平视显示屏通过以下连接读入输入因素:
•
高速视频链接 (HSVL)
•
用户界面控制器区域网络 (CAN) (CAN HMI)
高速视频链接
平视显示屏通过 HSVL 线接收由仪表盘处理的画面信息.
用户界面控制器区域网络 (CAN)
平视显示屏通过用户界面控制器区域网络 (CAN) 读取输入因素.
评估输入因素
集成式微信息处理机对读入的输入因素进行评估.
输出信号
平视显示屏将状态信息通过用户界面控制器区域网络 (CAN) 发送至仪表盘; 将诊断数据通过用户界面控制器区域网络 (CAN) 发送至电子点火开关控制单元 (N73).
平视显示屏控制单元的电路图
PE54.30-P-2104-97DBA
