环境监控基本功能
04.06.2020
概述
本文档包含以下信息:
•
概述
•
功能要求
•
功能
概述
环境监测系统在前保险杠和后保险杠中距离传感器的辅助下扫描车辆周围区域.
发动机起动时自动打开环境监测系统. 可手动关闭或开启.
P54.65-6385-76
功能要求
•
发动机运转或传动系统运行
•
车速为 0 至 18 公里/小时或 16 至 0 公里/小时 (使用车轮转速计算)
•
倒车行驶 (通过车轮转动方向确定) (倒车时进行环境监测)
•
车长的一半距离 (通过车轮转动方向确定) (被动式侧面防护装置环境监测)
•
未检测到挂车 (装配挂车装置的车辆) (倒车时进行环境监测)
功能

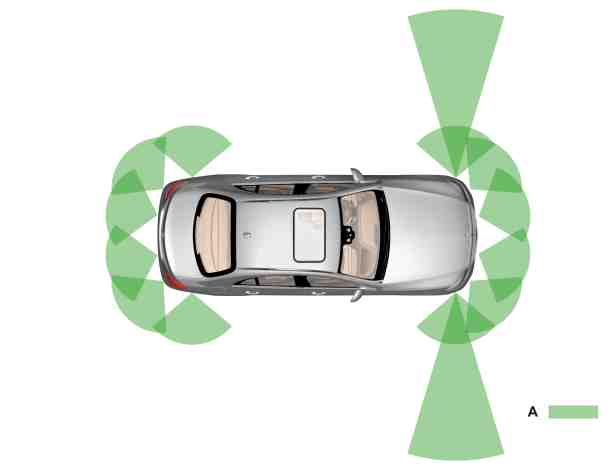

环境监测基于超声波测量方法. 距离传感器发送超声波. 障碍物反射的超声波再次被车距传感器接收.
倒车时, 车辆前方和后方的区域被监测. 当车辆向前行驶时, 则监测车辆前方的区域. 如果先由前后保险杠中的侧面传感器检测障碍物, 则车辆驶过时检测侧面障碍物. 环境监测在车速低于 10 公里/小时时处于测量模式. 检测到物体时, 会亮起多媒体显示屏上的相应警告显示段并在接近时发出警告音来警告驾驶员. 车辆在侧显示屏上必须至少占据车长的一半距离. 如果朝向障碍物进行转向操作, 则仅发出侧面警告. 车速超过限速 12 公里/小时时, 环境监测系统切换回准备模式.
如果检测到挂车 (装配挂车装置的车辆) (车辆和挂车之间建立的电气连接), 后部环境监测系统停用
显示检测到的障碍物

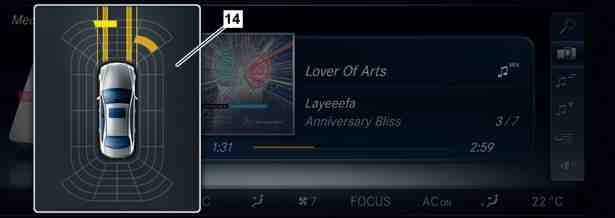

在车速最高 10 公里/小时的情况下, 如果主动式驻车辅助未开启, 并且在车辆路线上检测到障碍物, 则多功能显示屏中会显示一个弹出窗口 (14).
P54.65-5699-74
功能限制
环境监测系统不会识别以下障碍物:
•
低于探测范围的障碍物, 例如, 动物或物体.
•
高于探测范围的障碍物, 例如, 卡车上突出的货物, 悬挂物或装载斜平台.
监测周围环境, 功能原理图
PE54.65-P-2500-97A
驻车系统控制单元基本功能
GF54.65-P-9890A
距离传感器基本功能
