GF54.65-P-1001A
停车空位识别基本功能
04.06.2020
型号
所有 (小轿车)
带代码235 (主动式驻车辅助系统)
概述
本文档包含以下信息:
•
概述
•
功能要求
•
功能
概述
停车位检测功能被用于简单定位合适的停车位. 所有检测到的停车位显示在多媒体显示屏上. 可手动打开和关闭停车位检测.
功能要求
•
发动机运转或传动系统运行
•
车速低于 35 公里/小时
•
防抱死制动系统 (ABS) 和电控车辆稳定行驶系统 (ESP®) 持续 5 秒未进行干预
功能
通过前保险杠中的外部距离传感器执行停车位搜索/检测功能. 这些传感器监测车辆左右两侧的区域, 因此比其他车距传感器具有更大的探测范围. 基本上, 在车辆的两侧查找合适的停车位. 在停车位查找/识别过程中, 仪表盘中会显示驻车符号 (25).
通过仪表盘和多媒体显示屏中的方向箭头 (26, 27) 指示检测到的停车位. 方向箭头 (26, 27) 用于指示检测到的合适停车位位于道路哪侧. 停车位 (28) 和驻车方向可通过多媒体显示屏自由选择, 随后开始自动驻车程序. 否则, 会继续查找停车位.
停车位检测评估以下与停车位搜索/识别功能相关的功能参数:
•
行驶位置
•
电动动力转向系统, 状态
•
车轮速度和转动方向
•
方向盘转角
•
防抱死制动系统 (ABS) 和电控车辆稳定行驶系统 (ESP®) 的状态
•
挂车识别 (带挂车装置车辆)
在仪表盘中显示可能的驻车位
25
驻车符号
26
方向箭头
27
方向箭头
P54.65-6381-01

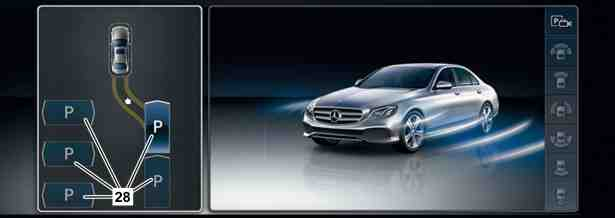

在多媒体显示屏上显示合适的停车位
28
停车位
P54.65-5697-74
功能原理图
变速箱档位检测的功能原理图
型号 118, 167, 177, 213, 238, 243, 247, 257, 290, 293 带代码235 (主动式驻车辅助系统)
PE27.19-P-2500-97A
识别停车位, 功能原理图
型号 118, 167, 177, 213, 238, 243, 247, 257, 290, 293 带代码235 (主动式驻车辅助系统)
PE54.65-P-2501-97A
子系统
环境监控基本功能
GF54.65-P-1000A
