GF54.65-P-2001A
距离传感器基本功能
04.06.2020
型号
所有 (小轿车)
带代码220 (驻车定位系统（PTS）)
型号
所有 (小轿车)
带代码235 (主动式驻车辅助系统)

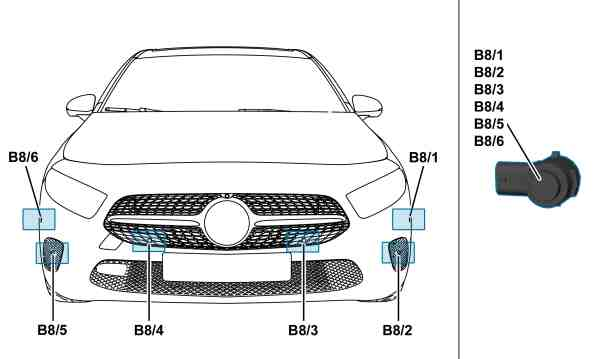

B8/1
外部左前驻车系统车距传感器
B8/2
中央左前驻车系统车距传感器
B8/3
内部左前驻车系统车距传感器
B8/4
内部右前驻车系统车距传感器
B8/5
中央右前驻车系统车距传感器
B8/6
外部右前驻车系统车距传感器
P54.65-6323-75
B8/7
外部右后驻车系统车距传感器
B8/8
内部右后驻车系统车距传感器
B8/9
内部左后驻车系统车距传感器
B8/10
外部左后驻车系统车距传感器
B8/11
中央左后驻车系统车距传感器
B8/12
中央右后驻车系统车距传感器
P54.65-6324-75
位置
距离传感器安装到前后保险杠中.
任务
距离传感器记录车辆与障碍物之间的距离. 距离传感器的数据由驻车系统控制单元 (N62) 直接读取.
为执行功能, 通过驻车系统控制单元促动距离传感器. 距离传感器随之发送超声波信号, 并在短暂 "时滞" (膜片振动衰减的时间) 后准备接收信号. 监视范围的下限值取决于各传感器在技术上固有的 "时滞". 每个距离传感器都接收其自己的超声波信号回声 (直接回声) 以及临近距离传感器的超声波信号回声 (交叉回声). 根据直接回声的行程时间计算到障碍物的距离. 通过交叉回声计算障碍物的位置.
结构
距离传感器的检测范围呈棒状, 覆盖角度约为水平 120°, 垂直 60°. 外部左前和外部右前距离传感器的探测角度较小, 范围大约为 400 至 450 cm. 在不同的环境影响下 (例如, 雨, 雪, 空气湿度, 极端温度 (如 ­40 °C 或 +85 °C), 气压, 发动机热量), 检测探针的几何形状会发生变化.
