GF54.65-P-2003A
360 度摄像头基本功能
04.06.2020

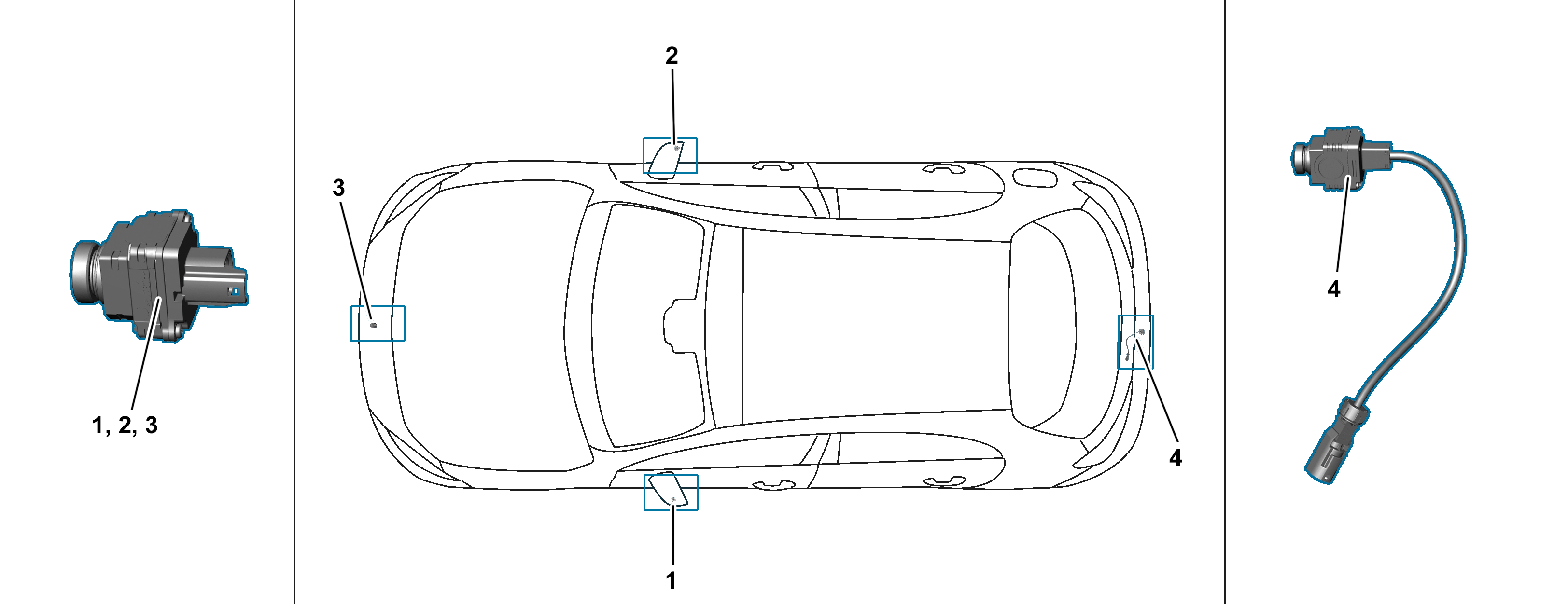

P54.65-6326-78
B84/7
左侧车外后视镜 360° 摄像头
B84/9
前部 360° 摄像头
B84/8
右侧车外后视镜 360° 摄像头
B84/10
360° 后视摄像头系统
位置
360° 摄像头车外后视镜集成在相应车外后视镜外壳中. 前部 360° 摄像头固定在散热器饰板中. 360° 系统后视摄像头位于牌照板上方左侧, 行李箱盖或掀开式尾门拉手嵌条中.
任务
360° 摄像头具有以下任务:
•
记录周围区域
•
提供拍摄的图像
360° 摄像头记录的图像由驻车系统控制单元处理.
结构
每个 360° 摄像头都是带有广角镜头的一百万像素彩色摄像头. 为提供所需视野范围, 采用水平视角为 180° 且垂直视角为 123° 的摄像头镜头. 360° 摄像头在 5 V 的电压下操作, 通过驻车系统控制单元提供电压.
