GF54.65-P-5030FG
倒车摄像头控制单元,部件说明
10.04.2018
型号
213
带代码218 (倒车摄像机)
除了代码235 (带驻车定位系统 (PARKTRONIC) 的驻车引导装置)
除了代码P44 (驻车套件)
图示为车型 213.0
N66/2
后视摄像头控制单元

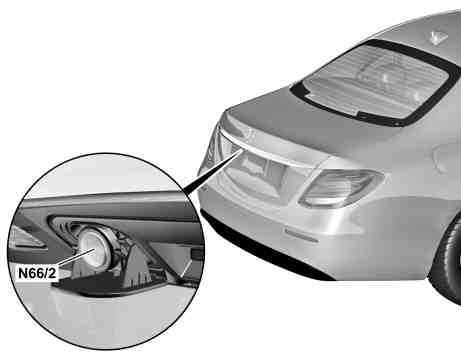

P54.65-6206-11
位置
后视摄像头控制单元位于车牌号上方的左侧, 行李箱盖或掀开式尾门的拉手嵌条中.
任务
后视摄像头控制单元具有以下任务:
•
记录车辆后方区域
•
读取信号
•
评估输入因素
•
输出信号
记录车辆后方区域
后视摄像头控制单元是一种视觉驻车辅助工具. 其任务包括记录后方区域周围环境的画面, 生成动态引导线, 并将视频画面传送至主机 (A26/17). 集成式控制单元对后视摄像头记录的画面进行相应的处理和电子失真校正, 然后显示在音频/驾驶室管理及数据系统 (COMAND) 显示屏 (A40/8) 上. 后视摄像头由后部信号采集及促动控制模组 (SAM) 控制单元 (N10/8) 供电.
i
后视摄像头由集成式控制单元自动校准.
读取信号
后视摄像头控制单元会通过用户界面控制器区域网络 (CAN) (CAN HMI) 读入如下信息:
•
电路 15 的电路状态
•
倒档状态
•
保养模式请求
•
显示的车速
•
车轮转向角
利用这些信号的功能在单独的功能说明中进行了说明 (参见框图或功能原理图).
评估输入因素
读入的输入因素由集成式微信息处理机进行评估, 然后发出相关的信号.
输出信号
信号通过以下连接输出:
•
直通线路
•
用户界面控制器区域网络 (CAN)
直通线路
后视摄像头控制单元将图像数据通过 HSVL 线路 (高速视频链接) 传送至主机.
用户界面控制器区域网络 (CAN)
后视摄像头控制单元通过用户界面控制器区域网络 (CAN) 传送如下信号:
•
在音频/驾驶室管理及数据系统 (COMAND) 显示屏中输出画面的请求
•
打开/关闭后部摄像头护盖的请求
利用这些信号的功能在单独的功能说明中进行了说明 (参见框图或功能原理图).
结构
后视摄像头控制单元是带有广角镜头 (视角 ∡ > 130°) 和集成式控制单元的彩色画面摄像头.
后视摄像头的电路图
PE54.65-P-2103-97DBA
