GF54.71-P-2005A
智能行驶雷达传感器基本功能
26.02.2019
型号
所有 (小轿车)
带代码23P (驾驶辅助套件)
型号
所有 (小轿车)
带代码P20 (加强型驾驶辅助组件)
B92/12
近距离和远距离雷达传感器
P30.30-3090-76

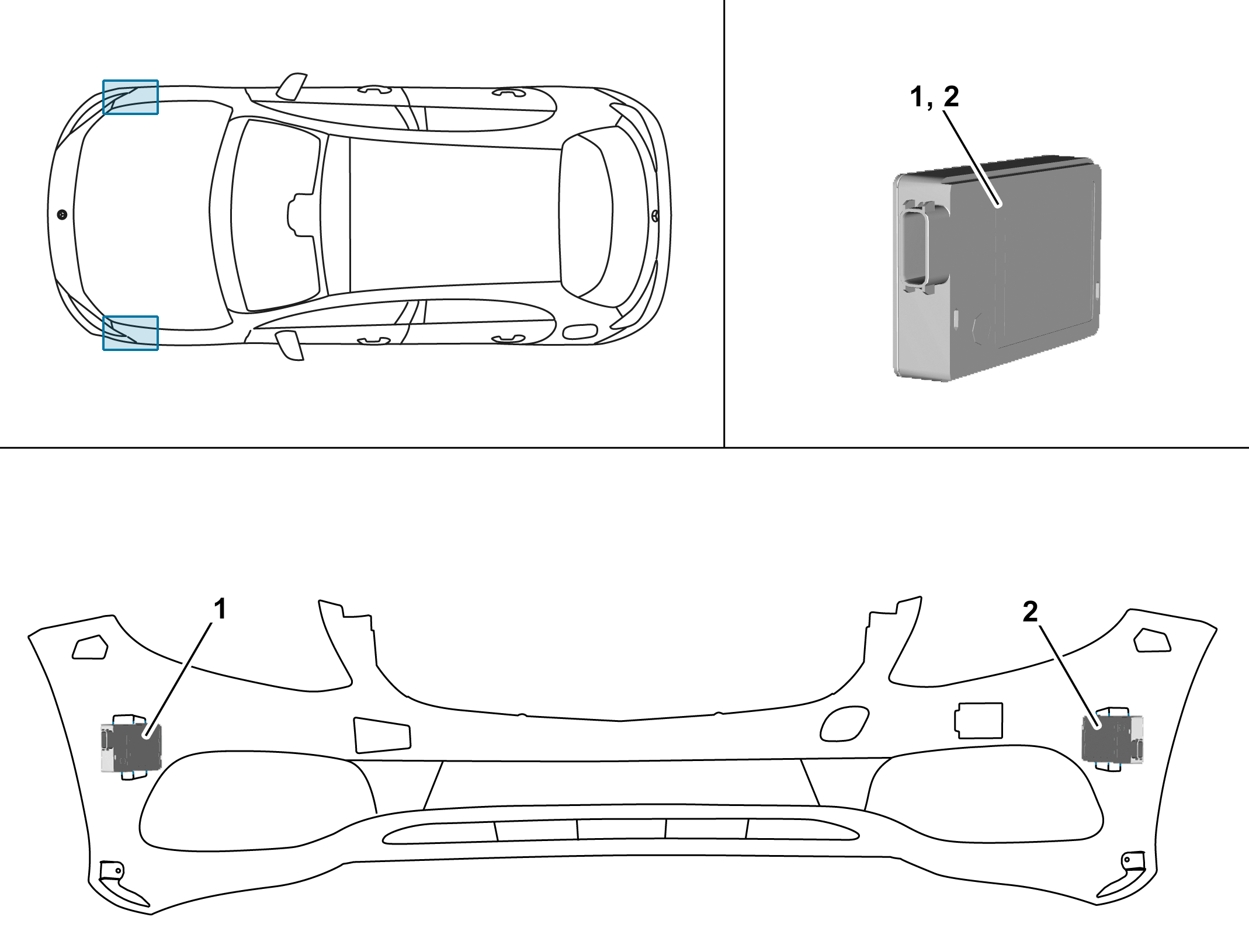

B92/2
外部左前保险杠雷达传感器 (车型 167, 装配驾驶辅助组件增强版)
B92/5
外部右前保险杠雷达传感器 (车型 167, 装配驾驶辅助组件增强版)
P30.30-3073-76
位置
前部雷达传感器系统:
前部近距离和远距离雷达传感器位于散热器前部的中央.
外部前雷达传感器 (车型 167, 装配驾驶辅助组件增强版) 位于前部保险杆的左后方和右后方.

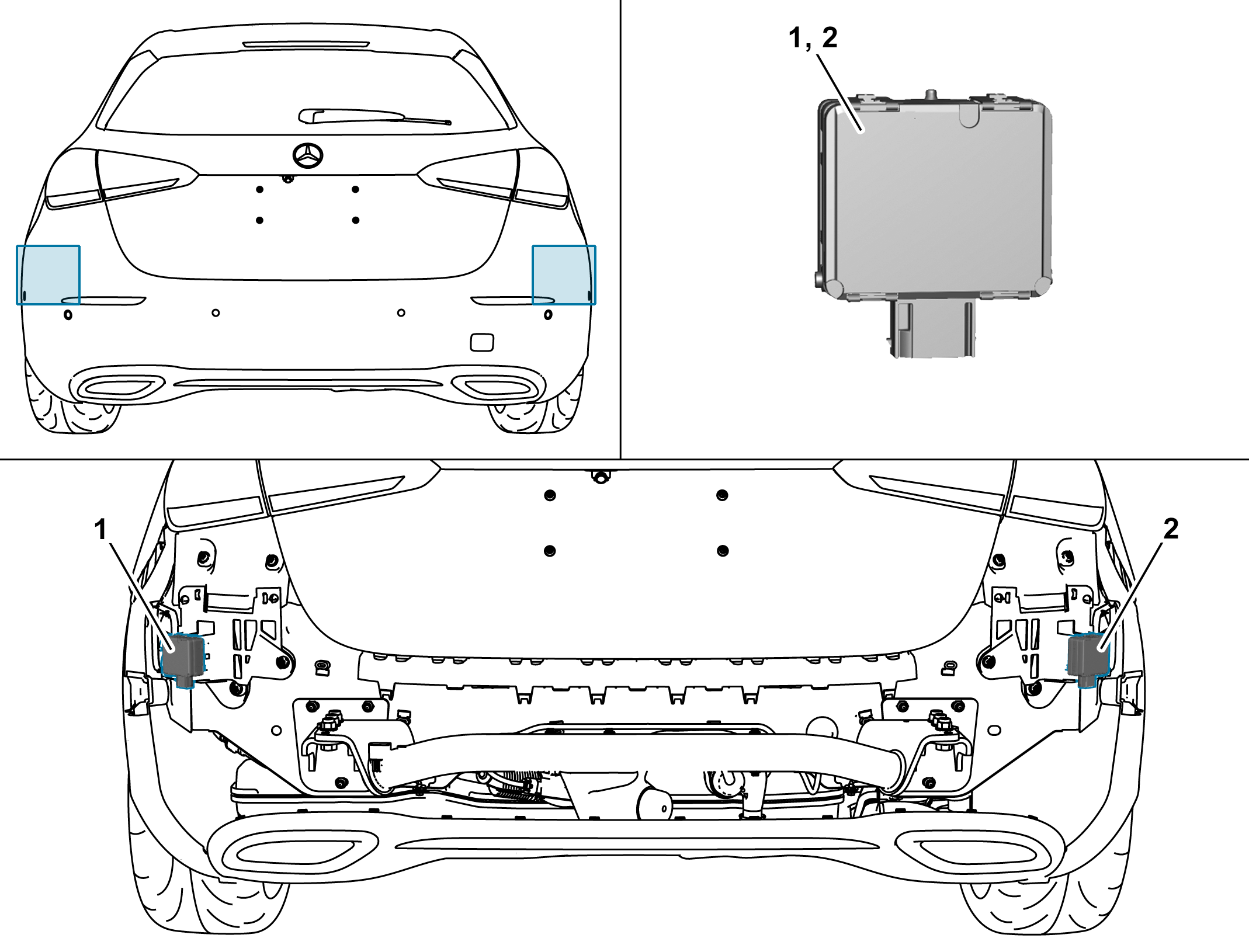

B92/7
外部右后雷达传感器
B92/10
外部左后雷达传感器
P30.30-3068-76
位置
后部雷达传感器系统:
外部后雷达传感器位于后保险杠的左后方和右后方.
任务
雷达传感器发射成束的所谓初级信号的电磁波. 雷达传感器探测范围内的物体反射这些电磁波. 雷达传感器接收反射的电磁波 (次级信号) 并根据多种标准进行评估. 以此可以获取关于物体的不同信息:
•
与物体之间的角度或方向
•
与物体的距离
•
速度差别
根据应用, 以下类型的雷达传感器存在差异:
•
近距离和远距离雷达传感器:
•
近距离和远距离雷达传感器
•
多模式雷达传感器:
•
外部前保险杠雷达传感器 (车型 167, 装配驾驶辅助组件增强版)
•
外部后雷达传感器
前部近距离和远距离雷达传感器检测近距离和远距离的物体 (例如车辆). 集成式控制电子装置评估来自前部近距离和远距离雷达传感器的物体数据. 加热前部近距离和远距离雷达传感器周围的传感器盖. 这可使前部近距离和远距离雷达传感器无冰雪. 前部近距离和远距离雷达传感器促动传感器盖色加热. 前部近距离和远距离雷达传感器通过 FlexRay 连接至车辆的网络架构.
外部前保险杠雷达传感器 (车型 167, 装配驾驶辅助组件增强版) 通过控制器区域网络 (CAN) 连接至车辆的网络架构.
外部后保险杠雷达传感器通过控制器区域网络 (CAN) 连接至车辆的网络架构.
雷达传感器的高带宽可以进行非常准确的位置描述, 并更好地区分位置较近的各物体.
