GF68.20-P-2000FG
扶手加热控制单元部件描述
26.04.2018
P68.20-4901-04

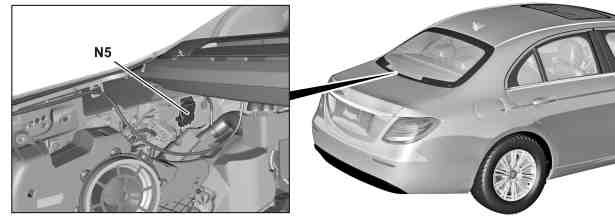

位置
扶手加热器控制单元位于行李箱左侧镶板的后面。
任务
扶手加热器控制单元用于促动前排中央控制台（装配前排扶手加热器/代码 906）和后排中央控制台中的扶手加热器（车型 213.1，装配后排座椅扶手加热器/代码 907）。
扶手加热器控制单元促动以下加热元件：
•
前中央控制台扶手加热元件（R16/ 9）（车型 213（213.1 除外）截至 2017 年 11 月 30 日，车型 213.1，代码906（前扶手加热器））
•
后排中央控制台扶手加热元件 (R16/10)（车型 213.1，装配后排座椅扶手加热器/代码 907）
•
左前中央控制台扶手加热元件 (R16/13) （自 2017 年 12 月 1 日起的车型 213（除 213.1 之外），代码为 906（前扶手加热器））
•
右前中央控制台扶手加热元件（R16/ 14）（自 2017 年 12 月 1 日起的车型 213（213.1 除外），代码为 906（前扶手加热器））
扶手加热器控制单元直接读取以下温度传感器的信号，进行温度监控。
•
左前中央控制台扶手加热元件温度传感器（R16/ 9b1）（车型 213（213.1 除外）截至 2017 年 11 月 30 日，车型 213.1，代码 906（前扶手加热器））
•
右前中央控制台扶手加热元件温度传感器（R16/ 9b2）（车型 213（213.1 除外）截至 2017 年 11 月 30 日，车型 213.1，代码 906（前扶手加热器））
•
后排中央控制台扶手加热元件温度传感器 (R16/10b1)（车型 213.1，装配后排座椅扶手加热器/代码 907）
•
左前中央控制台扶手加热元件温度传感器（R16/ 13b1）（自 2017 年 12 月 1 日起的车型 213（213.1 除外），代码为 906（前扶手加热器））
•
右前中央控制台扶手加热元件温度传感器（R16/ 14b1）（自 2017 年 12 月 1 日起的车型 213（213.1 除外），代码为 906（前扶手加热器））
后信号采集及促动控制模组 (SAM) 控制单元 (N10/8) 通过加热器局域互联网 (LIN B28) 将相应请求发送至扶手加热器控制单元。
扶手加热器的电路图
PE68.20-P-2101-97DBA
