GF77.20-P-2015A
车顶遮阳帘驱动单元基本功能
27.11.2019
型号
所有 (小轿车)
带代码413 (全景滑动天窗/玻璃天窗)
M12/5
全景式滑动天窗遮阳帘驱动单元
P77.21-2578-76

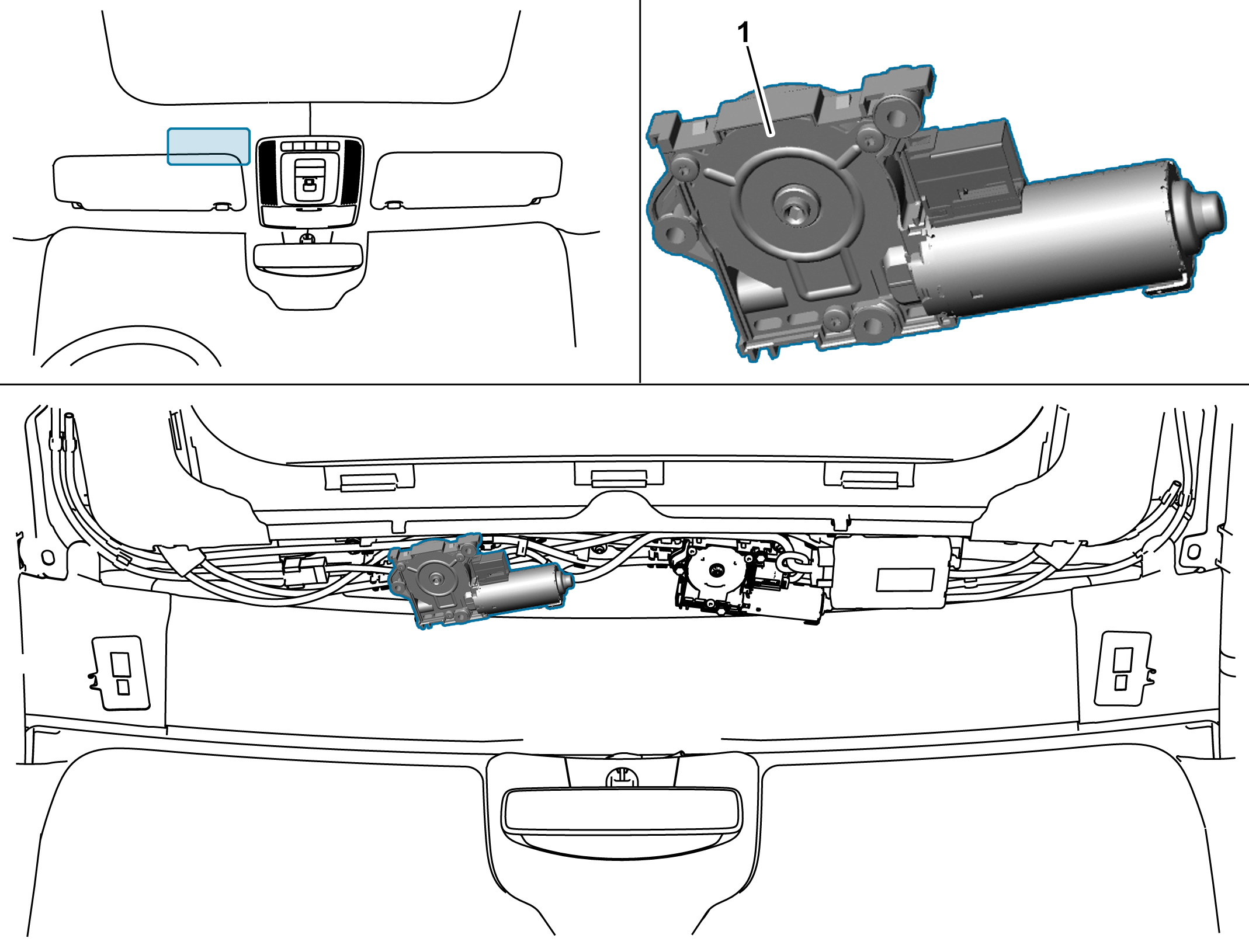

位置
全景式滑动天窗遮阳帘驱动单元位于前部天窗框架上。
任务
全景式滑动天窗遮阳帘驱动单元打开和关闭全景式滑动天窗的遮阳帘。
全景式滑动天窗控制单元促动全景式滑动天窗电机遮阳帘驱动单元。
结构
全景式滑动天窗遮阳帘驱动单元中集成了下列元件：
•
2 个霍尔感测器（位置和速度检测）
•
滚轮遮阳电机（倒车齿轮驱动）
•
重定向变速箱（将旋转运动转换为驱动轴的线性运动）
