GF77.20-P-4108FG
滑动天窗控制模块部件说明
23.11.15

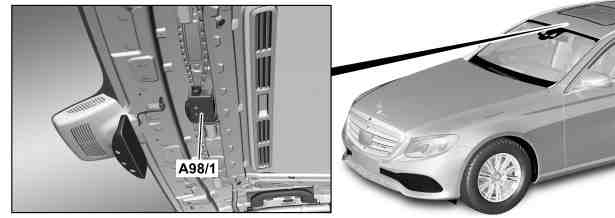

P77.20-2872-04
位置
滑动天窗控制模块位于滑动天窗框架左前侧.
任务
滑动天窗控制模块具有以下任务:
•
读取传感器及信号
•
评估输入因素
•
促动部件
读取传感器及信号
通过以下连接读取输入因素:
•
直通线路 (内部)
•
车内控制器区域网络 (CAN B)
直通线路 (内部)
滑动天窗控制模块通过直通线路读取以下传感器的信号:
•
滑动天窗霍尔传感器 1 (A98/1b1)
•
滑动天窗霍尔传感器 2 (A98/1b2)
车内控制器区域网络 (CAN)
信号由滑动天窗控制模块通过车内控制器区域网络 (CAN) 读取.
评估输入因素
通过集成式微信息处理机评估已读取的输入因素, 然后促动相关部件.
促动部件
滑动天窗控制模块通过直通线路促动滑动天窗电动机 (A98/1m1).
滑动天窗控制模块的电路图
PE77.20-P-2103-97DBA
