GF77.20-P-9891A
滑动天窗控制模块基本功能
23.06.2020
P77.20-2914-76
位置

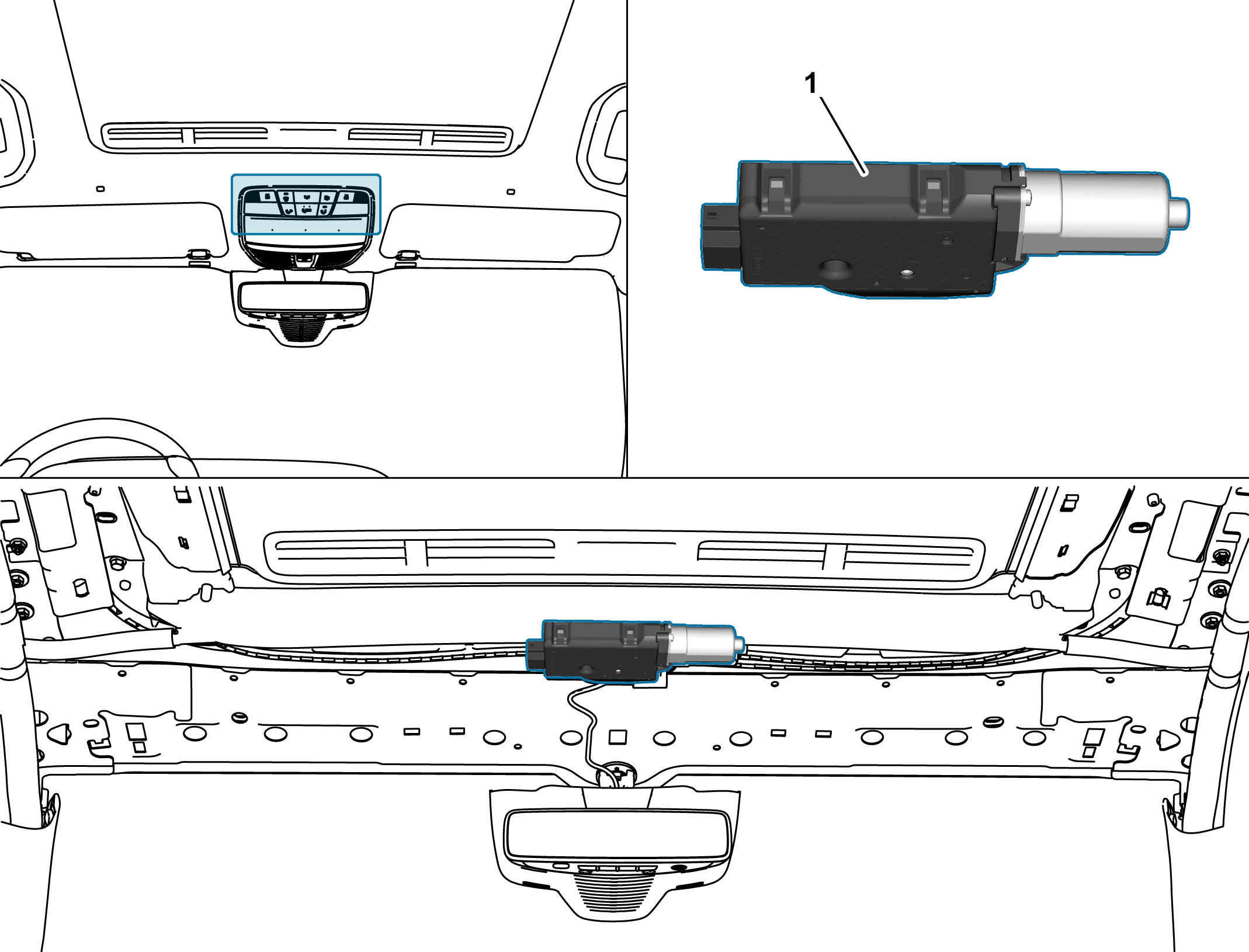

滑动天窗控制模块位于前部车顶框架上。
结构
滑动天窗控制模块集成了以下元件：
•
2 个霍尔感测器（位置和速度检测）
•
滑动天窗电机（换向齿轮驱动）
•
滑动天窗控制单元
•
换向传动装置（将旋转运动转换为传动杆的线性运动）
任务
滑动天窗控制单元通过滑动天窗电机控制滑动天窗的移动并为此评估下列信息（包括但不限于）：
•
滑动天窗电机霍尔感测器信号
•
促动要求
•
雨量和光线感测器信号
•
前车门状态（开/关）
•
车速
•
车外温度
滑动天窗控制单元与车辆网络架构相连。
滑动天窗控制单元通过网络架构传输关于滑动天窗当前位置和移动的信息。
过热保护：
滑动天窗控制单元防止滑动天窗电机过热。根据电源电压、电流和促动持续时间以及车外温度计算滑动天窗电机的温度。如果触发过热保护功能，则禁用滑动天窗电机促动，以达到最短冷却时间。
i
例外情况：
天窗逆向移动期间（检测到阻塞后），过热保护功能不起作用。
