GF77.21-P-2002A
全景式滑动天窗驱动单元基本功能
27.11.2019
一般信息
根据车辆，全景式滑动天窗驱动单元可以作为单独的部件，或与全景式滑动天窗控制员一起组成一个叫做全景式滑动天窗控制模块的单元。
P77.21-2596-76
P77.21-2597-76

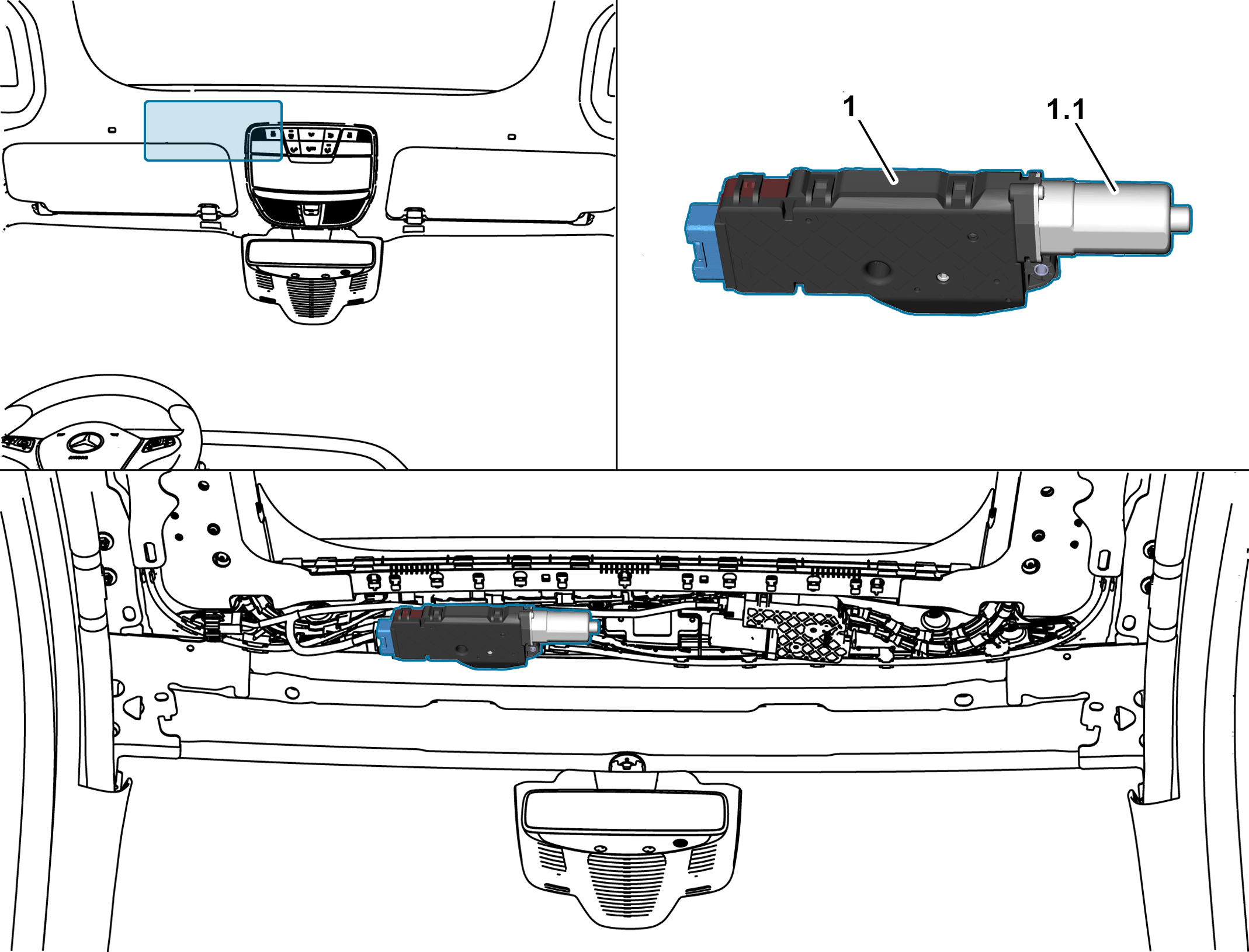

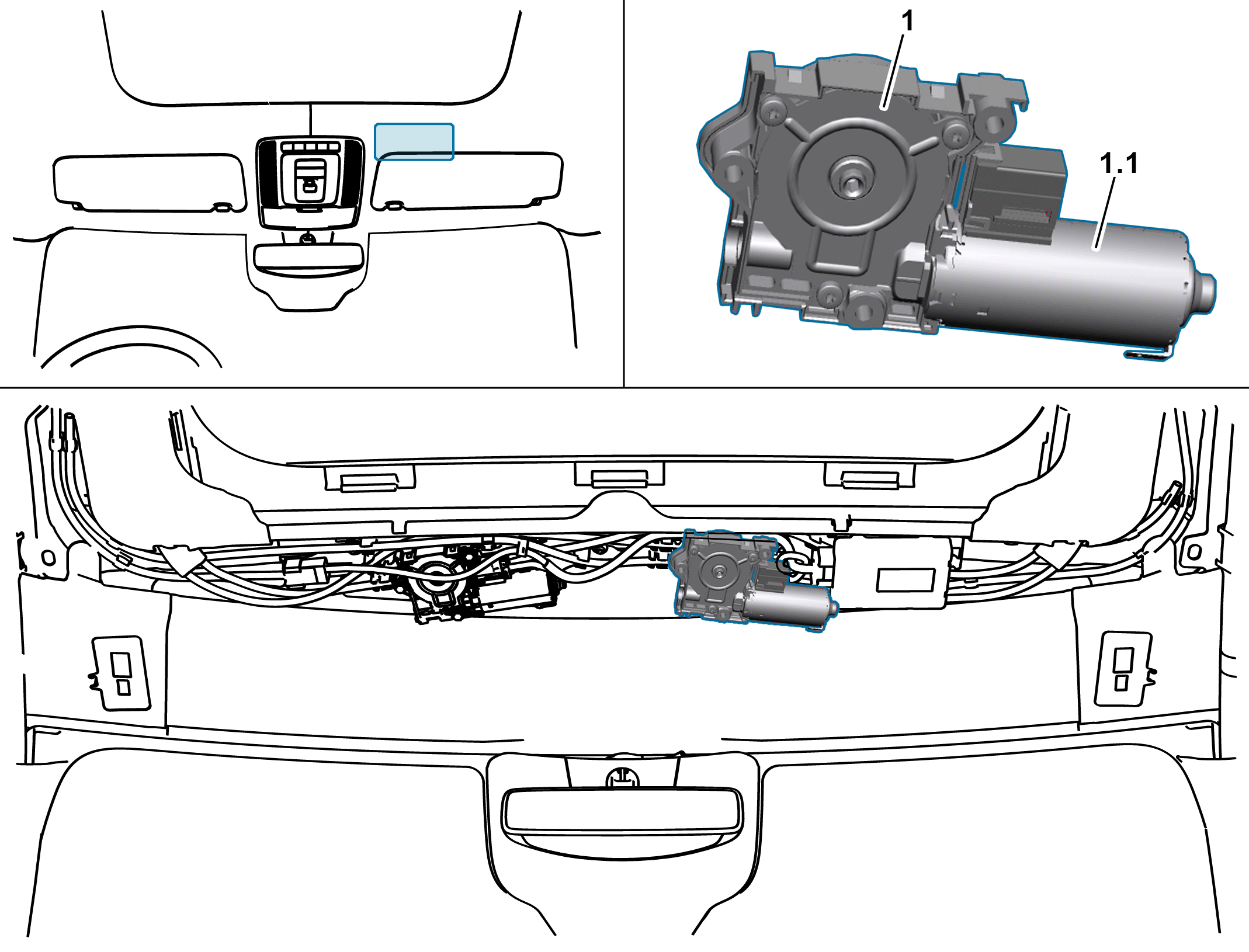

位置
全景式滑动天窗驱动单元或全景式滑动天窗控制模块位于车顶框架的前部。
任务
装备单独驱动单元的车辆
单独的全景式滑动天窗控制单元促动全景式滑动天窗驱动单元中的全景式滑动天窗电机。
装备集成式驱动单元的车辆
全景式滑动天窗控制模块中的全景式滑动天窗控制单元促动全景式滑动天窗电机。
结构
全景式滑动天窗驱动单元中集成了下列元件：
•
2 个霍尔感测器（位置和速度检测）
•
全景式滑动天窗电机（换向齿轮驱动）
•
换向齿轮（旋转运动转换为纵向运动）
