GF80.20-P-0010FG
智能手机中的数字密钥功能
15.08.2019

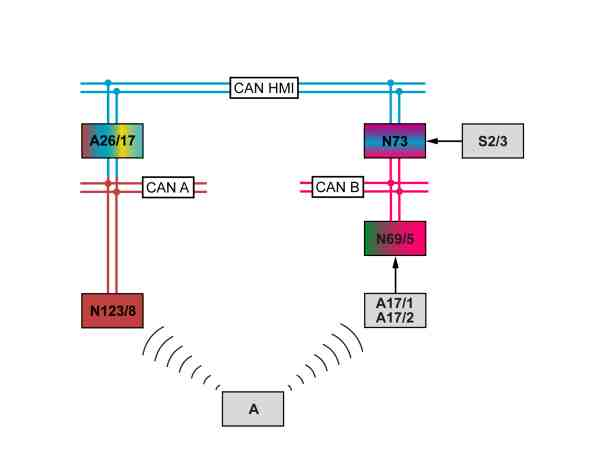

型号
213
带代码896 (通过智能手机访问汽车和授权)
A17/1
无钥匙启动 (KEYLESS-GO) 左前车门拉手
A17/2
无钥匙启动 (KEYLESS-GO) 右前车门拉手 (装配无钥匙启动 (KEYLESS-GO)/代码 889)
A26/17
主机
N69/5
无钥匙启动 (KEYLESS-GO) 控制单元
N73
电子点火开关控制单元
N123/8
移动电话托座控制单元
S2/3
无钥匙启动 (KEYLESS-GO) 启动/停止按钮
A
移动电话
CAN A
车载智能信息系统控制器区域网络 (CAN)
CAN B
车内控制器区域网络 (CAN)
CAN HMI
用户接口控制器区域网络 (CAN)
P80.20-3944-76
功能要求, 概述
•
适用的移动电话配有近场通信 (NFC) 功能
•
服务中心通过移动电话激活中央锁止功能和驾驶认可
•
进入与驾驶认可数据已传输至移动电话中的安全编码芯片
i
近场通信 (NFC) 是指通过无线电在非常短的距离内 (单位: 厘米) 进行数据无线交换的国际传输标准.
通过移动电话的中央锁止和驾驶认可
可通过移动电话和已起动的车辆操作中央锁止系统.
i
移动电话可替代遥控钥匙 (A8/1).
通过移动电话的中央锁止和驾驶认可包含以下子功能:
•
锁止或解锁中央锁止系统的功能序列
•
驾驶认可的功能序列
锁止或解锁中央锁止系统的功能序列
要锁止或解锁车辆, 只需对着无钥匙启动 (KEYLESS-GO) 车门拉手按下移动电话即可. 无钥匙启动 (KEYLESS-GO) 车门拉手中安装了一个近场通信 (NFC) 传感器. 移动电话向无钥匙启动 (KEYLESS-GO) 车门拉手中的近场通信 (NFC) 传感器发送一个无线电信号. 无钥匙启动 (KEYLESS-GO) 直接读取无钥匙启动 (KEYLESS-GO) 车门拉手中近场通信 (NFC) 传感器传来的无线电信号并将进入认可代码通过车内控制器区域网络 (CAN) 发送到电子点火开关 (EIS) 控制单元.
电子点火开关 (EIS) 控制单元检查移动电话的的进入认可代码. 如果进入认可代码有效, 电子点火开关 (EIS) 控制单元就会启用锁止或解锁中央锁止系统 (CL).
驾驶认可的功能序列
因此, 将移动电话放在中央控制台中的储物盒/托盘中.
移动电话托座控制单元接收移动电话通过集成的近场通信 (NFC) 传感器传来无线电信号, 并将此信号通过车载智能信息系统控制器区域网络 (CAN), 主机和用户接口控制器区域网络 (CAN) 发送至电子点火开关 (EIS) 控制单元. 电子点火开关 (EIS) 控制单元检查移动电话的的进入认可代码.
如果移动电话识别为有效, 可在发动机已起动的条件下使用无钥匙启动 (KEYLESS-GO) 的启动/停止按钮接通/断开各电路. 电子点火开关 (EIS) 控制单元可感测按下无钥匙启动 (KEYLESS-GO) 启动/停止按钮的时间.
通过移动电话进行中央锁止和驾驶认可的电气功能原理图
PE80.20-P-2045-97DBA
防盗和锁止的系统部件概述
GF80.00-P-9999FG
功能要求, 概述
