GF80.57-P-6001FG
电子点火开关控制单元的部件说明
21.04.2016
P80.57-2292-04

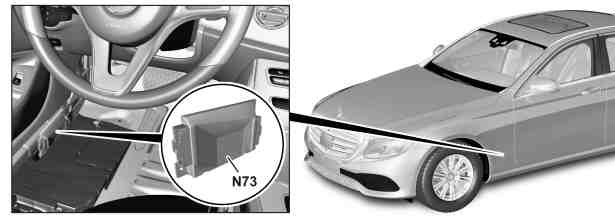

位置
电子点火开关控制单元位于左侧驾驶员脚部位置.
任务
电子点火开关控制单元具有以下任务:
•
中央网关 (控制器区域网络 (CAN) 和底盘 FlexRay (Flex E) 之间的接口)
•
读取信号
•
评估输入因素
•
输出信号
中央网关 (控制器区域网络 (CAN) 和底盘 FlexRay 之间的接口)
用于控制中央网关功能的处理器用作以下控制器区域网络 (CAN) 总线之间的接口:
•
车内控制器区域网络 (CAN B)
•
诊断控制器区域网络 (CAN D)
•
用户接口控制器区域网络 (CAN HMI)
•
外围装置控制器区域网络 (CAN PER)
•
底盘 FlexRay
读取信号
通过以下连接读取输入因素:
•
直通线路
•
车内控制器区域网络 (CAN)
•
诊断控制器区域网络 (CAN)
•
用户接口控制器区域网络 (CAN)
•
外围装置控制器区域网络 (CAN)
•
底盘 FlexRay
直通线路
通过直通线路读取以下信号:
•
接头 30
•
电路 30b (紧急蓄电池供电) (变速箱 725)
•
无钥匙启动 (KEYLESS-GO) 的启动/停止按钮 (S2/3) 的状态
•
左前车门锁 (A85) 中左前车门主掣子微动开关 (A85s2) 的状态
•
电动转向锁控制单元 (N26/5) (变速箱 716)
•
无钥匙启动 (KEYLESS-GO) 唤醒线路
车内控制器区域网络 (CAN)
电子点火开关控制单元通过车内控制器区域网络 (CAN) 读取信号.
诊断控制器区域网络 (CAN)
来自电子点火开关控制单元的信号通过诊断控制器区域网络 (CAN) 读取.
用户接口控制器区域网络 (CAN)
来自电子点火开关控制单元的信号通过用户接口控制器区域网络 (CAN) 读取.
外围装置控制器区域网络 (CAN)
来自电子点火开关控制单元的信号通过外围装置控制器区域网络 (CAN) 读取.
底盘 FlexRay
来自电子点火开关控制单元的信号通过底盘 FlexRay 读取.
评估输入因素
读入的输入因素由集成式微信息处理机进行评估, 然后发出相关的信号.
输出信号
信号通过以下连接输出:
•
直通线路
•
车内控制器区域网络 (CAN)
•
诊断控制器区域网络 (CAN)
•
用户接口控制器区域网络 (CAN)
•
外围装置控制器区域网络 (CAN)
•
底盘 FlexRay
直通线路
以下信号通过直通线路输出:
•
紧急路径促动 (变速箱 725)
车内控制器区域网络 (CAN)
信号通过控制器区域网络 (CAN) 发送至电子点火开关控制单元.
诊断控制器区域网络 (CAN)
来自电子点火开关控制单元的信号通过诊断控制器区域网络 (CAN) 发送.
用户接口控制器区域网络 (CAN)
来自电子点火开关控制单元的信号通过用户接口控制器区域网络 (CAN) 发送.
外围装置控制器区域网络 (CAN)
来自电子点火开关控制单元的信号通过外围装置控制器区域网络 (CAN) 发送.
底盘 FlexRay
来自电子点火开关控制单元的信号通过底盘 FlexRay 发送.
电子点火开关控制单元的电路图
PE54.21-P-2104-97DBA
