GF82.10-P-2020FG
大灯控制单元, 部件说明
21.04.2016
型号
213
带代码631 (静态 LED 大灯 左侧行驶)
型号
213
带代码632 (静态 LED 大灯 右侧行驶)
型号
213
带代码P35 (灯光套件)
E1
左前灯组
E1n9
左侧大灯控制单元
E2
右前灯组
E2n9
右侧大灯控制单元

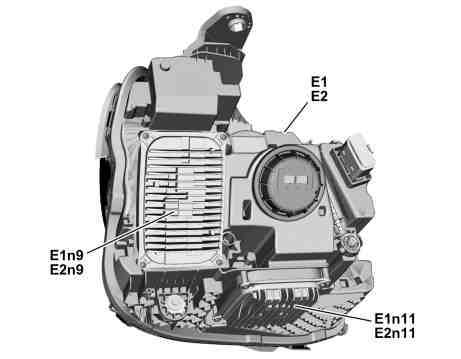

P82.10-7800-11
位置
大灯控制单元位于相应前灯组的相反侧.
i
用螺钉将大灯控制单元紧紧地固定在相应前灯组的外壳上.大灯控制单元通过前灯组与车辆侧线束连接.
任务
大灯控制单元以主/从组合模式操作并通过外围装置控制器区域网络 (CAN PER) 互相通信.左侧大灯控制单元作为主控制单元, 可同步右侧大灯控制单元.
大灯控制单元执行以下任务:
•
读取传感器和信号
•
评估输入因素
•
控制功能
•
促动部件
读取传感器和信号
通过以下连接读取输入因素:
•
直通线路
•
外围装置控制器区域网络 (CAN)
直通线路
左侧大灯控制单元通过直通线路读取以下部件的信号:
•
左后水平高度传感器 (B22/7) (空气悬架 (AIR BODY CONTROL)/代码 489 除外, 车型 213.2 除外)
•
左前水平高度传感器 (B22/8) (装配照明组件/代码 P35, 空气悬架 (AIR BODY CONTROL)/代码 489 除外)
•
左前灯组中的温度传感器
右侧大灯控制单元通过直通线路读取以下部件的信号:
•
右前灯组中的温度传感器
外围装置控制器区域网络 (CAN)
大灯控制单元通过外围装置控制器区域网络 (CAN) 读取以下功能相关信息:
•
变型编码
•
接头 15 的状态
•
发动机运转信号
•
传动系统工作信号
•
照明功能请求
•
后轴水平高度 (车型 213.2, 空气悬架 (AIR BODY CONTROL)/代码 489 除外 (仅限左侧大灯控制单元))
•
车身水平高度 (装配空气悬架 (AIR BODY CONTROL)/代码 489 (仅限左侧大灯控制单元))
•
自适应远光灯辅助系统环境数据 (装配照明组件/代码 P35)
利用这些信号的功能在单独的功能说明中进行说明 (见框图或功能原理图).
评估输入因素
通过集成式微信息处理机评估已读取的输入因素, 然后促动相关部件.
控制功能
大灯控制单元促动以下功能:
•
示廓灯
•
转向信号灯
•
远光灯和大灯闪烁器输出
•
自动大灯光程调节 (HRA) (仅限左侧大灯控制单元) (加拿大版/代码 460 除外, 美国版/代码 494 除外)
•
弯道灯 (装配照明组件/代码 P35)
•
主动转弯照明灯 (装配照明组件/代码 P35)
•
主动式灯光分布 (装配照明组件/代码 P35)
•
热量管理 (温度监控)
前灯组配有温度传感器, 用于感应 LED 促动区域的热量输出.大灯控制单元评估温度传感器的信号.如果前灯组的 LED 或塑料壳体因为车外温度过高或促动电流过大而存在过热危险, 大灯控制单元就会减小 LED 促动电流, 从而降低热量散发.前灯组还带有通风功能.主动通风同时还可用于在车外温度较低时解冻或除冰.
促动部件
通过以下连接促动部件:
•
直通线路
•
外围装置控制器区域网络 (CAN) (装配照明组件/代码 P35)
直通线路
左侧大灯控制单元通过直通线路促动以下部件:
•
左侧远光灯 (E1e1) (装配静态左舵驾驶车辆 LED 大灯/代码 631 或静态右舵驾驶车辆 LED 大灯/代码 632)
•
左侧近光灯 (E1e2) (装配静态左舵驾驶车辆 LED 大灯/代码 631 或静态右舵驾驶车辆 LED 大灯/代码 632)
•
左前转向信号灯 (E1e5)
•
左前示廓灯 (E1e6) (加拿大版/代码 460 或美国版/代码 494)
•
左侧弯道灯 (E1e9) (装配照明组件/代码 P35)
•
左前环境照明灯 (E1e23) (装配照明组件/代码 P35 (仅限 ECE 版车辆))
•
内部左侧示廓灯和日间行车灯 (E1e28)
•
外部左侧示廓灯和日间行车灯 (E1e29)
•
左侧大灯光程调节促动马达 (E1m1) (加拿大版/代码 460 除外, 美国版/代码 494 除外)
•
左前灯组风扇马达 1 (E1m4)
右侧大灯控制单元通过直通线路促动以下部件:
•
右侧远光灯 (E2e1) (装配静态左舵驾驶车辆 LED 大灯/代码 631 或静态右舵驾驶车辆 LED 大灯/代码 632)
•
右侧近光灯 (E2e2) (装配静态左舵驾驶车辆 LED 大灯/代码 631 或静态右舵驾驶车辆 LED 大灯/代码 632)
•
右前转向信号灯 (E2e5)
•
右前示廓灯 (E2e6) (加拿大版/代码 460 或美国版/代码 494)
•
右侧弯道灯 (E2e9) (装配照明组件/代码 P35)
•
右前环境照明灯 (E2e23) (装配照明组件/代码 P35 (仅限 ECE 版车辆)
•
内部右侧示廓灯和日间行车灯 (E2e28)
•
外部右侧示廓灯和日间行车灯 (E2e29)
•
右侧大灯光程调节促动马达 (E2m1) (加拿大版/代码 460 除外, 美国版/代码 494 除外)
•
右前灯组风扇马达 1 (E2m4)
外围装置控制器区域网络 (CAN) (装配照明组件/代码 P35)
左侧大灯控制单元通过外围装置控制器区域网络 (CAN) 将远光灯灯光分布请求发送至左前灯组 LED 矩阵控制单元 (E1n11) 和右前灯组 LED 矩阵控制单元 (E2n11).
利用这些信号的功能在单独的功能说明中进行说明 (见框图或功能原理图).
