GF82.10-P-9890A
大灯控制单元基本功能
04.06.2020
型号
所有 (小轿车)
带代码631 (静态 LED 大灯 左侧行驶)
型号
所有 (小轿车)
带代码632 (静态 LED 大灯 右侧行驶)
型号
所有 (小轿车)
带代码640 (SAE 右驾驶型动态 LED 大灯)
型号
所有 (小轿车)
带代码641 (左驾驶型动态 LED 大灯)
型号
所有 (小轿车)
带代码642 (右驾驶型动态 LED 大灯)
1
左前灯组
2
右前灯组
3
左侧大灯控制单元
4
右侧大灯控制单元

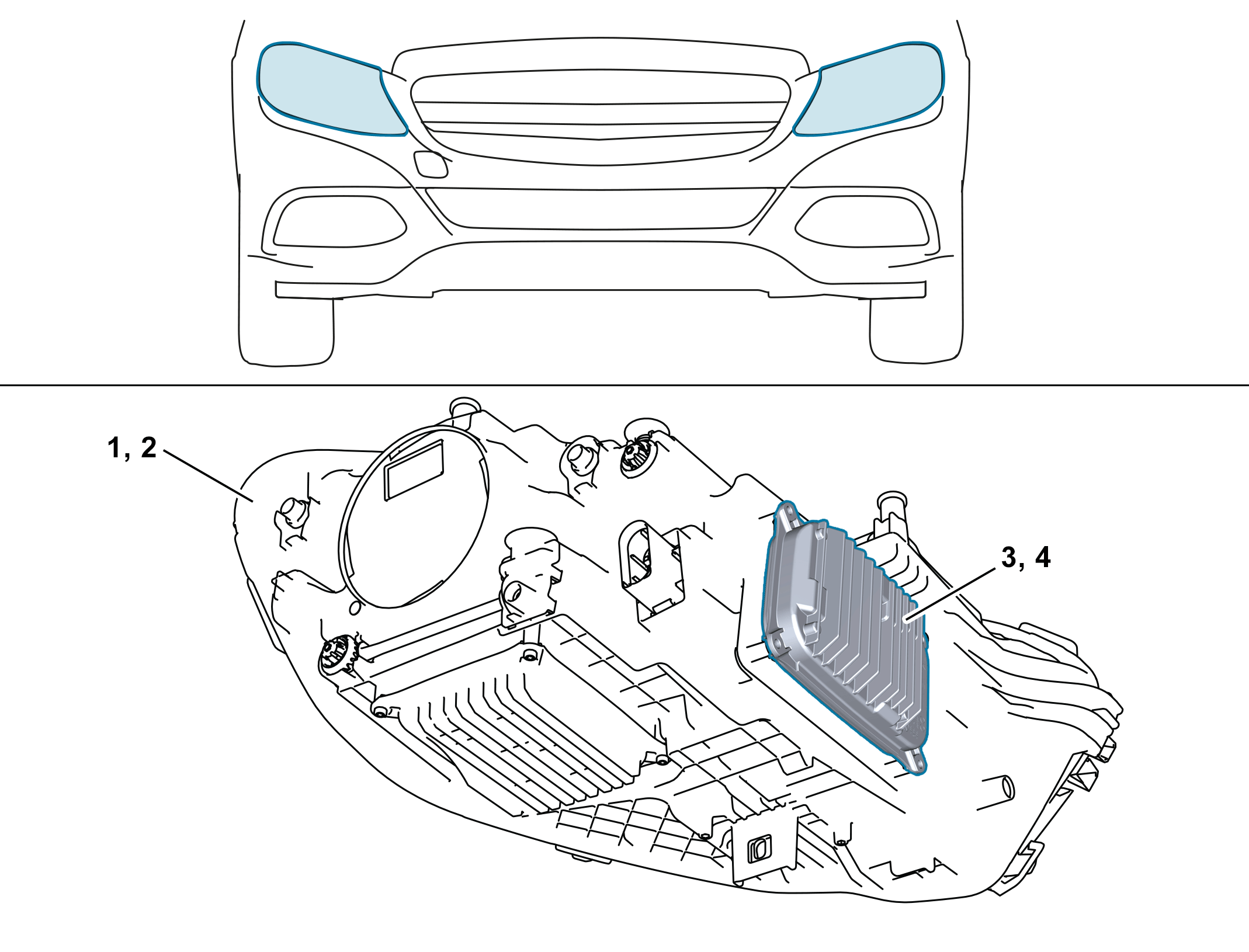

P82.10-8413-76
位置
大灯控制单元位于相应前部灯组的外侧。
i
大灯控制单元通过螺栓固定在相应前部灯组的外壳上。大灯控制单元通过前部灯组与车辆侧线束连接。
任务
大灯控制单元与车辆网络架构相连。其采用主从结合的控制模式。左侧大灯控制单元作为主控制单元，可同步右侧大灯控制单元。
动态 LED 大灯
LED 大灯装备有 LED 矩阵。这些矩阵由可以单独促动的若干个 LED 构成。视所促动的 LED、其形状以及 LED 大灯的版本而定，光锥强度可能会受到影响。
i
自上市车型 247 起，所有灯光功能均由大灯控制单元控制。
大灯控制单元促动以下功能：
•
示宽灯
•
转向信号灯
•
远光灯和大灯闪烁功能输出
•
自动大灯光程调节 (HRA)（仅限左侧大灯控制单元）（装配右侧交通静态 LED 大灯的加拿大版和美版除外）
•
可变灯光分配（动态 LED 大灯）
•
城镇照明
•
乡村照明和弯道照明
•
高速公路照明
•
增强型雾灯功能（取决于 LED 大灯版本）
•
转向灯（动态 LED 大灯）
•
热管理（温度监测）
i
在车型 167、177 上，大灯控制单元通过大灯光程调节实现可变灯光分配。自上市车型 247 起，大灯控制单元完全控制可变灯光分配。
为了执行车外照明功能，大灯控制单元处理以下信息（包括但不限于）：
•
型号编码
•
电路状态
•
发动机运转信号（装配内燃机的车辆）
•
传动系统控制信号
•
车身水平高度
•
前部灯组中的温度
•
照明功能请求
•
环境数据（动态 LED 大灯）
•
自动远光灯（动态 LED 大灯）的对象信息（自上市车型 247 起）
大灯控制单元处理这些输入因素，并发送以下信息（包括但不限于）：
•
远光灯灯光分配请求（动态 LED 大灯）
•
灯光分配状态（动态 LED 大灯）
•
灯光功能状态
•
显示对显示信息的请求。
