GF82.10-P-9891A
LED 矩阵控制单元基本功能
04.06.2020
型号
167, 293
带代码640 (SAE 右驾驶型动态 LED 大灯)
型号
167, 293
带代码641 (左驾驶型动态 LED 大灯)
型号
167, 293
带代码642 (右驾驶型动态 LED 大灯)
型号
213, 238, 257, 290
始自2021年款
带代码640 (SAE 右驾驶型动态 LED 大灯)
型号
213, 238, 257, 290
始自2021年款
带代码641 (左驾驶型动态 LED 大灯)
型号
213, 238, 257, 290
始自2021年款
带代码642 (右驾驶型动态 LED 大灯)

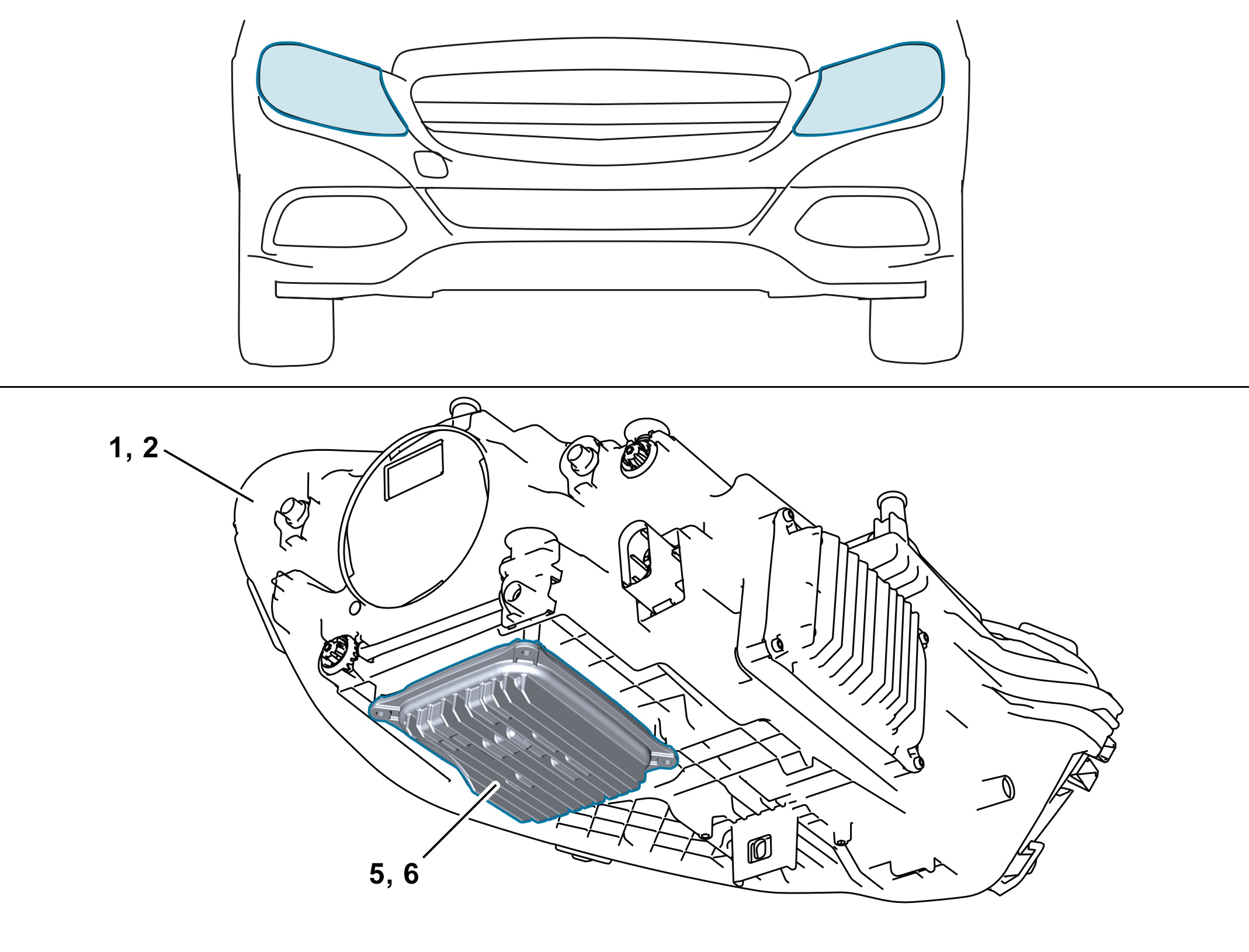

1
左前灯组
2
右前灯组
5
左前 LED 矩阵灯组控制单元
6
右前 LED 矩阵灯组控制单元
P82.10-8414-76
位置
LED 矩阵控制单元位于相应前部灯组的外侧。
i
LED 矩阵控制单元通过螺栓固定在相应前部灯组的外壳上。LED 矩阵控制单元通过前部灯组与车辆侧线束连接。
任务
LED 大灯装备“多光束技术”。执行远光灯功能的灯具均装备能够单独促动的若干个 LED。视所促动的 LED、其形状以及 LED 大灯的版本而定，光锥强度可能会受到影响。
LED 矩阵控制单元与车辆网络架构相连。
LED 矩阵控制单元促动以下功能：
•
近光灯
•
远光灯
•
热管理（温度监控和风扇控制）
为了执行外部照明功能，LED 矩阵控制单元处理以下信息（包括但不限于）：
•
电路状态
•
前部灯组中的温度
•
“开启近光灯”请求
•
“开启远光灯”请求
•
自动远光灯的对象信息
•
“开启风扇电机”请求
•
智能大灯控制状态（可变灯光分配）
•
智能大灯控制的“灯光分配”请求（可变灯光分配）
LED 矩阵控制单元负责处理这些输入因素，并发送以下信息（包括但不限于）：
•
近光灯状态
•
远光灯状态
•
灯光分配状态
•
“展示显示信息”请求
