GF82.20-P-2000FG
车内照明灯手动控制, 功能
07.04.2017

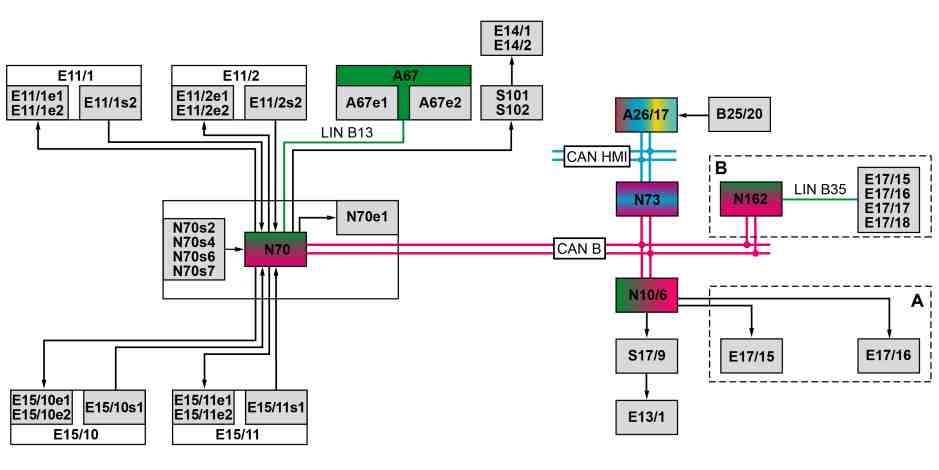

P82.20-4582-79
A26/17
主机
E15/11s1
右后梳妆镜照明灯开关 (车型 213.1, 装配后排化妆镜/代码 U05)
A67
车内后视镜
E17/15
右前脚部位置照明灯
A67e1
左侧阅读灯
E17/16
左前脚部位置照明灯
A67e2
右侧阅读灯
E17/17
左后脚部位置照明灯(装配环境照明灯/代码 877)
B25/20
驾驶员免提装置话筒
E17/18
右后脚部位置照明灯 (装配环境照明灯/代码 877)
E11/1
左后顶灯
N10/6
前信号采集及促动控制模组 (SAM) 控制单元
E11/1e1
左后阅读灯 (装配环境照明灯/代码 877)
N70
车顶控制面板控制单元
E11/1e2
左后车内照明灯
N70e1
前顶灯
E11/1s2
左后阅读灯按钮 (装配环境照明灯/代码 877)
N70s2
后顶灯按钮
E11/2e1
右后阅读灯 (装配环境照明灯/代码 877)
N70s6
左前阅读灯按钮
E11/2e2
右后车内照明灯
N70s7
右前阅读灯按钮
E11/2s2
右后阅读灯按钮 (装配环境照明灯/代码 877)
N73
电子点火开关控制单元
E13/1
手套箱照明灯
N162
环境照明控制单元 (装配环境照明灯/代码 877)
E14/1
左侧遮阳板后视镜照明灯
S17/9
手套箱照明灯开关
E14/2
右侧遮阳板后视镜照明灯
S101
左前后视镜照明灯开关
E15/10
左后梳妆镜装置 (车型 213.1, 装配后排化妆镜/代码 U05)
S102
右前后视镜照明灯开关
E15/10e1
左后梳妆镜装置照明灯 (车型 213.1, 装配后排化妆镜/代码 U05)
CAN B
车内控制器区域网络 (CAN)
E15/10e2
左后梳妆镜顶灯 (车型 213.1, 装配后排化妆镜/代码 U05)
CAN HMI
用户界面控制器区域网络 (CAN)
E15/10s1
左后梳妆镜照明灯开关 (车型 213.1, 装配后排化妆镜/代码 U05)
LIN B13
车顶局域互联网 (LIN)
E15/11
右后梳妆镜装置 (车型 213.1, 装配后排化妆镜/代码 U05)
LIN B35
车内环境照明灯局域互联网 (LIN)
E15/11e1
右后梳妆镜装置照明灯 (车型 213.1, 装配后排化妆镜/代码 U05)
A
环境照明灯/代码 877 除外
E15/11e2
右后梳妆镜顶灯 (车型 213.1, 装配后排化妆镜/代码 U05)
B
装配环境照明灯/代码 877
功能要求, 概述
•
无过电压或低电压
车内照明灯手动控制概述
使用车内照明灯手动控制可开启和关闭车内照明灯, 阅读灯, 后视镜照明灯和手套箱照明灯.
车内照明手动控制功能包含以下子功能:
•
车内照明灯的功能序列
•
阅读照明灯的功能序列
•
后视镜照明灯的功能序列
•
手套箱照明灯的功能序列
车内照明灯的功能序列
车顶控制面板控制单元直接读取顶灯按钮的状态并将其通过车内控制器区域网络 (CAN) 发送至前信号采集及促动控制模组 (SAM) 控制单元. 前信号采集及促动控制模组 (SAM) 控制单元通过车内控制器区域网络 (CAN) 将车内照明灯的开启请求发送至车顶控制面板控制单元, 后者随后直接促动相应组件.
操作前顶灯按钮可手动开启或关闭车内照明灯的以下部件:
•
前顶灯
•
左侧阅读灯 (通过车顶局域互联网 (LIN) 促动)
•
右侧阅读灯 (通过车顶局域互联网 (LIN) 促动)
操作后顶灯按钮手动开启或关闭车内照明灯的以下部件:
•
左后车内照明灯
•
右后车内照明灯
•
左后梳妆镜顶灯 (车型 213.1, 装配后排化妆镜/代码 U05)
•
右后梳妆镜顶灯 (车型 213.1, 装配后排化妆镜/代码 U05)
始自 2017 年 06 月 01 日, 后排乘客区中的车内照明也可通过车辆 (装配驾驶室管理和数据系统以及自动导航系统 (COMAND APS)/代码 531) 中的语音控制开启和关闭. 因此, 驾驶员免提装置话筒由主机直接读取. 主机处理语音信号并将操作信号通过用户接口控制器区域网络 (CAN), 电子点火开关 (EIS) 控制单元和车内控制器区域网络 (CAN) 发送至前信号采集及促动控制模组 (SAM) 控制单元. 前信号采集及促动控制模组 (SAM) 控制单元通过车内控制器区域网络 (CAN) 将车内照明灯的开启请求发送至车顶控制面板控制单元, 后者随后直接促动相应组件.
i
型号 213 始自6/1/17
带代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))
有关语音控制的详细信息, 请参见单独的文档.
在未配备环境照明灯/代码 877 的车辆中, 以下部件也由前信号采集及促动控制模组 (SAM) 控制单元直接促动:
•
右前脚部位置照明灯
•
左前脚部位置照明灯
对于装配环境照明灯/代码 (877) 的车辆, 前信号采集及促动控制模组 (SAM) 控制单元将脚部位置照明灯开启请求通过车内控制器区域网络 (CAN) 发送至环境照明灯控制单元. 环境照明灯控制单元随后通过车内环境照明灯局域互联网 (LIN) 促动以下部件:
•
右前脚部位置照明灯
•
左前脚部位置照明灯
•
右后脚部位置照明灯
•
左后脚部位置照明灯
i
如果自动车内照明控制功能在打开车门后启用, 则可使用相应的阅读灯按钮手动关闭. 然后完全地关闭相应区域.
阅读照明灯的功能序列
阅读灯用于照亮用户前面的特定范围, 不会产生使驾驶员分神的眩目作用.
车顶控制面板控制单元直接读取相关阅读灯按钮的状态并将其通过车内控制器区域网络 (CAN) 传输至前信号采集及促动控制模组 (SAM) 控制单元. 前信号采集及促动控制模组 (SAM) 控制单元通过车内控制器区域网络 (CAN) 将阅读灯的开启请求发送至车顶控制面板控制单元, 后者之后直接促动相应组件.
按下相关的阅读灯按钮, 可手动开启或关闭以下阅读灯部件:
•
左侧阅读灯通过左前阅读灯按钮开启
•
右侧阅读灯通过右前阅读灯按钮开启
•
左后阅读灯通过左后阅读灯按钮 (装配环境照明灯/代码 877) 开启
•
右后阅读灯通过右后阅读灯按钮 (装配环境照明灯/代码 877) 开启
i
型号 213.1
带代码U05 (后座区化妆镜)
首次按下后部顶灯按钮时, 后部梳妆镜顶灯连同后部阅读灯一起促动. 再次按下后顶灯按钮时, 就只促动后排阅读灯.
始自 2017 年 06 月 01 日, 左右两侧的阅读灯也可通过车辆 (装配驾驶室管理和数据系统以及自动导航系统 (COMAND APS)/代码 531) 中的语音控制开启和关闭. 因此, 驾驶员免提装置话筒由主机直接读取. 主机处理语音信号并将操作信号通过用户接口控制器区域网络 (CAN), 电子点火开关 (EIS) 控制单元和车内控制器区域网络 (CAN) 发送至前信号采集及促动控制模组 (SAM) 控制单元. 前信号采集及促动控制模组 (SAM) 控制单元通过车内控制器区域网络 (CAN) 将车内照明灯的开启请求发送至车顶控制面板控制单元, 后者随后直接促动相应组件.
i
型号 213 始自6/1/17
带代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))
有关语音控制的详细信息, 请参见单独的文档.
后视镜照明灯的功能序列
打开或关闭相应的镜盖, 可手动开启或关闭以下后视镜照明灯的部件:
•
左侧遮阳板后视镜照明灯通过左前后视镜照明灯开关开启或关闭
•
右侧遮阳板后视镜照明灯通过右前后视镜照明灯开关开启或关闭
•
左后梳妆镜照明灯通过左后梳妆镜照明灯开关 (车型 213.1, 装配后排化妆镜/代码 U05)
•
右后梳妆镜照明灯通过右后梳妆镜照明灯开关 (车型 213.1, 装配后排化妆镜/代码 U05)
车顶控制面板控制单元直接读取后梳妆镜照明开关的状态并将其通过车内控制器区域网络 (CAN) 传输至前信号采集及促动控制模组 (SAM) 控制单元. 前信号采集及促动控制模组 (SAM) 控制单元通过车内控制器区域网络 (CAN) 将后视镜照明灯的开启请求发送至车顶控制面板控制单元, 后者随后直接促动相应的部件.
i
要保持车载电网蓄电池 (G1) 的电量, 电源在电路 15 断开 30 分钟后中断. 使用中央锁止 (CL [ZV]) 系统锁止车辆时, 断开左侧遮阳板后视镜照明灯和右侧遮阳板后视镜照明灯的电源.
手套箱照明的附加功能要求
•
电路 15R 接通
i
电子点火开关控制单元通过车内控制器区域网络 (CAN) 将电路 15 的状态发送至前信号采集及促动控制模组 (SAM) 控制单元.
手套箱照明灯的功能序列
手套箱照明灯开关由前信号采集及促动控制模组 (SAM) 控制单元供电. 打开手套箱盖即可接通手套箱照明灯的电源.
手套箱照明灯在断开电路 15C 40 秒后就会关闭.
车内照明手动控制的电气功能原理图
PE82.20-P-2056-97DBA
车内照明 (IBL) 系统部件的概述
GF82.20-P-9997FG
