GF82.20-P-5161FG
环境氛围照明系统控制单元部件描述
15.08.2019
型号
213
带代码877 (环境照明灯)
N162
环境照明灯控制单元

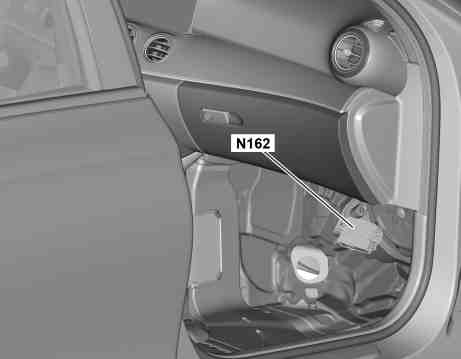

P82.20-4443-11
位置
环境照明灯控制单元位于前排乘客脚部位置.
任务
环境照明灯控制单元执行以下任务:
•
读取传感器和信号
•
评估输入因素
•
促动部件
读取信号
信号由环境照明灯控制单元通过车内控制器区域网络 (CAN) 读取.
评估输入因素
通过集成式微信息处理机评估已读取的输入因素, 然后促动相关部件.
促动部件
通过以下线路促动部件:
•
左前车门环境照明灯局域互联网 (LIN B30)
•
右前车门环境照明灯局域互联网 (LIN B31)
•
左后车门环境照明灯局域互联网 (LIN B32)
•
右后车门环境照明灯局域互联网 (LIN B33)
•
驾驶室环境照明灯局域互联网 (LIN B34)
•
车内环境照明灯局域互联网 (LIN B35)
•
车顶环境照明灯局域互联网 (LIN B36)
左前车门环境照明灯局域互联网 (LIN)
信号由环境照明灯控制单元通过左前车门环境照明灯局域互联网 (LIN) 发送.
右前车门环境照明灯局域互联网 (LIN)
信号由环境照明灯控制单元通过右前车门环境照明灯局域互联网 (LIN) 发送.
左后车门环境照明灯局域互联网 (LIN)
信号由环境照明灯控制单元通过左后车门环境照明灯局域互联网 (LIN) 发送.
右后车门环境照明灯局域互联网 (LIN)
信号由环境照明灯控制单元通过右后车门环境照明灯局域互联网 (LIN) 发送.
驾驶室环境照明灯局域互联网 (LIN)
信号由环境照明灯控制单元通过驾驶室环境照明灯局域互联网 (LIN) 发送.
车内环境照明灯局域互联网 (LIN)
信号由环境照明灯控制单元通过车内环境照明灯局域互联网 (LIN) 发送.
车顶环境照明灯局域互联网 (LIN)
信号由环境照明灯控制单元通过车顶环境照明灯局域互联网 (LIN) 发送.
环境照明控制单元的电路图
PE82.20-P-2101-97DBA
