GF82.20-P-5216FG
车顶控制板控制单元, 部件说明
03.04.2019

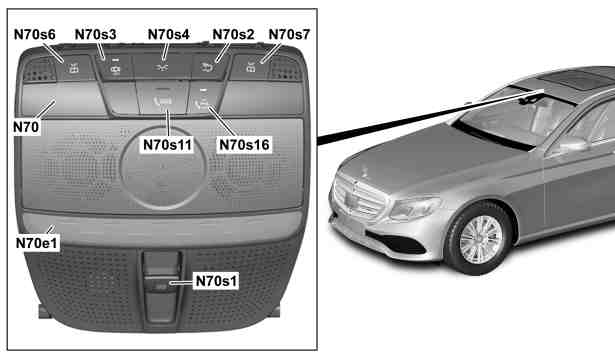

图示为自 2018 年 6 月 1 日起的车型 213.0 上方控制面板控制单元，装配滑动天窗/代码 414 和 HERMES UMTS/代码 360
N70s1
车顶系统开关（装配全景式滑动天窗/代码 413 或滑动天窗/代码 414）
N70s11
SOS 按钮（装配 HERMES UMTS/代码 360 或 HERMES LTE/代码 362）
N70s16
Mercedes me 互联按钮（装配 HERMES UMTS/代码 360 或 HERMES LTE/代码 362）
P82.20-4663-05

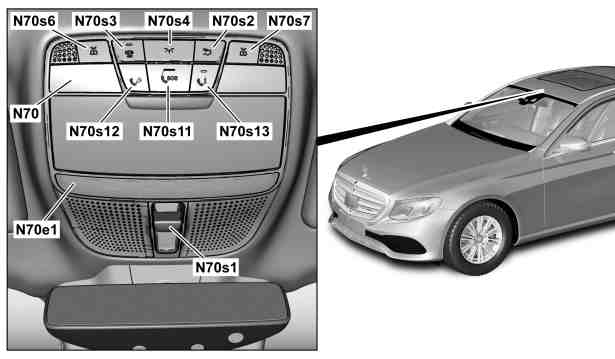

图示截止至 2018 年 5 月 31 日的车型 213.0 上方控制面板控制单元，装配滑动天窗/代码 414 和 HERMES UMTS/代码 360
N70s1
车顶系统开关（装配全景式滑动天窗/代码 413 或滑动天窗/代码 414）
N70s11
SOS 按钮（装配 HERMES UMTS/代码 360 或 HERMES LTE/代码 362）
N70s12
故障救援按钮（装配 HERMES UMTS/代码 360 或 HERMES LTE/代码 362）
N70s13
梅赛德斯-奔驰资讯 (MB-Info) 按钮（装配 HERMES UMTS/代码 360 或 HERMES LTE/代码 362）
P82.20-4361-05
位置
上方控制面板控制单元位于车顶内衬前部。
任务
上方控制面板控制单元执行以下任务：
•
读取信号
•
评估输入因素
•
促动部件
•
超声波收发（装配车内保护系统与防拖车保护系统/代码 882 或防盗警报系统 (ATA) 感测器系统/代码 852）
•
车辆倾角变化检测（装配车内保护系统与防拖车保护系统/代码 882 或防盗警报系统 (ATA) 感测器系统/代码 852）
读取信号
通过以下连接读取输入因素：
•
直通线路
•
车顶局域互联网 (LIN B13)
•
警报系统局域互联网 (LIN B14)（装配车内保护系统和防拖车保护系统/代码 882）
•
车内控制器区域网络 (CAN B)
直通线路
通过直通线路读取以下部件的信号：
•
带集成式风扇的车内温度感测器 (N70b1)
•
车顶系统开关（装配全景式滑动天窗/代码 413 或滑动天窗/代码 414）
•
车内照明灯自动功能按钮
•
前部顶灯按钮
•
后部顶灯按钮
•
左前阅读灯按钮
•
右前阅读灯按钮
•
SOS 按钮（装配 HERMES UMTS/代码 360 或 HERMES LTE/代码 362）
•
故障救援按钮（装配 HERMES UMTS/代码 360 或 HERMES LTE/代码 362，截止至 2018 年 5 月 31 日）
•
梅赛德斯-奔驰资讯 (MB-Info) 按钮（装配 HERMES UMTS/代码 360 或 HERMES LTE/代码 362，截止至 2018 年 5 月 31 日）
•
Mercedes me 互联按钮（自 2018 年 6 月 1 日起，装配紧急呼叫系统 (HERMES)/代码 351）
•
左后顶灯 (E11/1) 中的左后顶灯按钮 (E11/1s1)（装配环境照明灯/代码 877）
•
右后顶灯 (E11/2) 中的右后顶灯按钮 (E11/2s1)（装配环境照明灯/代码 877）
•
左后梳妆镜装置 (E15/10) 中的左后梳妆镜照明开关 (E15/10s1)（车型 213.1，装配后排化妆镜/代码 U05）
•
右后梳妆镜装置 (E15/11) 中的右后梳妆镜照明开关 (E15/11s1)（车型 213.1，装配后排化妆镜/代码 U05）
•
左后玻璃破损感测器 (B39)、右后玻璃破损感测器 (B39/1) 和后车窗玻璃破损感测器 (B39/4)（车型 213.2，装配车内保护系统和防拖车保护系统/代码 882）
车顶局域互联网 (LIN)
信号由上方控制面板控制单元通过车顶局域互联网 (LIN) 读取。
警报系统局域互联网 (LIN)（装配车内保护系统和防拖车保护系统/代码 882）
上方控制面板控制单元通过警报系统局域互联网 (LIN) 读取警报器 (H3/1) 的信号。
车内控制器区域网络 (CAN)
上方控制面板控制单元通过车内控制器区域网络 (CAN) 读取信号。
评估输入因素
微处理器评估输入因子，然后促动相关部件。
促动部件
通过以下连接促动部件：
•
直通线路
•
车顶局域互联网 (LIN)
•
警报系统局域互联网 (LIN)（装配车内保护系统和防拖车保护系统/代码 882）
•
车内控制器区域网络 (CAN)
直通线路
以下部件通过直通线路促动：
•
前部顶灯
•
眼镜盒照明灯 (N70e8)
•
带集成式风扇的车内温度感测器中的风扇电机
•
左侧遮阳板后视镜照明灯 (E14/1) 通过左前后视镜照明灯开关 (S101) 促动
•
右侧遮阳板后视镜照明灯 (E14/2) 通过右前后视镜照明灯开关 (S102) 促动
•
左后顶灯
•
左后阅读灯 (E11/1e1)（装配环境照明灯/代码 877）
•
左后排照明灯 (E11/1e2)
•
右后顶灯
•
右后阅读灯 (E11/2e1)（装配环境照明灯/代码 877）
•
右后排照明灯 (E11/2e2)
•
左后梳妆镜装置（车型 213.1，装配后排化妆镜/代码 U05)
•
左后梳妆镜照明灯 (E15/10e1)
•
左后梳妆镜顶灯 (E15/10e2)
•
右后梳妆镜装置（车型 213.1，装配后排化妆镜/代码 U05)
•
右后梳妆镜照明灯 (E15/11e1)
•
右后梳妆镜顶灯 (E15/11e2)
车顶局域互联网 (LIN)
上方控制面板通过车顶局域互联网 (LIN) 促动以下部件：
•
左侧阅读灯 (A67e1)
•
右侧阅读灯 (A67e2)
•
环境照明灯 (A67e3)
警报系统局域互联网 (LIN)（装配车内保护系统和防拖车保护系统/代码 882）
上方控制面板控制单元通过警报系统局域互联网 (LIN) 促动警报器。
车内控制器区域网络 (CAN)
信号由上方控制面板控制单元通过车内控制器区域网络 (CAN) 发送。
超声波收发（装配车内保护系统与防拖车保护系统/代码 882 或防盗警报系统 (ATA) 感测器系统/代码 852）
上方控制面板控制单元通过发送和接收超声波来监视车内活动。上方控制面板控制单元因此配有以下部件：
•
车内保护系统接收器 (N70a1)
•
左侧车内保护系统发射器 (N70a2)
•
右侧车内保护系统发射器 (N70a3)
车辆倾角变化检测（装配车内保护系统与防拖车保护系统/代码 882 或防盗警报系统 (ATA) 感测器系统/代码 852）
如果集成在上方控制面板控制单元中的侧倾感测器感测到与警报相关的倾角变化，则会发出警报。
上方控制面板 (OCP) 控制单元的电路图
PE54.21-P-2107-97DBA
