GF82.20-P-9890A
车顶控制板控制单元基本功能
23.06.2020
型号
所有 (小轿车)

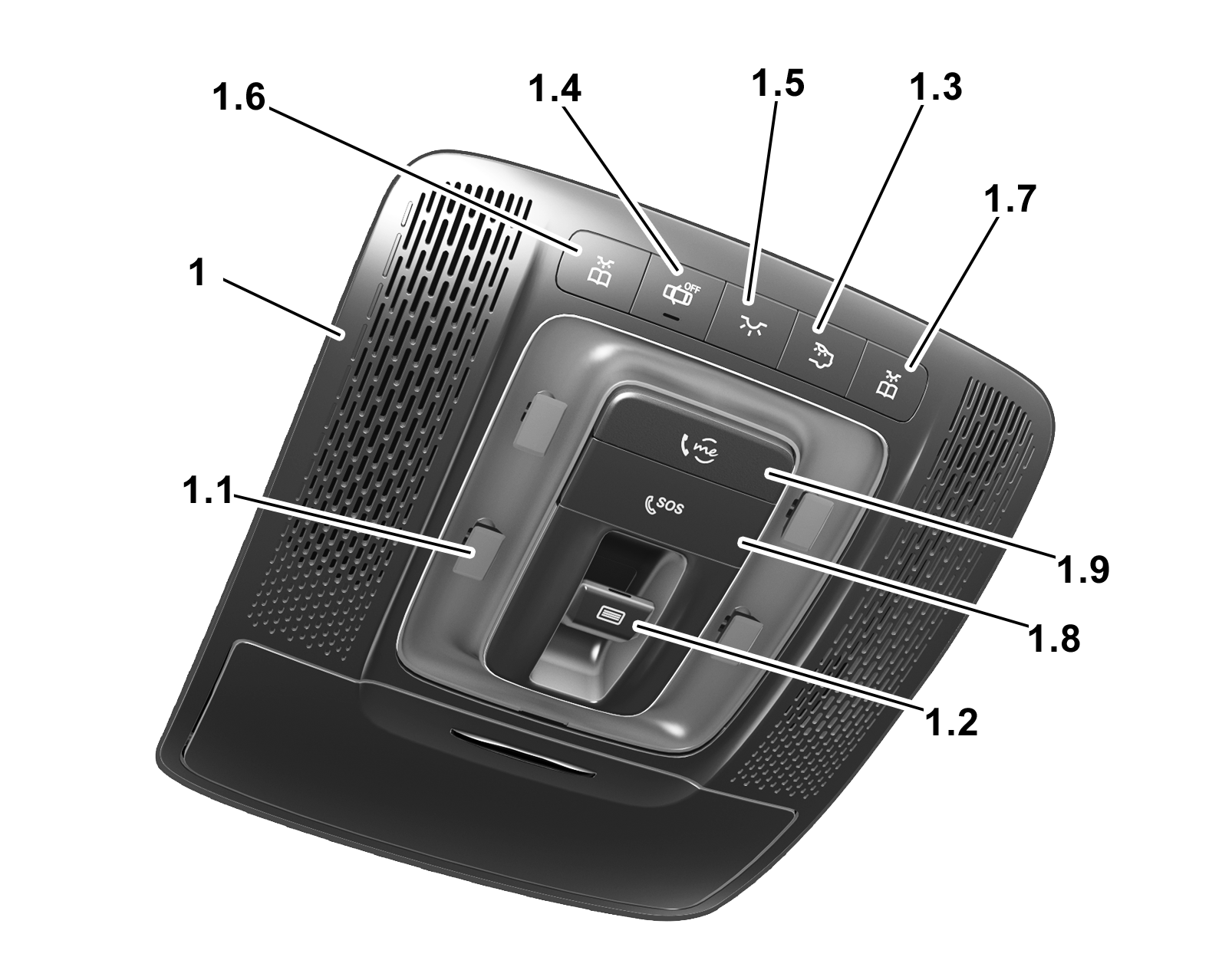

图示为车型 177
1
上方控制面板控制单元
1.1
前顶灯
1.2
车顶系统开关（装配滑动天窗或全景式滑动天窗的车辆）
1.3
后顶灯按钮
1.4
车内照明灯自动功能按钮
1.5
前顶灯按钮
1.6
左前阅读灯按钮
1.7
右前阅读灯按钮
1.8
SOS 按钮（装配车载智能信息服务控制单元的车辆）
1.9
Mercedes me 互联按钮（装配车载智能信息服务控制单元的车辆）
P82.20-A002-11
i
SOS 按钮 (1.8) 位于护盖后面。
一般信息
上方控制面板控制单元 (1) 读取车内照明、滑动天窗和紧急呼叫系统的控制信号。在装配车内保护系统的车辆上，上方控制面板控制单元 (1) 还监测车内状况并检测车辆倾角的改变。在装配玻璃破损感测器的车辆上，上方控制面板控制单元 (1) 读入相应感测器信号。为防止误用车库门遥控开关，在上方控制面板控制单元 (1) 中存储有安全代码。在装配手势识别系统的车辆上，上方控制面板控制单元 (1) 中的手势感测器检查驾驶员和前排乘客的手部动作，并将其转化为控制信号。
位置
上方控制面板控制单元 (1) 位于车顶内衬前部。
功能要求
•
电路 30t 接通
结构
视车辆装备而定，上方控制面板控制单元 (1) 包含以下部件：
•
车内温度感测器（视车型而定）
•
车内保护系统接收器和发射器（装配车内保护系统和防拖车保护系统的车辆）
•
侧倾感测器（装配车内保护系统和防拖车保护系统系统的车辆）
•
手势感测器（装配手势检测系统的车辆）
其他基本功能
手势传感器基本功能
型号 所有 (小轿车)
带代码77B (前部非接触式手势控制系统)
GF82.90-P-2007A
i
