GF82.20-P-9997FG
车内照明 (IBL) 系统部件的概述
24.09.2018

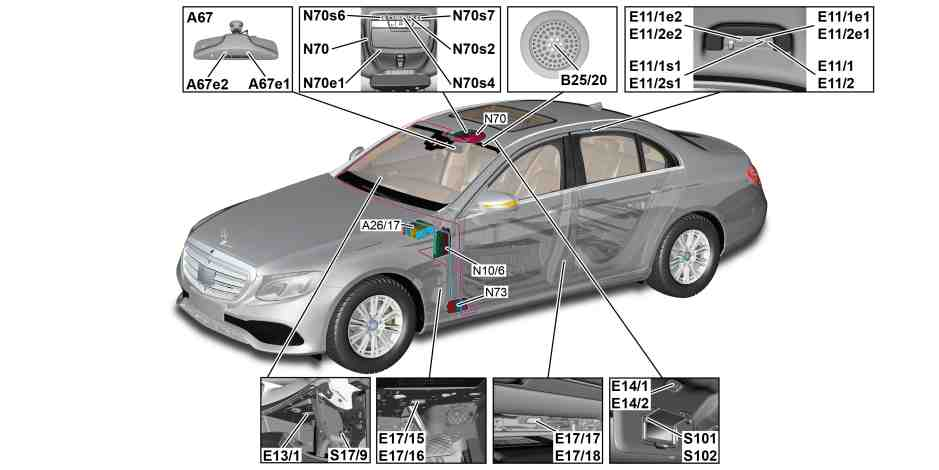

P82.20-4583-79
A26/17
主机
E17/15
右前脚部空间照明灯
A67
内部后视镜
E17/16
左前脚部空间照明灯
A67e1
左侧阅读灯
E17/17
左后脚部位置照明灯（装配环境照明灯/代码 877）
A67e2
右侧阅读灯
E17/18
右后脚部位置照明灯（装配环境照明灯/代码 877）
B25/20
驾驶员免提装置话筒
N10/6
前信号采集及促动控制模组 (SAM) 控制单元
E11/1e1
左后阅读灯（装配环境照明灯/代码 877）
N70e1
前顶灯
E11/1e2
左后排照明灯
N70s2
后顶灯按钮
E11/1s1
左后顶灯按钮（装配环境照明灯/代码 877）
N70s4
前顶灯按钮
E11/2e1
右后阅读灯（装配环境照明灯/代码 877）
N70s7
右前阅读灯按钮
E11/2e2
右后排照明灯
N73
电子点火开关控制单元
E11/2s1
右后顶灯按钮（装配环境照明灯/代码 877）
S17/9
手套箱照明灯开关
E13/1
手套箱照明灯
S101
左前后视镜照明灯开关
E14/1
左侧遮阳板后视镜照明灯
S102
右前后视镜照明灯开关
车型 213.1，装配后排化妆镜/代码 U05
不显示以下部件：
•
左后梳妆镜装置 (E15/10)
•
左后梳妆镜照明灯 (E15/10e1)
•
左后梳妆镜顶灯 (E15/10e2)
•
左后梳妆镜照明灯开关 (E15/10s1)
•
右后梳妆镜装置 (E15/11)
•
右后梳妆镜照明灯 (E15/11e1)
•
右后梳妆镜顶灯 (E15/11e2)
•
右后梳妆镜照明灯开关 (E15/11s1)

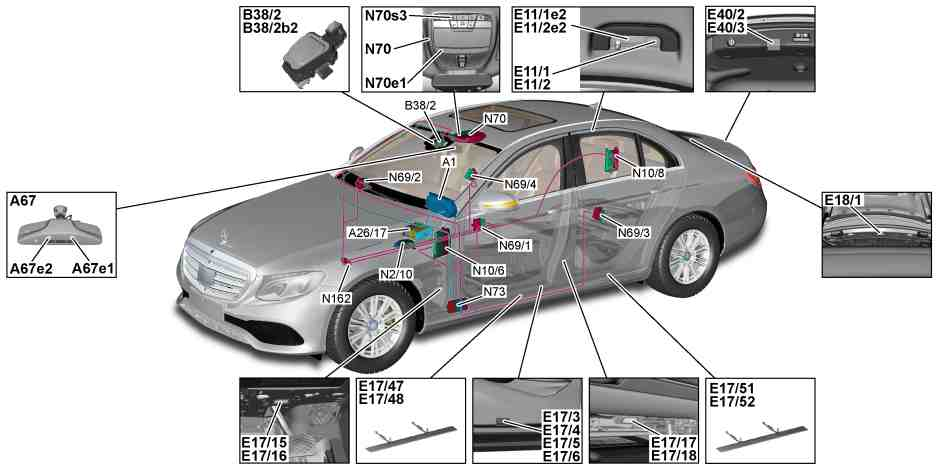

P82.20-4450-79
A1
仪表盘
E17/47
左前照明登车护板（装配带“梅赛德斯-奔驰”字样的照明登车护板/代码 U25）
A26/17
主机
E17/48
右前照明登车护板（装配带“梅赛德斯-奔驰”字样的照明登车护板/代码 U25）
A67
内部后视镜
E17/51
左后照明登车护板（车型 213.1，装配带“梅赛德斯-奔驰”字样的照明车门槛/代码 U25）
A67e1
左侧阅读灯
E17/52
右后照明登车护板（车型 213.1，装配带“梅赛德斯-奔驰”字样的照明车门槛/代码 U25）
A67e2
右侧阅读灯
E18/1
行李箱照明灯（车型 213.0/1）
B38/2
带附加功能的雨量/光线感测器
E40/2
左侧行李箱盖/掀开式尾门环境照明灯和警告灯
B38/2b2
光线感测器
E40/3
右侧行李箱盖/掀开式尾门环境照明灯和警告灯（车型 213.2）
E11/1
左后顶灯
N2/10
辅助防护系统控制单元
E11/1e2
左后排照明灯
N10/6
前信号采集及促动控制模组 (SAM) 控制单元
E11/2
右后顶灯
N10/8
后信号采集及促动控制模组 (SAM) 控制单元
E11/2e2
右后排照明灯
N69/1
左前车门控制单元
E17/3
左前车门下车灯和警告灯（装配环境照明灯/代码 877）
N69/2
右前车门控制单元
E17/4
右前车门下车灯和警告灯（装配环境照明灯/代码 877）
N69/3
左后车门控制单元
E17/5
左后车门下车灯和警告灯（装配环境照明灯/代码 877）
N69/4
右后车门控制单元
E17/6
右后车门下车灯和警告灯（装配环境照明灯/代码 877）
N70
车顶控制板控制单元
E17/15
右前脚部空间照明灯
N70e1
前顶灯
E17/16
左前脚部空间照明灯
N70s3
车内照明灯自动功能按钮
E17/17
左后脚部位置照明灯（装配环境照明灯/代码 877）
N73
电子点火开关控制单元
E17/18
右后脚部位置照明灯（装配环境照明灯/代码 877）
N162
环境氛围照明系统控制单元（装配环境氛围照明系统/代码 877）
车型 213.1，装配后排化妆镜/代码 U05
不显示以下部件：
•
左后梳妆镜装置
•
左后梳妆镜顶灯
•
右后梳妆镜装置
•
右后梳妆镜顶灯
车型 213.2：
不显示以下部件：
•
右侧行李箱灯 (E18/4)
•
左侧行李箱灯 (E185)

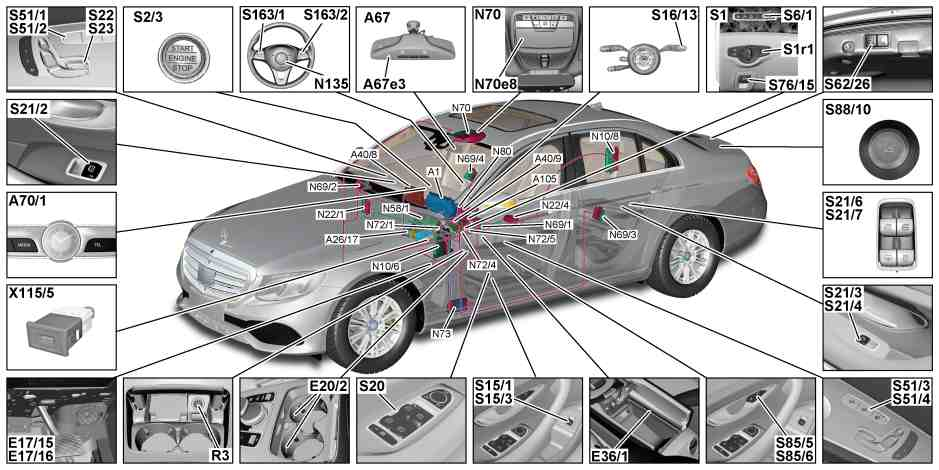

P82.20-4808-79
搜索和符号照明，显示在车型 213.0，截至 2018 年 5 月 31 日
A1
仪表盘
R3
带前烟灰缸照明的点烟器（装配烟灰缸组件/烟具组件/代码 301）
A40/8
音频/驾驶室管理及数据系统 (COMAND) 显示屏
S1r1
仪表照明亮度操作元件
A40/9
音频/驾驶室管理及数据系统 (COMAND) 控制面板（未装配唯一触摸板/代码 446）
S2/3
无钥匙启动 (KEYLESS-GO) 启动/停止按钮
A67
内部后视镜
S6/1
驾驶员侧仪表板按钮组（装配带 PARKTRONIC 的驻车引导装置/代码 235、空气悬挂系统/代码 489、主动式车道保持辅助系统/代码 243 或主动式车道保持辅助系统/代码 238、驾驶辅助组件/代码 23P或驾驶辅助组件增强版/代码 P20 或平视显示系统/代码 463；车型 213.0/1，装配发动机 274、654、642，装配电动后车窗遮阳帘/代码 540；车型 213.2，装配发动机 274、654、642，装配后座区折叠式座椅靠背/代码 287）
A67e3
环境照明灯
S15/1
行李箱盖释放按钮（车型 213.0/1，行李箱盖遥控关闭/代码 881 除外）
A70/1
模拟时钟
S15/3
驾驶员行李箱盖/掀开式尾门控制按钮（车型 213.0/1，装配行李箱盖遥控关闭/代码 881；车型 213.2，装配便捷装载 (EASY-PACK) 电动尾门/代码 890）
A105
触摸板（装配唯一触摸板/代码 446 或触摸板/代码 448）
S16/13
直接选档 (DIRECT SELECT) 换档杆
E17/15
右前脚部空间照明灯
S20
驾驶员侧电动车窗和车外后视镜调节开关组
E17/16
左前脚部空间照明灯
S21/2
前排乘客侧电动车窗开关
E20/2
前排中央控制台杯座照明灯
S21/3
左后电动车窗开关
E36/1
中央控制台扶手储物箱背光灯
S21/4
右后电动车窗开关
N10/6
前信号采集及促动控制模组 (SAM) 控制单元
S21/6
左后车门开关组（装配后车门遮阳帘/代码 297）
N10/8
后信号采集及促动控制模组 (SAM) 控制单元
S21/7
右后车门开关组（装配后车门遮阳帘/代码 297）
N22/1
智能气候控制控制单元
S22
左前座椅调节开关组（装配电动调节式左侧驾驶员座椅/代码 221 或记忆组件/代码 275）
N22/4
后排空调系统操作单元（装配自动空调/代码 581）
S23
右前座椅调节开关组（装配电动调节式右前座椅/代码 222 或记忆组件/代码 275）
N58/1
智能气候控制系统操作单元
S51/1
左前座椅智能气候控制开关组（车型 213.0/2，装配驾驶员和前排乘客座椅智能气候控制/代码 401 或驾驶员和前排乘客座椅加热器/代码 873 或驾驶员和前排乘客座椅加热器增强版/代码 902；车型 213.1）
N69/1
左前车门控制单元
S51/2
右前座椅智能气候控制开关组（车型 213.0/2，装配驾驶员和前排乘客座椅智能气候控制/代码 401 或驾驶员和前排乘客座椅加热器/代码 873 或驾驶员和前排乘客座椅加热器增强版/代码 902；车型 213.1）
N69/2
右前车门控制单元
S51/3
左后排空调座椅开关组（装配后排座椅加热器/代码 872）
N69/3
左后车门控制单元
S51/4
右后排空调座椅开关组（装配后排座椅加热器/代码 872）
N69/4
右后车门控制单元
S62/26
行李箱盖/掀开式尾门控制按钮（车型 213.0/1，装配行李箱盖遥控关闭/代码 881；车型 213.2，装配便捷装载 (EASY-PACK) 电动尾门/代码 890）
N70
车顶控制板控制单元
S76/15
电动驻车制动器开关
N70e8
眼镜盒照明
S85/5
左前车门中央锁止系统内部开关
N72/1
上部控制板控制单元
S85/6
右前车门中央锁止系统内部开关
N72/4
左侧低位控制面板
S88/10
行李箱盖紧急开启开关（车型 213.0，装配加拿大版/代码 460 或美版/代码 494）
N72/5
右侧低位控制面板
S163/1
仪表盘多功能方向盘按钮组
N73
电子点火开关控制单元
S163/2
主机多功能方向盘按钮组
N80
转向柱模块控制单元
X115/5
前排中央控制台 USB 接口（装配多功能电话/代码 899 或装配无线移动电话充电器/代码 897）

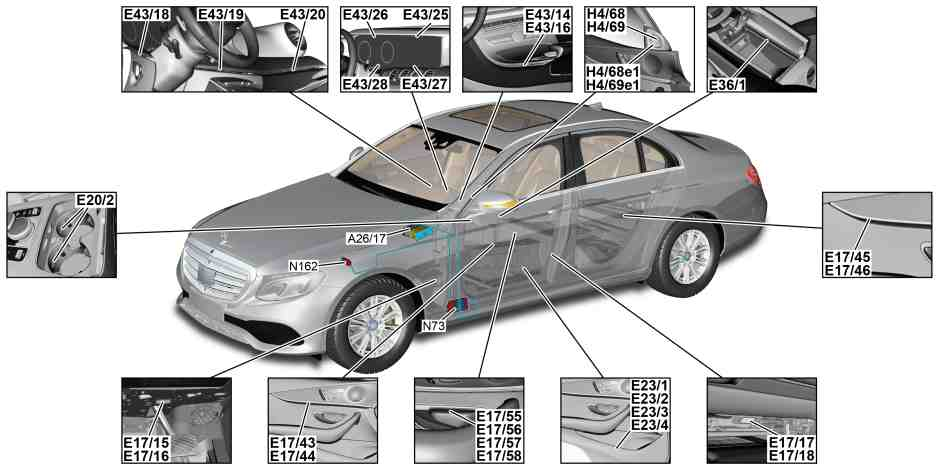

P82.20-4772-79
环境氛围照明系统（装配环境氛围照明系统/代码 877），图示为车型 213.0
A26/17
主机
E23/4
右后车门储物空间照明
E17/15
右前脚部空间照明灯
E36/1
中央控制台扶手储物箱背光灯
E17/16
左前脚部空间照明灯
E43/14
左前中央控制台环境照明灯
E17/17
左后脚坑空间照明灯
E43/16
右前中央控制台环境照明灯
E17/18
右后脚部空间照明灯
E43/18
驾驶员侧环境照明灯
E17/43
左前车门环境照明灯
E43/19
乘客侧车内环境照明灯
E17/44
右前车门环境照明灯
E43/20
乘客侧车外环境照明灯
E17/45
左后车门环境照明灯
E43/25
内侧上部数字仪表盘全显示屏环境氛围照明系统（装配数字仪表盘全屏显示屏/代码 464）
E17/46
右后车门环境照明灯
E43/26
外侧上部数字仪表盘全显示屏环境氛围照明系统（装配数字仪表盘全屏显示屏/代码 464）
E17/55
左前车门拉手环境照明灯
E43/27
内侧下部数字仪表盘全显示屏环境氛围照明系统（装配数字仪表盘全屏显示屏/代码 464）
E17/56
右前车门拉手环境照明灯
E43/28
外侧下部数字仪表盘全显示屏环境氛围照明系统（装配数字仪表盘全屏显示屏/代码 464）
E17/57
左后车门拉手环境照明灯
H4/68
左前车门音响系统高音扬声器（装配高级音响系统/代码 811）
E17/58
右后车门拉手环境照明灯
H4/68e1
左前车门音响系统高音扬声器环境照明灯（装配高级音响系统/代码 811）
E20/2
前排中央控制台杯座照明灯
H4/69
右前车门音响系统高音扬声器（装配高级音响系统/代码 811）
E23/1
左前车门储物空间照明灯
H4/69e1
右前车门音响系统高音扬声器环境照明灯（装配高级音响系统/代码 811）
E23/2
右前车门储物空间照明灯
N73
电子点火开关控制单元
E23/3
左后车门储物空间照明
N162
环境照明灯控制单元
车型 213，装配高级音响系统/代码 811
未显示车顶中央中音扬声器环境照明灯 (E43/55)。
仪表盘,部件说明
A1
GF54.30-P-6000FG
主机（Headunit）部件描述
型号 213
带代码520 (Audio 20 USB)
除了代码506 (收音机 Audio 20 NTG 5.5)
除了代码522 (Audio 20 收音机)
除了代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))
A26/17
GF82.85-P-3140FG
型号 213
带代码522 (Audio 20 收音机)
除了代码506 (收音机 Audio 20 NTG 5.5)
除了代码520 (Audio 20 USB)
除了代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))
A26/17
GF82.85-P-3140FGA
型号 213
带代码506 (收音机 Audio 20 NTG 5.5)
型号 213
带代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))
A26/17
GF82.85-P-3140FGB
音响/驾驶室管理及数据系统 (COMAND) 显示屏的部件说明
A40/8
GF54.30-P-6150FG
音响/驾驶室管理及数据系统 (COMAND) 控制面板的部件说明
型号 213
除了代码446 (Touchpad only)
A40/9
GF54.21-P-4501FG
触摸垫部件描述
型号 213
带代码446 (Touchpad only)
型号 213
带代码448 (Touchpad)
A105
GF54.21-P-4511FG
带辅助功能的雨量和光线传感器部件描述
B38/2
GF54.21-P-6005FG
辅助防护装置控制单元, 部件说明
N2/10
GF91.60-P-4080FG
前侧信号采集及促动控制模组 (SAM) 控制单元的部件说明
N10/6
GF54.21-P-7010FG
后侧信号采集及促动控制模组 (SAM) 控制单元的部件说明
N10/8
GF54.21-P-7030FG
空调控制单元部件描述
N22/1
GF83.40-P-2250FG
后排空调操作单元部件描述
型号 213
带代码581 (自动空调)
N22/4
GF83.40-P-3050FG
前部空调操作单元部件描述
N58/1
GF83.40-P-2260FG
左前车门控制单元的部件说明
N69/1
GF72.29-P-6001FG
右前车门控制单元,部件说明
N69/2
GF72.29-P-6009FG
后车门控制单元的部件说明
N69/3, N69/4
GF72.29-P-6021FG
车顶控制板控制单元, 部件说明
N70
GF82.20-P-5216FG
上部控制面板控制单元, 部件说明
N72/1
GF54.21-P-6040FG
下部控制面板部件描述
N72/4、N72/5
GF54.25-P-4270FG
电子点火开关控制单元的部件说明
N73
GF80.57-P-6001FG
转向柱模块控制单元,部件说明
型号 213
始自2019年款
N80
GF54.21-P-6051FGA
型号 213
截至2019年款
N80
GF54.21-P-6051FG
方向盘电子装置控制单元部件描述
型号 213
始自2019年款
N135
GF82.90-P-4006FG
环境氛围照明系统控制单元部件描述
型号 213
带代码877 (环境照明灯)
N162
GF82.20-P-5161FG
车内照明 (IBL) 的功能说明目录
GF82.20-P-0998FG
