GF82.30-P-0001FG
车窗玻璃雨刮器功能
11.04.2018
型号
213

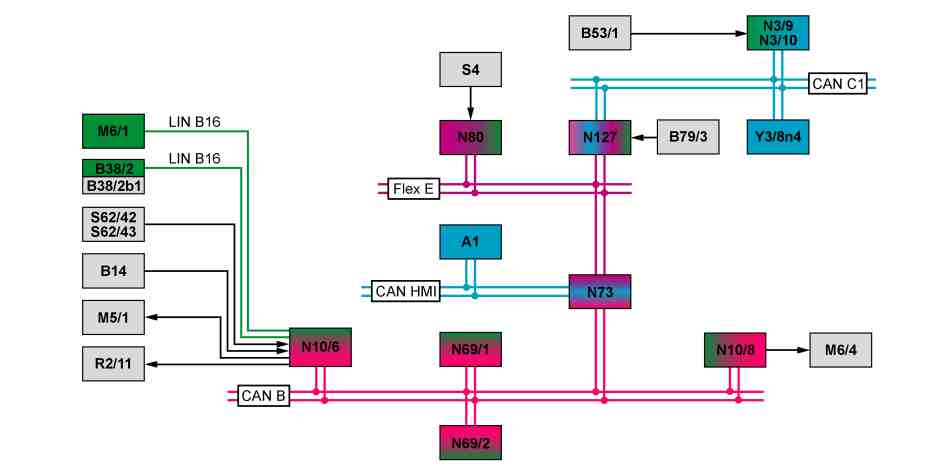

P82.30-3504-79
图示为车型 213
A1
仪表盘
N69/2
右前车门控制单元
B14
车外温度感测器
N73
电子点火开关控制单元
B38/2
带附加功能的雨量/光线感测器
N80
转向柱模块控制单元
B38/2b1
雨量感测器
N127
传动系统控制单元
B53/1
离合器踏板感测器（变速箱 716）
R2/11
喷嘴软管加热器（装配加热式风挡玻璃清洗系统/代码 875）
B79/3
手动变速箱中央换档轴位置感测器（变速箱 716）
S4
组合开关
M5/1
风挡玻璃清洗系统泵
S62/42
右侧发动机罩触点开关
M6/1
雨刮器电机
S62/43
左侧发动机罩接触开关
M6/4
掀开式尾门雨刮器电机（车型 213.2）
Y3/8n4
全集成化变速箱控制单元（变速箱 725）
N3/9
柴油共轨直接喷射系统 (CDI) 控制单元（柴油发动机）
CAN B
车内控制器区域网络 (CAN)
N3/10
电控多端顺序燃料喷注/点火系统 (ME-SFI [ME]) 控制单元（汽油发动机）
CAN C1
传动系统控制器区域网络 (CAN)
N10/6
前信号采集及促动控制模组 (SAM) 控制单元
CAN HMI
用户界面控制器区域网络 (CAN)
N10/8
后部信号采集及促动控制模组 (SAM) 控制单元
Flex E
底盘 FlexRay
N69/1
左前车门控制单元
LIN B16
雨量和光线感测器局域互联网 (LIN)
风挡玻璃雨刮器系统概述
风挡玻璃雨刮器系统控制风挡玻璃的刮水和清洗操作，在车型 213.2 上，它还控制后车窗的刮水和清洗操作。
风挡玻璃雨刮器系统功能包含以下子功能，分别在单独的文档中进行说明：
•
风挡玻璃雨刮器功能
•
风挡玻璃清洗系统功能
•
喷嘴软管加热器功能（装配加热式风挡玻璃清洗系统/代码 875）
•
后车窗风挡玻璃雨刮器系统（车型 213.2）
i
自 2018 年 6 月 1 日起，车辆将具有一个定义的保养项目，当“一次刮水”和电路 15C接通或电路 15C、15R、15 和 50 断开被触发时，该项目将自动触发。至 2018 年 5 月 31 日止，在持续刮水期间，当到达所需位置时，必须切换电路 15C接通或电路 15C、15R、15 和 50 断开。
风挡玻璃雨刮器,功能
GF82.30-P-3004FG
风挡清洗系统, 功能
GF82.35-P-3002FG
喷嘴软管加热器功能
型号 213
带代码875 (加热式风挡玻璃清洗系统)
GF82.35-P-3009FG
后车窗车窗玻璃雨刮器功能
型号 213.2
GF82.30-P-2400FG
