GF82.60-P-0019FG
发动机声音功能
05.04.2019
P82.60-A060-79
A26/17
主机
H4/69
右前车门音响系统高音扬声器（装配高级音响系统/代码 811）
H4/115
左前中央上方控制面板中音扬声器（3D音响）（装配高级音响系统/代码 811）
H4/1
左前车门中音扬声器（未装配高级音响系统/代码 811）
H4/70
左后车门音响系统高音扬声器（装配高级音响系统/代码 811）
H4/116
右前中央上方控制面板中音扬声器（3D音响）（装配高级音响系统/代码 811）
H4/2
右前车门中音扬声器（未装配高级音响系统/代码 811）
H4/71
右后车门音响系统高音扬声器（装配高级音响系统/代码 811）
H4/117
左侧后排中间的中央中音扬声器（3D音响）（装配高级音响系统/代码 811）
H4/3
左后车门中音扬声器（未装配高级音响系统/代码 811）
H4/72
左前车门音响系统低音扬声器/中音扬声器（装配高级音响系统/代码 811）
H4/118
右侧后排中间的中央中音扬声器（3D音响）（装配高级音响系统/代码 811）
H4/4
右后车门中音扬声器（未装配高级音响系统/代码 811）
H4/73
右前车门音响系统低音扬声器/中音扬声器（装配高级音响系统/代码 811）
N3/10
电控多端顺序燃料喷注/点火系统 (ME-SFI) [ME] 控制单元
H4/27
中央仪表板扬声器（装配音响系统/代码 810、HERMES UMTS/代码 360、HERMES LTE/代码 362，未装配高级音响系统/代码 811）
H4/76
中央仪表板高音扬声器（装配高级音响系统/代码 811）
N40/1
发动机声音控制单元（未装配音响系统/代码 810 和高级音响系统/代码 811，自 2018 年 6 月 1 日起的 AMG 车型除外）
H4/33
左前车门高音扬声器（未装配高级音响系统/代码 811）
H4/78
中央仪表板中音扬声器（装配高级音响系统/代码 811）
N40/2
中端音响系统放大器控制单元（AMG 车型，未装配音响系统/代码 810 和高级音响系统/代码 811，自 2018 年 6 月 1 日起）
H4/34
右前车门高音扬声器（未装配高级音响系统/代码 811）
H4/80
左后车门音响系统中音扬声器（装配高级音响系统/代码 811）
N40/3
音响系统放大器控制单元
H4/35
左后车门高音扬声器（装配音响系统/代码 810 或自 2018 年 6 月 1 日起的 AMG 车型）
H4/81
右后车门音响系统中音扬声器（装配高级音响系统/代码 811）
N40/7
高级音响系统放大器控制单元（装配高级音响系统/代码 811）
H4/36
右后车门高音扬声器（装配音响系统/代码 810 或自 2018 年 6 月 1 日起的 AMG 车型）
H4/86
左前车门中音扬声器（装配高级音响系统/代码 811）
N40/14
后部低音扬声器放大器（装配高级音响系统/代码 811）
H4/38
后排低音扬声器（装配高级音响系统/代码 811）
H4/87
右前车门中音扬声器（装配高级音响系统/代码 811）
N127
传动系统控制单元
H4/42
左前脚部位置低音扬声器（适用于右舵驾驶车辆，未装配音响系统/代码 810、高级音响系统/代码 811，装配音响系统/代码 810 和高级音响系统/代码 811）
H4/92
左后环绕立体声音响系统高音扬声器（装配高级音响系统/代码 811）
CAN A
车载智能信息系统 CAN
H4/43
右前脚部位置低音扬声器（适用于左舵驾驶车辆，未装配音响系统/代码 810、高级音响系统/代码 811，装配音响系统/代码 810 和高级音响系统/代码 811）
H4/93
左后环绕立体声音响系统中音扬声器（装配高级音响系统/代码 811）
CAN C1
传动系统控制器区域网络 (CAN)
H4/62
左后环绕立体声音响系统中音扬声器（装配音响系统/代码 810）
H4/94
右后环绕立体声音响系统高音扬声器（装配高级音响系统/代码 811）
A
扬声器系统，装配音响系统/代码 810
H4/63
右后环绕立体声音响系统中音扬声器（装配音响系统/代码 810）
H4/95
右后环绕立体声音响系统中音扬声器（装配高级音响系统/代码 811）
B
扬声器系统，装配高级音响系统/代码 811
H4/68
左前车门音响系统高音扬声器（装配高级音响系统/代码 811）
功能要求，概述
•
发动机运转。
发动机声音
发动机声音功能模拟发动机和排气系统的声音，因为在车内该声音无法完全以其初始形式听到。此处需要考虑行驶条件和发动机负荷。模拟的声音会通过扬声器系统输出，即使音频源启用。当音频输出启动，模拟的声音会增强发出的声音。
驾驶条件根据以下信号定义，这些信号由传动系统控制单元通过传动系控制器区域网络 (CAN) 传输：
•
变速箱模式选择（变速箱 725）
•
接合的档位范围（变速箱 725）
•
车速
•
发动机扭矩
发动机负荷根据以下信号定义，这些信号由电控多端顺序燃料喷注/点火系统 (ME-SFI [ME]) 控制单元通过传动系控制器区域网络 (CAN) 传输：
•
发动机运转状态
•
发动机转速
根据车辆装备，由以下控制单元之一计算相应的声音信号：
•
发动机声音控制单元（未装配音响系统/代码 810 和高级音响系统/代码 811，自 2018 年 6 月 1 日起的 AMG 车型除外）
•
中端音响系统放大器控制单元（AMG 车型，未装配音响系统/代码 810 和高级音响系统/代码 811，自 2018 年 6 月 1 日起）
•
音响系统放大器控制单元（装配音响系统/代码 810）
•
高级音响系统放大器控制单元（装配高级音响系统/代码 811）
未装配音响系统/代码 810 和高级音响系统/代码 811 的车型，自 2018 年 6 月 1 日起的 AMG 车型除外
发动机声音控制单元直接促动以下扬声器：
•
左前车门中音扬声器
•
右前车门中音扬声器
•
左后车门中音扬声器
•
右后车门中音扬声器
•
左前车门高音扬声器
•
右前车门高音扬声器
•
左前脚部位置低音扬声器（右舵驾驶车辆）
•
右前脚部位置低音扬声器（左舵驾驶车辆）
自 2018 年 6 月 1 日起未装配音响系统/代码 810 和高级音响系统/代码 811 的 AMG 车型
中端型音响系统放大器控制单元直接促动以下扬声器：
•
左前车门中音扬声器
•
右前车门中音扬声器
•
左后车门中音扬声器
•
右后车门中音扬声器
•
中央仪表板扬声器
•
左前车门高音扬声器
•
右前车门高音扬声器
•
左后车门高音扬声器
•
右后车门高音扬声器
•
左前脚部位置低音扬声器
•
右前脚部位置低音扬声器
装配音响系统/代码 810 的车辆
音响系统放大器控制单元直接促动以下扬声器：
•
左前车门中音扬声器
•
右前车门中音扬声器
•
左后车门中音扬声器
•
右后车门中音扬声器
•
中央仪表板扬声器
•
左前车门高音扬声器
•
右前车门高音扬声器
•
左后车门高音扬声器
•
右后车门高音扬声器
•
左前脚部位置低音扬声器
•
右前脚部位置低音扬声器
装配高级音响系统/代码 811 的车辆
高级音响系统放大器控制单元直接促动以下扬声器：
•
后排低音扬声器
•
左前脚部位置低音扬声器
•
右前脚部位置低音扬声器
•
左前车门音响系统高音扬声器
•
右前车门音响系统高音扬声器
•
左后车门音响系统高音扬声器
•
右后车门音响系统高音扬声器
•
左前车门音响系统低音扬声器/中音扬声器
•
右前车门音响系统低音扬声器/中音扬声器
•
中央仪表板高音扬声器
•
中央仪表板中音扬声器
•
左后车门音响系统中音扬声器
•
右后车门音响系统中音扬声器
•
左前车门中音扬声器
•
右前车门中音扬声器
•
左后环绕立体声音响系统高音扬声器
•
左后环绕立体声音响系统中音扬声器
•
右后环绕立体声音响系统高音扬声器
•
右后环绕立体声音响系统中音扬声器
•
左前中央上方控制面板中音扬声器（3D音响）
•
右前中央上方控制面板中音扬声器（3D音响）
•
左侧后排中间中音扬声器（3D音响）
•
右侧后排中间中音扬声器（3D音响）

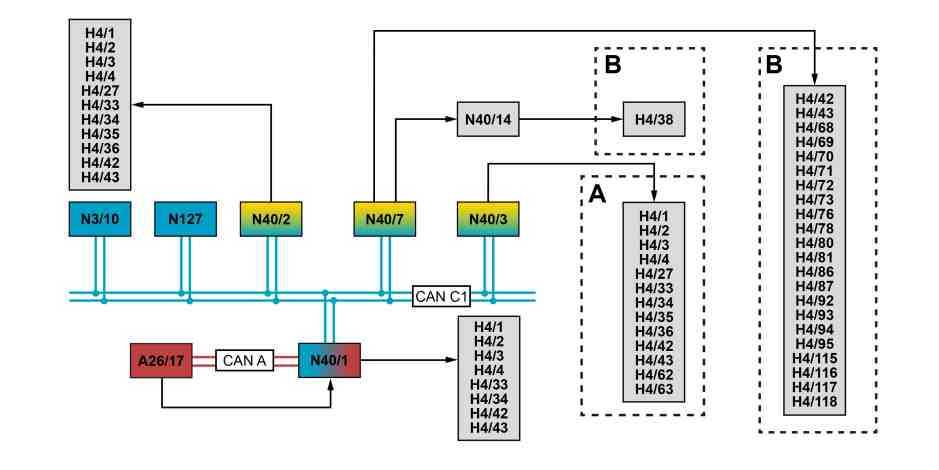

扬声器的电气功能原理图
