GF82.60-P-3118FG
数字式电视调谐器, 部件说明
15.08.2019
型号
213
带代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))
带代码865 (数字电视调谐器)
图示为车型 213.0 (日本版/代码 498 除外)
N143

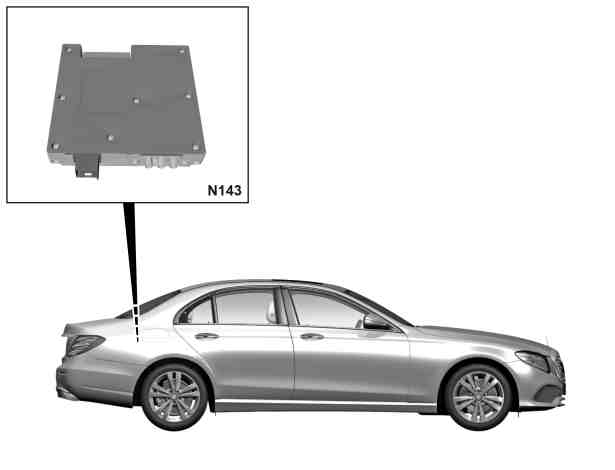

电视调谐器控制单元
P82.60-9573-06
位置
电视调谐器控制单元位于右侧侧壁护盖后方行李箱中的主要总成支架上.
任务
•
接收信号
•
处理信号
•
发送信号
接收信号
•
多媒体传输系统 (MOST)
•
直通线路
多媒体传输系统 (MOST)
电视调谐器控制单元通过多媒体传输系统 (MOST) 与主机 (A26/17) 通信.
直通线路
电视调谐器控制单元通过直通线路接收以下信号:
•
通过电路 31 和电路 30T 供电的电源
•
多媒体传输系统 (MOST) 的电子唤醒
•
TV 1 和数字音频广播 (DAB) 波段 III 天线放大器 (A94/5), 用于 TV-1 信号
•
TV 2 和数字音频广播 (DAB) 波段 III 天线放大器 (A94/6), 用于 TV-2 信号
•
TV 3 天线放大器 (A94/7), 用于 TV-3 信号
处理信号
•
装配电视调谐器/代码 865, 电视调谐器控制单元解码并调制电视信号并将其分离为视频和音频信号.
发送信号
•
多媒体传输系统 (MOST)
•
直通线路
多媒体传输系统 (MOST)
电视调谐器控制单元通过多媒体传输系统 (MOST) 与主机通信. 音频信号传输至主机并传输至音响系统放大器控制单元 (N40/3) (装配音响系统/代码 (810)) 或高级音响系统放大器控制单元 (N40/7) (装配高级音响系统/代码 (811)).
直通线路
电视调谐器控制单元通过直通线路发送以下信号:
•
TV 1 和数字音频广播 (DAB) 波段 III 天线放大器的电源电压
•
TV 2 和数字音频广播 (DAB) 波段 III 天线放大器的电源电压
•
TV 3 天线放大器电源电压
•
视频信号通过高速视频链接 (HSVL) 线路发送至主机 (装配电视调谐器/代码 (865))
车身
在装配日本版/代码 498 的车辆上, 电视调谐器控制单元配备通用接口规范 (CI+) 插槽, 在其中插入了 CI+ 模块. CI+ 插槽配备有护盖.
电视调谐器的电路图
PE82.60-P-2220-97DBA
