GF82.62-P-4212FG
扬声器输出功能
05.04.2019
型号
213
P82.62-4392-79
图示适用于自 2018 年 6 月 1 日起除 AMG 车型之外的车辆
A26/17
主机
H4/43
右前脚部位置低音扬声器（适用于左舵驾驶车辆，未装配音响系统/代码 810、高级音响系统/代码 811，装配音响系统/代码 810 和高级音响系统/代码 811）
H4/92
左后环绕立体声音响系统高音扬声器（装配高级音响系统/代码 811）
A90/4
调谐器装置（装配梅赛德斯智控系统 (Audio 20) 收音机/代码 522、SIRIUS 卫星收音机/代码 536 以及数字广播 (DAB)/代码 537）
H4/62
左后环绕立体声音响系统中音扬声器（装配音响系统/代码 810）
H4/93
左后环绕立体声音响系统中音扬声器（装配高级音响系统/代码 811）
B25/20
驾驶员免提装置话筒（装配高级音响系统/代码 811）
H4/63
右后环绕立体声音响系统中音扬声器（装配音响系统/代码 810）
H4/94
右后环绕立体声音响系统高音扬声器（装配高级音响系统/代码 811）
B25/21
前排乘客免提装置话筒（装配高级音响系统/代码 811）
H4/68
左前车门音响系统高音扬声器（装配高级音响系统/代码 811）
H4/95
右后环绕立体声音响系统中音扬声器（装配高级音响系统/代码 811）
H4/1
左前车门中音扬声器（未装配高级音响系统/代码 811）
H4/69
右前车门音响系统高音扬声器（装配高级音响系统/代码 811）
H4/115
左前中央上方控制面板中音扬声器（3D音响）（装配高级音响系统/代码 811）
H4/2
右前车门中音扬声器（未装配高级音响系统/代码 811）
H4/70
左后车门音响系统高音扬声器（装配高级音响系统/代码 811）
H4/116
右前中央上方控制面板中音扬声器（3D音响）（装配高级音响系统/代码 811）
H4/3
左后车门中音扬声器（未装配高级音响系统/代码 811）
H4/71
右后车门音响系统高音扬声器（装配高级音响系统/代码 811）
H4/117
左侧后排中间的中央中音扬声器（3D音响）（装配高级音响系统/代码 811）
H4/4
右后车门中音扬声器（未装配高级音响系统/代码 811）
H4/72
左前车门音响系统低音扬声器/中音扬声器（装配高级音响系统/代码 811）
H4/118
右侧后排中间的中央中音扬声器（3D音响）（装配高级音响系统/代码 811）
H4/27
中央仪表板扬声器（装配音响系统/代码 810、HERMES UMTS/代码 360、HERMES LTE/代码 362，未装配高级音响系统/代码 811）
H4/73
右前车门音响系统低音扬声器/中音扬声器（装配高级音响系统/代码 811）
N40/3
音响系统放大器控制单元
H4/33
左前车门高音扬声器（未装配高级音响系统/代码 811）
H4/76
中央仪表板高音扬声器（装配高级音响系统/代码 811）
N40/7
高级音响系统放大器控制单元
H4/34
右前车门高音扬声器（未装配高级音响系统/代码 811）
H4/78
中央仪表板中音扬声器（装配高级音响系统/代码 811）
N40/14
后部低音扬声器放大器
H4/35
左后车门高音扬声器（装配音响系统/代码 810）
H4/80
左后车门音响系统中音扬声器（装配高级音响系统/代码 811）
N143
电视调谐器控制单元（装配电视调谐器/代码 865 和驾驶室管理和数据系统以及自动导航系统 (COMAND APS)/代码 531）
H4/36
右后车门高音扬声器（装配音响系统/代码 810）
H4/81
右后车门音响系统中音扬声器（装配高级音响系统/代码 811）
MOST
多媒体传输系统
H4/38
后排低音扬声器（装配高级音响系统/代码 811）
H4/86
左前车门中音扬声器（装配高级音响系统/代码 811）
A
音响系统/代码 810
H4/42
左前脚部位置低音扬声器（适用于右舵驾驶车辆，未装配音响系统/代码 810、高级音响系统/代码 811，装配音响系统/代码 810 和高级音响系统/代码 811）
H4/87
右前车门中音扬声器（装配高级音响系统/代码 811）
B
高级音响系统/代码 811

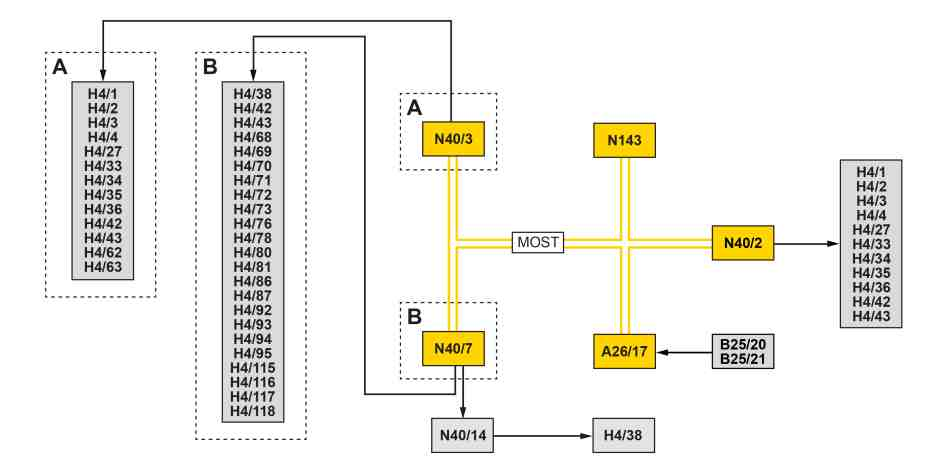

P82.62-A019-79
图示适用于自 2018 年 6 月 1 日起的 AMG 车型
A26/17
主机
H4/62
左后环绕立体声音响系统中音扬声器（装配音响系统/代码 810、高级音响系统/代码 811）
H4/93
左后环绕立体声音响系统中音扬声器（装配高级音响系统/代码 811）
B25/20
驾驶员免提装置话筒（装配高级音响系统/代码 811）
H4/63
右后环绕立体声音响系统中音扬声器（装配音响系统/代码 810、高级音响系统/代码 811）
H4/94
右后环绕立体声音响系统高音扬声器（装配高级音响系统/代码 811）
B25/21
前排乘客免提装置话筒（装配高级音响系统/代码 811）
H4/68
左前车门音响系统高音扬声器（装配高级音响系统/代码 811）
H4/95
右后环绕立体声音响系统中音扬声器（装配高级音响系统/代码 811）
H4/1
左前车门中音扬声器（未装配高级音响系统/代码 811）
H4/69
右前车门音响系统高音扬声器（装配高级音响系统/代码 811）
H4/115
左前中央上方控制面板中音扬声器（3D音响）（装配高级音响系统/代码 811）
H4/2
右前车门中音扬声器（未装配高级音响系统/代码 811）
H4/70
左后车门音响系统高音扬声器（装配高级音响系统/代码 811）
H4/116
右前中央上方控制面板中音扬声器（3D音响）（装配高级音响系统/代码 811）
H4/3
左后车门中音扬声器（未装配高级音响系统/代码 811）
H4/71
右后车门音响系统高音扬声器（装配高级音响系统/代码 811）
H4/117
左侧后排中间的中央中音扬声器（3D音响）（装配高级音响系统/代码 811）
H4/4
右后车门中音扬声器（未装配高级音响系统/代码 811）
H4/72
左前车门音响系统低音扬声器/中音扬声器（装配高级音响系统/代码 811）
H4/118
右侧后排中间的中央中音扬声器（3D音响）（装配高级音响系统/代码 811）
H4/27
中央仪表板扬声器（未装配高级音响系统/代码 811）
H4/73
右前车门音响系统低音扬声器/中音扬声器（装配高级音响系统/代码 811）
N40/2
中端音响系统放大器控制单元（未装配音响系统/代码 810 和高级音响系统/代码 811）
H4/33
左前车门高音扬声器（未装配高级音响系统/代码 811）
H4/76
中央仪表板高音扬声器（装配高级音响系统/代码 811）
N40/3
音响系统放大器控制单元（装配音响系统/代码 810）
H4/34
右前车门高音扬声器（未装配高级音响系统/代码 811）
H4/78
中央仪表板中音扬声器（装配高级音响系统/代码 811）
N40/7
高级音响系统放大器控制单元（装配高级音响系统/代码 811）
H4/35
左后车门高音扬声器（未装配高级音响系统/代码 811）
H4/80
左后车门音响系统中音扬声器（装配高级音响系统/代码 811）
N40/14
后部低音扬声器放大器（装配高级音响系统/代码 811）
H4/36
右后车门高音扬声器（未装配高级音响系统/代码 811）
H4/81
右后车门音响系统中音扬声器（装配高级音响系统/代码 811）
N143
电视调谐器控制单元（装配电视调谐器/代码 865）
H4/38
后排低音扬声器（装配高级音响系统/代码 811）
H4/86
左前车门中音扬声器（装配高级音响系统/代码 811）
MOST
多媒体传输系统
H4/42
左前脚部位置低音扬声器
H4/87
右前车门中音扬声器（装配高级音响系统/代码 811）
A
装配音响系统/代码 810
H4/43
右前脚部位置低音扬声器
H4/92
左后环绕立体声音响系统高音扬声器（装配高级音响系统/代码 811）
B
装配高级音响系统/代码 811
扬声器输出的功能要求，概述
•
电路 30t 接通
•
运输模式未启用
扬声器输出，概述
以下步骤存在差异：
•
扬声器输出（装配高级音响系统/代码 811 的车辆中）
•
扬声器输出（在装配音响系统/代码 810 的车辆中）
•
扬声器输出（自 2018 年 6 月 1 日起除 AMG 车型之外的车辆，未装配音响系统/代码 810 和高级音响系统/代码 811）
•
扬声器输出（自 2018 年 6 月 1 日起的 AMG 车型，未装配音响系统/代码 810 和高级音响系统/代码 811）
•
语音输出时的扬声器促动
i
对于通过语音连接（例如紧急呼叫）进行的车载智能信息服务中的扬声器促动，本文档将不做介绍。
扬声器输出（装配高级音响系统/代码 811 的车辆中）
同时来自于电视调谐器（装配电视调谐器/代码 865 和驾驶室管理和数据系统以及自动导航系统 (COMAND APS)/代码 531）的音频信号，通过多媒体传输系统 (MOST) 传输至高级音响系统放大器控制单元，在此进行最终放大后通过以下扬声器经由直通线路输出：
•
后排低音扬声器
•
左前脚部位置低音扬声器
•
右前脚部位置低音扬声器
•
左前车门音响系统高音扬声器
•
右前车门音响系统高音扬声器
•
左后车门音响系统高音扬声器
•
右后车门音响系统高音扬声器
•
左前车门音响系统低音扬声器/中音扬声器
•
右前车门音响系统低音扬声器/中音扬声器
•
中央仪表板高音扬声器
•
中央仪表板中音扬声器
•
左后车门音响系统中音扬声器
•
右后车门音响系统中音扬声器
•
左前车门中音扬声器
•
右前车门中音扬声器
•
左后环绕立体声音响系统高音扬声器
•
左后环绕立体声音响系统中音扬声器
•
右后环绕立体声音响系统高音扬声器
•
右后环绕立体声音响系统中音扬声器
•
左前中央上方控制面板中音扬声器（3D音响）
•
右前中央上方控制面板中音扬声器（3D音响）
•
左侧后排中间中音扬声器（3D音响）
•
右侧后排中间中音扬声器（3D音响）
高级音响系统放大器控制单元将后排低音扬声器的音频信号发送至后排低音扬声器放大器。
扬声器系统促动期间，音量匹配车内的噪声级。为此，主机通过多媒体传输系统 (MOST) 将车速信号和驾驶员免提装置话筒和前排乘客免提装置话筒（干扰记录）的信号发送至高级音响系统放大器控制单元。
i
型号 213
带代码360 (HERMES UMTS)
型号 213
带代码362 (HERMES LTE)
通过语音连接进行车载智能信息服务时（例如紧急呼叫），中央仪表板中音扬声器用于语音输出，由 HERMES 控制单元 (N112/9) 通过直通线路促动。
i
型号 213
带代码811 (高级音响系统)
在运行期间，左前车门音响系统的高音扬声器和右前车门音响系统的高音扬声器分别经左前车门控制单元 (N69/1) 或右前车门控制单元 (N69/2) 的触动器电机触动后伸出，并且在环境照明灯打开时被照亮。一旦停车，左前车门高音扬声器和右前车门高音扬声器就再次缩回并关闭照明灯。
扬声器输出（在装配音响系统/代码 810 的车辆中）
同时来自于调谐器装置（装配梅赛德斯智控系统 (Audio 20) 收音机/代码 522、SIRIUS 卫星收音机/代码 536、数字广播 (DAB)/代码 537）或来自于电视调谐器（装配电视调谐器/代码 865 和驾驶室管理和数据系统以及自动导航系统 (COMAND APS)/代码 531）的音频信号，通过多媒体传输系统 (MOST) 传输至音响系统放大器控制单元，在此进行最终放大后通过以下扬声器经由直通线路输出：
•
左前车门中音扬声器
•
右前车门中音扬声器
•
左后车门中音扬声器
•
右后车门中音扬声器
•
中央仪表板扬声器
•
左前车门高音扬声器
•
右前车门高音扬声器
•
左后车门高音扬声器
•
右后车门高音扬声器
•
左前脚部位置低音扬声器
•
右前脚部位置低音扬声器
•
左后环绕立体声音响系统中音扬声器
•
右后环绕立体声音响系统中音扬声器
扬声器系统促动期间，音量匹配车内的噪声级。为此，主机通过多媒体传输系统 (MOST) 将车速信号和驾驶员免提装置话筒和前排乘客免提装置话筒（干扰记录）的信号发送至音响系统放大器控制单元。
i
型号 213
带代码360 (HERMES UMTS)
型号 213
带代码362 (HERMES LTE)
通过语音连接进行车载智能信息服务时（例如紧急呼叫），中央仪表板扬声器用于语音输出，由 HERMES 控制单元通过直通线路促动。
扬声器输出（自 2018 年 6 月 1 日起除 AMG 车型之外的车辆，未装配音响系统/代码 810 和高级音响系统/代码 811）
音频信号主机通过直通线路经由以下扬声器输出：
•
左前车门中音扬声器
•
右前车门中音扬声器
•
左后车门中音扬声器
•
右后车门中音扬声器
•
左前车门高音扬声器
•
右前车门高音扬声器
•
左前脚部位置低音扬声器（右舵驾驶车辆）
•
右前脚部位置低音扬声器（右舵驾驶车辆）
i
型号 213
带代码360 (HERMES UMTS)
型号 213
带代码362 (HERMES LTE)
通过语音连接进行车载智能信息服务时（例如紧急呼叫），中央仪表板扬声器用于语音输出，由 HERMES 控制单元通过直通线路促动。
扬声器输出（自 2018 年 6 月 1 日起的 AMG 车型，未装配音响系统/代码 810 和高级音响系统/代码 811）
同时来自于电视调谐器（装配电视调谐器/代码 865 和驾驶室管理和数据系统以及自动导航系统 (COMAND APS)/代码 531）的音频信号，通过多媒体传输系统 (MOST) 传输至中端音响系统放大器控制单元，在此进行最终放大后通过以下扬声器经由直通线路输出：
•
左前车门中音扬声器
•
右前车门中音扬声器
•
左后车门中音扬声器
•
右后车门中音扬声器
•
中央仪表板扬声器
•
左前车门高音扬声器
•
右前车门高音扬声器
•
左后车门高音扬声器
•
右后车门高音扬声器
•
左前脚部位置低音扬声器
•
右前脚部位置低音扬声器
i
型号 213
带代码362 (HERMES LTE)
通过语音连接进行车载智能信息服务时（例如紧急呼叫），中央仪表板扬声器用于语音输出，由 HERMES 控制单元通过直通线路促动。
语音输出时的扬声器促动
语音输出期间（HERMES UMTS/代码 360 除外且 HERMES LTE/代码 362 除外），促动以下扬声器：
•
左前车门中音扬声器
•
右前车门中音扬声器
•
左前车门高音扬声器（未装配高级音响系统/代码 811）
•
右前车门高音扬声器（未装配高级音响系统/代码 811）
•
中央仪表板扬声器（装配音响系统/代码 810）
•
左前车门音响系统高音扬声器（装配高级音响系统/代码 811）
•
右前车门音响系统高音扬声器（装配高级音响系统/代码 811）
•
中央仪表板高音扬声器（装配高级音响系统/代码 811）
•
中央仪表板中音扬声器（装配高级音响系统/代码 811）
扬声器的电气功能原理图
PE82.62-P-2300-97DBA
远程信息处理系统部件概述
GF82.85-P-9999FG
