GF82.85-P-2011FG
电视模式, 功能
21.08.2019

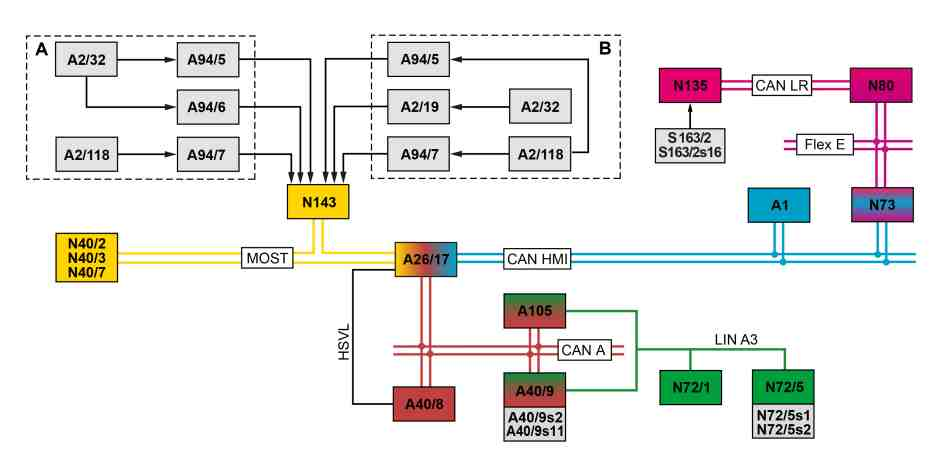

P82.60-A059-79
图示为车型 213，自 2018 年 6 月 1 日起
A2/19
调频 (FM) 2、数字音频广播 (DAB) 和电视 (TV) 2 天线放大器（车型 213.2）
N72/5s2
“开启”按钮
A2/32
后车窗天线
N73
电子点火开关控制单元
A2/118
风挡玻璃天线
N80
转向柱模块控制单元
A40/8
音频/驾驶室管理及数据系统 (COMAND) 显示屏
N143
电视调谐器控制单元
A40/9
音频/驾驶室管理及数据系统 (COMAND) 控制面板（未装配唯一触摸板/代码 (446)）
S163/2
主机多功能方向盘按钮组
A40/9s2
“返回”按钮
S163/2s16
音量调节开关
A40/9s11
音频/驾驶室管理及数据系统控制器
CAN A
车载智能信息系统控制器区域网络 (CAN)
A94/5
电视 1 和数字音频广播 (DAB) 波段 III 天线
CAN HMI
用户界面控制器区域网络 (CAN)
A94/6
电视 2 和数字音频广播 (DAB) 波段 III 天线放大器（车型 213.0/1）
CAN LR
方向盘控制器区域网络 (CAN)
A94/7
电视 3 天线放大器
Flex E
底盘 FlexRay
A105
触摸板（装配唯一触摸板/代码 (446) 或触摸板/代码 (448)）
MOST
多媒体传输系统
N40/2
中端音响系统放大器控制单元（AMG 车辆，未装配音响系统/代码 (810) 和高级音响系统/代码 (811)）
LIN A3
低位控制面板 (UBF) 局域互联网 (LIN)
N40/3
音响系统放大器控制单元（装配音响系统/代码 (810)）
HSVL
高速视频链接
N40/7
高级音响系统放大器控制单元（装配高级音响系统/代码 (811)）
A
车型 213.0/1
N72/1
高位控制面板控制单元（装配模拟时钟/代码 (246)）
B
车型 213.2

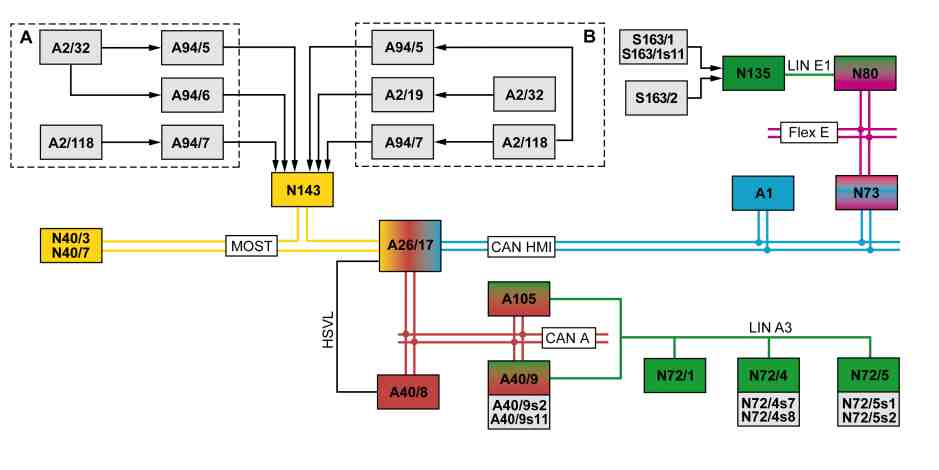

P82.60-9703-79
图示为车型 213，截止至 2018 年 5 月 31 日
A2/19
调频 (FM) 2、数字音频广播 (DAB) 和电视 (TV) 2 天线放大器（车型 213.2）
N72/5s1
音量控制按钮（自动变速箱）
A2/32
后车窗天线
N72/5s2
“开启”按钮（自动变速箱）
A2/118
风挡玻璃天线
N73
电子点火开关控制单元
A40/8
音频/驾驶室管理及数据系统 (COMAND) 显示屏
N135
方向盘电子装置
A40/9
音频/驾驶室管理及数据系统 (COMAND) 控制面板（未装配唯一触摸板/代码 (446)）
N143
电视调谐器控制单元
A40/9s2
“返回”按钮
S163/1
仪表盘多功能方向盘按钮组
A40/9s11
音频/驾驶室管理及数据系统控制器
S163/1s11
音量控制按钮
A94/5
电视 1 和数字音频广播 (DAB) 波段 III 天线
S163/2
主机多功能方向盘按钮组
A94/6
电视 2 和数字音频广播 (DAB) 波段 III 天线放大器（车型 213.0/1）
CAN A
车载智能信息系统控制器区域网络 (CAN)
A94/7
电视 3 天线放大器
CAN HMI
用户界面控制器区域网络 (CAN)
A105
触摸板（装配唯一触摸板/代码 (446) 或触摸板/代码 (448)）
Flex E
底盘 FlexRay
N40/3
音响系统放大器控制单元（装配音响系统/代码 (810)）
MOST
多媒体传输系统
N40/7
高级音响系统放大器控制单元（装配高级音响系统/代码 (811)）
LIN A3
低位控制面板 (UBF) 局域互联网 (LIN)
N72/1
高位控制面板控制单元（装配模拟时钟/代码 (246)）
LIN E1
转向系统局域互联网 (LIN)
N72/4
左侧低位控制面板
HSVL
高速视频链接
N72/4s7
音量控制按钮（手动变速箱）
A
车型 213.0/1
N72/4s8
“开启”按钮（手动变速箱）
B
车型 213.2
i
型号 213
带代码446 (Touchpad only)
带代码865 (数字电视调谐器)
型号 213
带代码448 (Touchpad)
带代码865 (数字电视调谐器)
触摸板相关信息
触摸板以两种变型进行安装。
变型（装配触摸板/代码 (448)）：触摸板与音频/驾驶室管理及数据系统 (COMAND) 控制面板一起安装。触摸板仅与车载智能信息系统 CAN 连接。
变型 2（装配唯一触摸板/代码 (446)）：安装触摸板，代替音频/驾驶室管理及数据系统 (COMAND) 控制面板。此时，高位控制面板控制单元、左侧低位控制面板和右侧低位控制面板通过 UBF-LIN 与触摸板连接。触摸板还与车载智能信息系统 CAN 相连。
功能要求概述
•
电路 30t 接通
•
运输模式未启用
•
无智能手机通过 Android Auto 或 CarPlay 接入
电视模式
电视调谐器控制单元允许接收数字电视节目。节目内容在音频/驾驶室管理及数据系统 (COMAND) 显示屏上显示。
可使用相应低位控制面板上的“开启”按钮开启主机。低位控制面板控制单元通过低位控制面板-局域互联网 (LCP-LIN)、音频/驾驶室管理及数据系统 (COMAND) 控制面板（未装配唯一触摸板/代码 (446)）或触摸板（装配唯一触摸板/代码 (446)）和车载智能信息系统控制器区域网路 (CAN) 将“开启”按钮的状态信号发送至主机。
未装配日版/代码 (498)的车辆
按照数字视频地面广播标准（DVB-T、DTV-T2），在 470 至 700 兆赫的频率范围内接收电视节目。除了 MPEG-2 视频压缩标准之外，还支持视频压缩标准 MPEG-4 和 MPEG-H (H.265)。通过 CI+（通用接口规范）模块可接收加密程序。
电视调谐器控制单元当前具有以下功能：
•
视频文本（页数：100 到 899）
•
当前可接收的电视台频道清单
•
上次的设定
•
国家/地区设定
•
信息（关于当前选定电视台的信息）
i
视频文本功能：主要位于中欧的一些电视台也将其电视节目与视频文本一起提供。为此，电视调谐器控制单元装备单独的视频文本解码器。仅支持使用拉丁文 ASCII 字符的视频文本广播，即不支持希腊文或西里尔文字符。
装配日版/代码 (498) 的车辆
对于数字电视接收，除“全频段”子标准之外，还支持“单频段”子标准（移动电话电视标准）。
电视调谐器控制单元具有以下功能：
•
数字图象存储
•
上次的设定
•
广播标记语言 (BML)：电视调谐器控制单元支持所有可接收日本电视台的视频文本。这使信息可以像在天气、新闻等小型网站上那样显示。通过在设定列表中选择地区，您可以获得具体地区的信息。
•
电子节目指南 (EPG)：EPG 显示关于节目开始和结束的信息以及关于各电视台电视节目的详细信息。
•
双语功能：各电视台均支持使用两种语言，例如日语在主声道上，英语在次声道上。
电视功能可以使用以下控制器来操作：
•
多功能方向盘按钮组
借助主机多功能方向盘按钮组，自 2018 年 6 月 1 日起，电视功能（包括音量控制）可以通过音量调节开关来操作。在截止至 2018 年 5 月 31 日的车辆上，音量可以通过音量控制按钮在仪表盘多功能方向盘按钮组处进行设定。
多功能方向盘按钮组的操作信号通过方向盘电子装置直接读取。方向盘电子装置（自 2018 年 6 月 1 日起）通过方向盘控制器区域网络 (CAN) 或（截止至 2018 年 5 月 31 日）通过转向系统局域互联网 (LIN) 将这些操作信号传输至转向柱管模块控制单元，然后从那里通过悬挂系统 FlexRay、电子点火开关控制单元和用户界面控制器区域网络 (CAN) 将这些信号传输至仪表盘。仪表盘通过用户界面控制器区域网络 (CAN) 将多功能方向盘按钮组的控制信号传输至主机。
•
音频/驾驶室管理及数据系统 (COMAND) 控制面板（未装配唯一触摸板/代码 (446)）
音频/COMAND 控制器以及音频/驾驶室管理及数据系统 (COMAND) 控制面板上的“Back”（后退）按钮可用于操作电视功能。
音频/驾驶室管理及数据系统 (COMAND) 控制面板通过车载智能信息系统 CAN 将控制信号传输至主机。
•
触摸板（装配唯一触摸板/代码 (446)）
电视功能可以通过触摸板来操作。触摸板通过车载智能信息系统 CAN 将操作信号传输至主机。
•
高位控制面板控制单元（装配模拟时钟/代码 (246)），低位控制面板
电视功能可以通过高位控制面板控制单元来启动。音量可以通过对应的低位控制面板上的音量控制按钮来调节。高位控制面板控制单元和低位控制面板通过低位控制面板-局域互联网 (LCP-LIN)、音频/驾驶室管理及数据系统 (COMAND) 控制面板（未装配唯一触摸板/代码 (446)）或触摸板（装配唯一触摸板/代码 (446)）和车载智能信息系统控制器区域网路 (CAN) 将操作信号传输至主机。
电视调谐器控制单元将电视信号中的视频和音频信号分离。
电视模式功能包含以下子功能：
•
电视信号接收
•
视频信号输出
•
音频信号输出
电视信号接收
电视 1 信号通过后车窗天线（车型 213.0/1）或风挡玻璃天线（车型 213.2）接收，并通过电视 1 和数字广播波段 III 天线放大器转发至电视调谐器控制单元。
电视 2 信号由后车窗天线接收，并通过电视 2 和数字广播波段 III 天线放大器（车型 213.0/1）或调频 2、数字广播和电视 2 天线放大器（车型 213.2）转发至电视调谐器控制单元。
电视 3 信号由风挡玻璃天线接收，并通过电视 3 天线放大器转发至电视调谐器控制单元。
电视调谐器控制单元处理电视信号并将视频信号与音频信号分离。
视频信号输出
电视节目内容在音频/驾驶室管理及数据系统 (COMAND) 显示屏上显示。电视调谐器控制单元将视频信号通过多媒体传输系统 (MOST)、主机和高速视频链接 (HSVL) 线路传送至音频/驾驶室管理及数据系统 (COMAND) 显示屏。此外，主机还将控制信号通过远程信息处理控制器区域网络 (CAN) 传输至音频/驾驶室管理及数据系统 (COMAND) 显示屏。
音频信号输出
音频信号通过扬声器系统输出. 电视调谐器控制单元将音频信号通过多媒体传输系统 (MOST) 传送至主机。主机会放大音频信号，并直接输出它们，或通过多媒体传输系统 (MOST) 将它们发送至以下设备之一：
•
音响系统放大器控制单元（装配音响系统/代码 (810)）
•
高级音响系统放大器控制单元（装配高级音响系统/代码 (811)）
•
中端音响系统放大器控制单元（自 2018 年 6 月 1 日起的 AMG 车辆，未装配音响系统/代码 (810) 和高级音响系统/代码 (811)）
电视模式功能的电气功能图
PE82.85-P-2065-97DBA
远程信息处理系统部件概述
GF82.85-P-9999FG
