GF82.85-P-2030FG
音频模式,功能
05.04.2019
i
型号 213
带代码446 (Touchpad only)
型号 213
带代码448 (Touchpad)
触摸板 (A105) 上的信息
触摸板以两种变型进行安装。
变型 1（装配触摸板/代码 (448)）：触摸板与音频/驾驶室管理及数据系统 (COMAND) 控制面板 (A40/9) 一起安装。触摸板仅与车载智能信息系统 CAN (CAN A) 连接。
变型 2（装配唯一触摸板/代码 (446)）：安装触摸板，代替音频/驾驶室管理及数据系统 (COMAND) 控制面板。此时，高位控制面板控制单元 (N72/1)，左侧低位控制面板 (N72/4) 和右侧低位控制面板 (N72/5) 通过低位控制面板 (UBF) 局域互联网 (LIN) (LIN A3) 与触摸板连接。触摸板还与车载智能信息系统 CAN 相连。

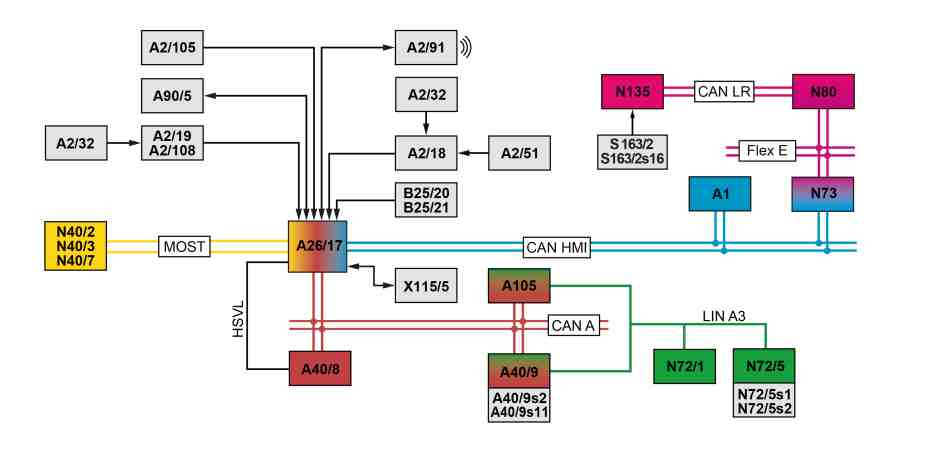

P82.60-A058-79
图示为车型 213，自 2018 年 6 月 1 日起
A1
仪表盘
N40/7
高级音响系统放大器控制单元（装配高级音响系统/代码 (811)）
A2/18
调频 (FM)、调幅 (AM)、中央锁止系统 (CL)、数字音频广播 (DAB) 和无钥匙启动 (KEYLESS-GO) 天线放大器
N72/1
高位控制面板控制单元（装配模拟时钟/代码 (246)）
A2/19
调频 (FM) 2、数字音频广播 (DAB) 和电视 (TV) 2 天线放大器（车型 213.2）
N72/5
右侧低位控制面板
A2/32
后车窗天线
N72/5s1
音量控制按钮
A2/51
后扰流板天线（车型 213.2）
N72/5s2
“开启”按钮
A2/91
蓝牙 (Bluetooth®) 天线
N73
电子点火开关控制单元
A2/105
卫星数字广播服务 (SDARS) 天线（装配 SIRIUS 卫星收音机/代码 (536)）
N80
转向柱模块控制单元
A2/108
调频 (FM) 2 和数字音频广播 (DAB) 波段 III 天线放大器（车型 213.0/1）
N135
方向盘电子装置
A26/17
主机
S163/2
主机多功能方向盘按钮组
A40/8
音频/驾驶室管理及数据系统 (COMAND) 显示屏
S163/2s16
音量调节开关
A40/9
音频/驾驶室管理及数据系统 (COMAND) 控制面板（未装配唯一触摸板/代码 (446)）
X115/5
前部中央控制台 USB 接口（装配多功能电话/代码 (899) 或装配无线移动电话充电装置/代码 (897)）
A40/9s2
“返回”按钮（未装配唯一触摸板/代码 (446)）
CAN A
车载智能信息系统控制器区域网络 (CAN)
A40/9s11
音频/驾驶室管理及数据系统控制器（未装配唯一触摸板/代码 (446)）
CAN HMI
用户界面控制器区域网络 (CAN)
A90/5
多媒体连接装置
CAN LR
方向盘控制器区域网络 (CAN)
A105
触摸板（装配唯一触摸板/代码 (446) 或触摸板/代码 (448)）
Flex E
底盘 FlexRay
B25/20
驾驶员免提装置话筒
MOST
多媒体传输系统
B25/21
前排乘客免提装置话筒
LIN A3
低位控制面板 (UBF) 局域互联网 (LIN)
N40/2
中端音响系统放大器控制单元（AMG 车辆，未装配音响系统/代码 (810) 和高级音响系统/代码 (811)）
HSVL
高速视频链接
N40/3
音响系统放大器控制单元（装配音响系统/代码 (810)）

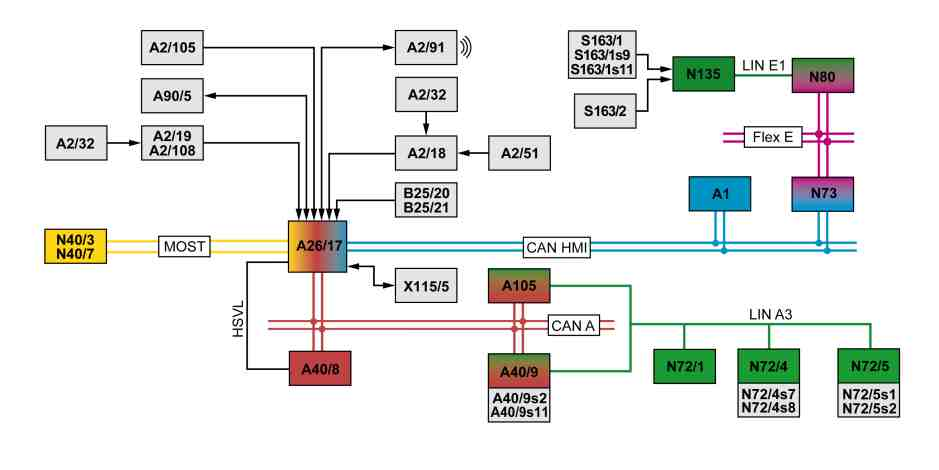

P82.60-9704-79
图示为截止至 2018 年 5 月 31 日装配 Audio 20 NTG 5.5 收音机/代码 (506) 或驾驶室管理和数据系统以及自动导航系统 (COMAND APS)/代码 (531) 的车型 213
A1
仪表盘
N72/4s7
音量控制按钮（手动变速箱）
A2/18
调频 (FM)、调幅 (AM)、中央锁止系统 (CL)、数字音频广播 (DAB) 和无钥匙启动 (KEYLESS-GO) 天线放大器
N72/4s8
“开启”按钮（手动变速箱）
A2/19
调频 (FM) 2、数字音频广播 (DAB) 和电视 (TV) 2 天线放大器（车型 213.2）
N72/5
右侧低位控制面板
A2/32
后车窗天线
N72/5s1
音量控制按钮（自动变速箱）
A2/51
后扰流板天线（车型 213.2）
N72/5s2
“开启”按钮（自动变速箱）
A2/91
蓝牙 (Bluetooth®) 天线
N73
电子点火开关控制单元
A2/105
卫星数字广播服务 (SDARS) 天线（装配 SIRIUS 卫星收音机/代码 (536)）
N80
转向柱模块控制单元
A2/108
调频 (FM) 2 和数字音频广播 (DAB) 波段 III 天线放大器（车型 213.0/1）
N135
方向盘电子装置
A26/17
主机
S163/1
仪表盘多功能方向盘按钮组
A40/8
音频/驾驶室管理及数据系统 (COMAND) 显示屏
S163/1s9
静音功能按钮
A40/9
音频/驾驶室管理及数据系统 (COMAND) 控制面板（未装配唯一触摸板/代码 (446)）
S163/1s11
音量控制按钮
A40/9s2
“返回”按钮
S163/2
主机多功能方向盘按钮组
A40/9s11
音频/驾驶室管理及数据系统控制器
X115/5
前部中央控制台 USB 接口（装配多功能电话/代码 (899) 或装配无线移动电话充电装置/代码 (897)）
A90/5
多媒体连接装置
CAN A
车载智能信息系统控制器区域网络 (CAN)
A105
触摸板（装配唯一触摸板/代码 (446) 或触摸板/代码 (448)）
CAN HMI
用户界面控制器区域网络 (CAN)
B25/20
驾驶员免提装置话筒
Flex E
底盘 FlexRay
B25/21
前排乘客免提装置话筒
MOST
多媒体传输系统
N40/3
音响系统放大器控制单元（装配音响系统/代码 (810)）
LIN A3
低位控制面板 (UBF) 局域互联网 (LIN)
N40/7
高级音响系统放大器控制单元（装配高级音响系统/代码 (811)）
LIN E1
转向系统局域互联网 (LIN)
N72/1
高位控制面板控制单元（装配模拟时钟/代码 (246)）
HSVL
高速视频链接

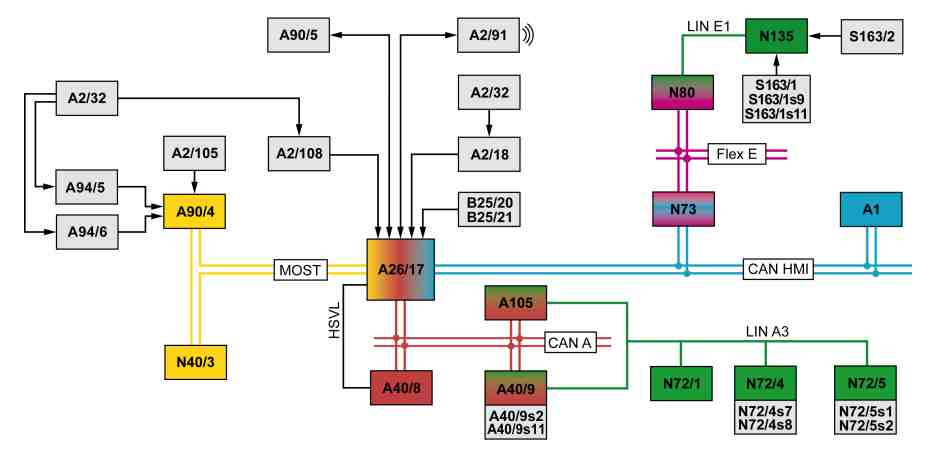

P82.60-9705-79
图示为截止至 2018 年 5 月 31 日装配 Audio 20 收音机/代码 (522) 或 Audio 20 通用串行总线/代码 (520) 的车型 213.0/1
A2/18
调频 (FM)、调幅 (AM)、中央锁止系统 (CL)、数字音频广播 (DAB) 和无钥匙启动 (KEYLESS-GO) 天线放大器
N72/4s7
音量控制按钮（手动变速箱）
A2/32
后车窗天线
N72/4s8
“开启”按钮（手动变速箱）
A2/91
蓝牙 (Bluetooth®) 天线
N72/5
右侧低位控制面板
A2/105
卫星数字音频广播服务 (SDARS) 天线（装配 SIRIUS 卫星收音机/代码 (536) 和 Audio 20 收音机/代码 (522)）
N72/5s1
音量控制按钮（自动变速箱）
A2/108
调频 (FM) 2 和数字音频广播 (DAB) 波段 III 天线放大器
N72/5s2
“开启”按钮（自动变速箱）
A40/8
音频/驾驶室管理及数据系统 (COMAND) 显示屏
N80
转向柱模块控制单元
A40/9
音频/驾驶室管理及数据系统 (COMAND) 控制面板
N135
方向盘电子装置
A40/9s2
“返回”按钮
S163/1
仪表盘多功能方向盘按钮组
A40/9s11
音频/驾驶室管理及数据系统控制器
S163/1s9
静音功能按钮
A90/4
调谐器装置（装配 SIRIUS 卫星广播/代码 (536)、数字音频广播 (DAB)/代码 (537) 和 Audio 20 收音机/代码 (522)）
S163/1s11
音量控制按钮
A90/5
多媒体连接装置
S163/2
主机多功能方向盘按钮组
A94/5
电视 1 和数字音频广播 (DAB) 波段 III 天线放大器（装配数字音频广播 (DAB)/代码 (537) 和 Audio 20 收音机/代码 (522)）
CAN A
车载智能信息系统控制器区域网络 (CAN)
A94/6
电视 2 和数字音频广播 (DAB) 波段 III 天线放大器（装配数字音频广播 (DAB)/代码 (537) 和 Audio 20 收音机/代码 (522)）
CAN HMI
用户界面控制器区域网络 (CAN)
A105
触摸板（装配触摸板/代码 (448) 和 Audio 20 收音机/代码 (522)）
Flex E
底盘 FlexRay
B25/20
驾驶员电话免提装置话筒（装配音响系统/代码 (810) 和 Audio 20 收音机/代码 (522)）
MOST
多媒体传输系统
B25/21
前排乘客电话免提装置话筒（装配音响系统/代码 (810) 和 Audio 20 收音机/代码 (522)）
LIN A3
低位控制面板 (UBF) 局域互联网 (LIN)
N40/3
音响系统放大器控制单元（装配音响系统/代码 (810) 和 Audio 20 收音机/代码 (522)）
LIN E1
转向系统局域互联网 (LIN)
N72/1
高位控制面板控制单元（装配模拟时钟/代码 (246)）
HSVL
高速视频链接

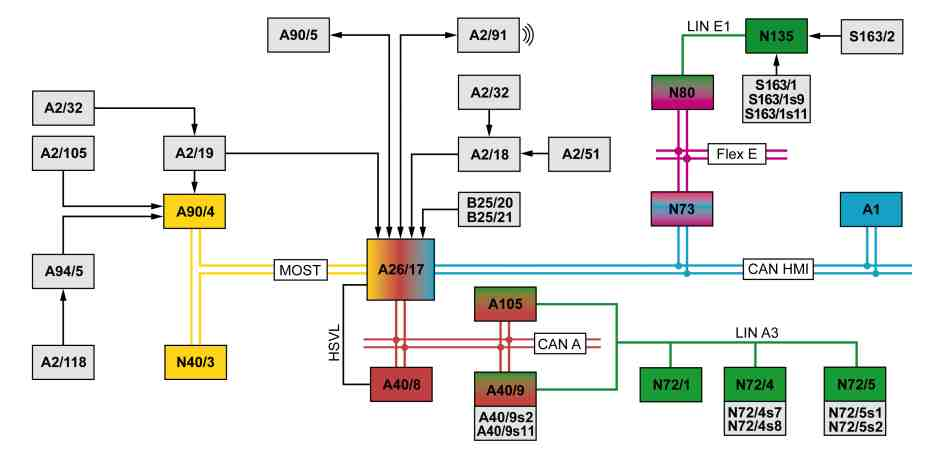

P82.60-9706-79
图示为截止至 2018 年 5 月 31 日装配 Audio 20 收音机/代码 (522) 或 Audio 20 通用串行总线/代码 (520) 的车型 213.2
A2/18
调频 (FM)、调幅 (AM)、中央锁止系统 (CL)、数字音频广播 (DAB) 和无钥匙启动 (KEYLESS-GO) 天线放大器
N72/4s7
音量控制按钮（手动变速箱）
A2/19
调频 (FM) 2、数字音频广播 (DAB) 和电视 2 天线放大器
N72/4s8
“开启”按钮（手动变速箱）
A2/32
后车窗天线
N72/5
右侧低位控制面板
A2/51
后扰流板天线
N72/5s1
音量控制按钮（自动变速箱）
A2/91
蓝牙 (Bluetooth®) 天线
N72/5s2
“开启”按钮（自动变速箱）
A2/105
卫星数字音频广播服务 (SDARS) 天线（装配 SIRIUS 卫星收音机/代码 (536) 和 Audio 20 收音机/代码 (522)）
N73
电子点火开关控制单元
A2/118
风挡玻璃天线（装配数字音频广播 (DAB)/代码 (537)）
N80
转向柱模块控制单元
A40/8
音频/驾驶室管理及数据系统 (COMAND) 显示屏
S163/1
仪表盘多功能方向盘按钮组
A40/9
音频/驾驶室管理及数据系统 (COMAND) 控制面板
S163/1s9
静音功能按钮
A40/9s2
“返回”按钮
S163/1s11
音量控制按钮
A40/9s11
音频/驾驶室管理及数据系统控制器
S163/2
主机多功能方向盘按钮组
A90/4
调谐器装置（装配 SIRIUS 卫星广播/代码 (536)、数字音频广播 (DAB)/代码 (537) 和 Audio 20 收音机/代码 (522)）
CAN A
车载智能信息系统控制器区域网络 (CAN)
A90/5
多媒体连接装置
CAN HMI
用户界面控制器区域网络 (CAN)
A94/5
电视 1 和数字音频广播 (DAB) 波段 III 天线放大器（装配数字音频广播 (DAB)/代码 (537) 和 Audio 20 收音机/代码 (522)）
Flex E
底盘 FlexRay
A105
触摸板（装配触摸板/代码 (448) 和 Audio 20 收音机/代码 (522)）
MOST
多媒体传输系统
B25/20
驾驶员电话免提装置话筒（装配音响系统/代码 (810) 和 Audio 20 收音机/代码 (522)）
LIN A3
低位控制面板 (UBF) 局域互联网 (LIN)
B25/21
前排乘客电话免提装置话筒（装配音响系统/代码 (810) 和 Audio 20 收音机/代码 (522)）
LIN E1
转向系统局域互联网 (LIN)
N40/3
音响系统放大器控制单元（装配音响系统/代码 (810) 和 Audio 20 收音机/代码 (522)）
HSVL
高速视频链接
N72/1
高位控制面板控制单元（装配模拟时钟/代码 (246)）
功能要求概述
•
电路 30t 接通
•
运输模式未启用
音频模式概述
主机通过相应低位控制面板上的“开启”按钮来开启或关闭。音量可以通过音量控制按钮来调节。“开启”按钮和音量控制按钮的状态由相应低位控制面板通过低位控制面板 (UBF) 局域互联网 (LIN)、音频/驾驶室管理及数据系统 (COMAND) 控制面板（未装配唯一触摸板/代码 (446)）或触摸板（装配唯一触摸板/代码 (446)）和车载智能信息系统 CAN 传输至主机。
收音机接收或媒体源的菜单可经由高位控制面板控制单元（装配模拟时钟/代码 (246)）上的按钮调用。高位控制面板控制单元（装配模拟时钟/代码 (246)）通过低位控制面板 (UBF) 局域互联网 (LIN)、音频/驾驶室管理及数据系统 (COMAND) 控制面板（未装配唯一触摸板/代码 (446)）或触摸板（装配唯一触摸板/代码 (446)）和车载智能信息系统 CAN 将操作信号发送至主机。
菜单内容由主机生成并显示在音频/驾驶室管理及数据系统 (COMAND) 显示屏上。主机通过车载智能信息系统 CAN 将“开启”信号传输到音频/驾驶室管理及数据系统 (COMAND)。主机将图像数据通过高速视频链接 (HSVL) 线路传输至音频/驾驶室管理及数据系统 (COMAND)。
音频模式功能可通过音频/驾驶室管理及数据系统 (COMAND) 控制面板上的音频/驾驶室管理及数据系统控制器（未装配唯一触摸板/代码 (446)）选择、启用和调节。“返回”按钮支持菜单导航。音频/驾驶室管理及数据系统 (COMAND) 控制面板通过车载智能信息系统 CAN 将控制信号传输至主机。
音频模式功能可使用触摸板（装配触摸板/代码 (448) 或唯一触摸板/代码 (446)）进行操作。触摸板通过车载智能信息系统 CAN 将操作信号传输至主机。
音频模式功能可以通过主机多功能方向盘按钮组来选择、启用和调节。音量可以使用主机多功能方向盘按钮组的音量调节开关（自 2018 年 6 月 1 日起）或通过仪表盘多功能方向盘按钮组的音量控制按钮（截止至 2018 年 5 月 31 日）来更改。方向盘电子装置直接读取控制信号。方向盘电子装置（自 2018 年 6 月 1 日起）通过方向盘控制器区域网络 (CAN) 或（截止至 2018 年 5 月 31 日）通过转向系统局域互联网 (LIN) 将这些操作信号传输至转向柱管模块控制单元，然后从那里通过悬挂系统 FlexRay、电子点火开关控制单元和用户界面控制器区域网络 (CAN) 将这些信号传输至仪表盘。仪表盘通过用户界面控制器区域网络 (CAN) 将多功能方向盘按钮组的控制信号传输至主机。
在装配驾驶室管理和数据系统以及自动导航系统 (COMAND APS)/代码 (531) 的车辆上，音频模式功能可以通过语音控制系统来操作。驾驶员免提装置话筒将语音命令转化为电信号并转发至主机。
在未装配音响系统/代码 (810) 和高级音响系统/代码 (811) 以及除自 2018 年 6 月 1 日起之外的车辆上，主机根据音量和音调设定，通过车辆的扬声器系统输出音频信号。
在装配音响系统/代码 (810) 的车辆中，主机通过多媒体传输系统 (MOST) 将音频信号和音量以及音调设定传输至促动扬声器系统的音响系统放大器控制单元。
在装配高级音响系统/代码 (811) 的车辆中，主机通过多媒体传输系统 (MOST) 将音频信号和音量以及音调设定传输至促动扬声器系统的高级音响系统放大器控制单元。
对于自 2018 年 6 月 1 日起未装配音响系统/代码 (810) 和高级音响系统/代码 (811) 的 AMG 车辆，主机通过多媒体传输系统 (MOST) 将音频信号以及音量和音调设定发送至中端音响系统放大器控制单元，然后由该单元促动扬声器系统。
i
型号 213
带代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))
由于主机支持在线广播功能，因此可经由互联网通过有效订阅实现无线电接收。
音频模式包含以下子功能：
•
音量和音调设定
•
收音机模式（调频 (FM)、调幅 (AM)、高保真 (HD) 收音机）
•
安全数码 (SD) 卡（装配导航加装预留装置/代码 (355)、地图导航/代码 (357) 或驾驶室管理和数据系统以及自动导航系统 (COMAND APS)/代码 (531)）
•
中央控制台中的连接
•
数字音频广播 (DAB)（装配数字音频广播 (DAB) /代码 (537)）
•
卫星数字音频广播服务 (SDARS)（装配 SIRIUS 卫星收音机/代码 (536)）
•
蓝牙 (Bluetooth®) 音频
音量和音调设定
所有音量和音调设定均使用主机进行选择。此操作可由用户手动进行或由主机自动进行。声音设定显示在音频/驾驶室管理及数据系统 (COMAND) 显示屏上。可使用“声音”菜单为各个应用单独更改声音设定，系统可通过系统设定恢复至默认设定。在装配音响系统/代码 (810) 或高级音响系统/代码 (811) 的车辆上，主机具有附加声音设定。
音量和声音设定功能分为以下子功能：
•
手动音量和音调设定
•
车速感应式音量控制 (SDV)
手动音量和音调设定
通过以下方式可选择手动音量和音调设定：
•
左侧低位控制面板或右侧低位控制面板上的音量控制按钮用于升高或降低媒体源的音量。
•
多媒体源的音量可以使用主机多功能方向盘按钮组的音量调节开关（自 2018 年 6 月 1 日起）或通过仪表盘多功能方向盘按钮组的音量控制按钮（截止至 2018 年 5 月 31 日）来升高或降低。
•
用户可以通过选择“声音”菜单来选择相应的声音设定。
通过促动仪表盘多功能方向盘按钮组上的静音功能（截止至 2018 年 5 月 31 日）按钮或通过按下音量控制按钮，可以中断经由扬声器系统的音频输出。
SDV
借助速度感应音量控制系统调整音量，使之与车辆内部的噪声级相匹配。车内的噪声级通过车速确定，而评估则取决于相应的车身变型。仪表盘通过用户界面控制器区域网络 (CAN) 将车速数据传输至主机。根据此信息，主机或音响系统放大器控制单元（装配音响系统/代码 (810) 或高级音响系统/代码 (811)）或中端音响系统放大器控制单元（自 2018 年 6 月 1 日起的 AMG 车辆，未装配音响系统/代码 (810) 和高级音响系统/代码 (811)）将提高或降低输出水平。
对于装配音响系统/代码 (810) 或高级音响系统/代码 (811) 的车辆，车速感应式音量调节器 [GAL] 通过使用驾驶员电话免提装置话筒或前排乘客电话免提装置话筒进行额外优化。音响系统放大器控制单元（装配音响系统/代码 (810)）或高级音响系统放大器控制单元（装配高级音响系统/代码 (811)）通过主机接收接收驾驶员电话免提装置话筒或前排乘客电话免提装置话筒的信号，计算信号并根据车内或行驶噪声调节音频信号的音量。
收音机模式（调频 (FM)、调幅 (Am)、高保真 (HD) 收音机）
天线接收调频 (FM)（超短波）和调幅 (AM)（中波，并非适用于所有国家版本）频带信号。与收音机接收有关的以下有用信号被调制成这些信号：
•
音乐信号
•
语音信号
•
数据信号（例如交通信息）
装配美版/代码 (494) 或加拿大版/代码 (460) 的车辆具备用于接收高保真无线电的装置。在高保真收音机中，数字信号连同模拟信号一起通过无线电频率发送。这样一来，可以改善音频信号的接收品质，同时还可接收和使用附加信息和服务。这些信号由集成在主机中的音频调谐器处理。
在车型 213.0/1 上，主机通过后车窗天线和调频 (FM)、调幅 (AM)、中央锁止系统 (CL)、数字音频广播 (DAB) 和无钥匙启动 (KEYLESS-GO) 天线放大器和调频 (FM) 2 及数字音频广播 (DAB) 波段 III 天线放大器接收调频 (FM) 1 和调频 (FM) 2 或高保真收音机信号。
在车型 213.2 上，主机通过后扰流板天线 (FM 1) 和后车窗天线 (FM 2) 及调频 (FM)、调幅 (AM)、中央锁止系统 (CL)、数字音频广播 (DAB) 和无钥匙启动 (KEYLESS-GO) 天线放大器以及调频 (FM) 2、数字音频广播 (DAB) 和电视 (TV) 2 天线放大器接收调频 (FM) 1 和调频 (FM) 2 或高保真收音机信号。
主机通过后车窗天线（车型 213.0/1）或后扰流板天线（车型 213.2）和调频 (FM)、调幅 (AM)、中央锁止系统 (CL)、数字音频广播 (DAB) 和无钥匙启动 (KEYLESS-GO) 天线放大器接收调幅 (AM) 信号。
收音机模式涉及以下部件：
•
调幅 (AM) 调谐器
•
带多路径接收的调频 (FM) 双调谐器（调频 (FM)）
•
无线电广播数据系统 (RBDS)（装配美版/代码 (494) 或加拿大版/代码 (460)）或无线电数据系统 (RDS)（未装配美版/代码 (494)、加拿大版/代码 (460) 和日版/代码 (498)）
•
高保真收音机（装配美版/代码 (494) 或加拿大版/代码 (460)）
调幅 (AM) 调谐器
对于中波 (MW) 无线电频带，有用的信号通过调幅 (AM) 广播。集成在主机中的调幅 (AM) 调谐器解调这些信号。也就是说，它将有用的信号（可听频率）与载波信号（不可听频率）分开。
带多路径接收的调频 (FM) 双调谐器（调频 (FM)）
对于调频 (FM) 无线电频带，有用的信号通过调频 (FM) 广播。集成在主机中的调频 (FM) 双调谐器解调这些信号。也就是说，它将有用的信号（可听频率）与载波信号（不可听频率）分开。主机将来自调频 (FM)、调幅 (AM)、中央锁止系统 (CL [ZV])、数字音频广播 (DAB) 和无钥匙启动 (KEYLESS-GO) 天线放大器和调频 (FM) 2 和数字音频广播 (DAB) 波段 III 天线放大器（车型 213.0）或调频 (FM) 2、数字音频广播 (DAB) 和电视 (TV) 2 天线放大器（车型 213.2）的有用信号整合为优化信号（相位差）。
i
型号 213
带代码498 (日本版本)
调频 (FM) 多路转换器的附加调谐器功能集成在主机中，用于车辆信息通信系统 (VICS) 的其他信息。
无线电广播数据系统 (RBDS)（装配美版/代码 (494) 或加拿大版/代码 (460)）或无线电数据系统 (RDS)（未装配美版/代码 (494)、加拿大版/代码 (460) 和日版/代码 (498)）
除收音机节目外，许多收音机电台 (FM) 还广播其他数字信息，例如电台名称、节目类型和交通信息频道标识等。如果无线电数据系统 (RDS) 或无线电广播数据系统 (RBDS) 电台已经调谐，并且无线电数据系统 (RDS) 或无线电广播数据系统 (RBDS) 功能已启动，则此信息将由主机进行评估，并显示在音频/驾驶室管理及数据系统 (COMAND) 显示屏上。
高保真收音机（装配美版/代码 (494) 或加拿大版/代码 (460)）
集成在主机中的音频调谐器解码数字信号。节目服务数据、艺术家体验、交通信息等其他信息和服务显示在音频/驾驶室管理及数据系统 (COMAND) 显示屏上。
SD 卡的附加功能要求（装配导航加装预安装组件/代码 (355)、卡片导航/代码 (357) 或驾驶室管理和数据系统以及自动导航系统 (COMAND APS)/代码 (531)）
•
无智能手机通过 Android Auto 或 CarPlay 标准接入。
SD 卡（装配导航加装预安装组件/代码 (355)、卡片导航/代码 (357) 或驾驶室管理和数据系统以及自动导航系统 (COMAND APS)/代码 (531)）
SD 卡插槽集成在多媒体连接装置中。主机读取多媒体连接装置的信号。启动“存储卡”媒体源可将 SD 卡上存储的音频文件显示在音频/驾驶室管理及数据系统 (COMAND) 显示屏上并由主机进行播放。
中央控制台中连接的附加功能要求
•
无智能手机通过 Android Auto 或 CarPlay 标准接入。
中央控制台中的连接
外部设备（例如，音频播放器、通用串行总线 (USB) 存储棒、iPods 和 MTP 设备）可连接至多媒体连接装置和前部中央控制台 USB 接口（装配多功能电话/代码 (899)、无线移动电话充电装置/代码 (897) 或通过移动电话进行的车辆进入和驾驶认可功能/代码 (896)）。多媒体连接装置和前部中央控制台 USB 接口可通过直通线路与主机相连。
i
型号 213
带代码518 (媒体接口)
附带的三根适配器电缆用于连接外部设备。
i
2 个通用串行总线 (USB) 连接器内置在多媒体连接装置中。
播放多首音乐时，如果所述封面艺术存储在便携式终端（例如 iPod 和通用串行总线 (USB)）中，则相应的封面艺术会显示在音频/驾驶室管理及数据系统 (COMAND) 显示屏上。主机调整清晰度并将文件转换为 JPG 格式。搜索连接设备上的专辑或音乐片段时，相应封面图片也会显示在音频/驾驶室管理及数据系统 (COMAND) 显示屏上。
i
型号 213
带代码464 (全屏数字仪表盘)
封面艺术也会显示在仪表盘中。
数字音频广播 (DAB)（装配数字音频广播 (DAB) /代码 (537)）
主机（装配 Audio 20 NTG 5.5 收音机/代码 (506)、驾驶室管理和数据系统以及自动导航系统 (COMAND APS)/代码 (531)）或调谐器装置（装配 Audio 20 收音机/代码 (522)）允许接收采用数字音频广播 (DAB) 格式的数字无线电。通过数字音频广播 (DAB)，对电台进行分组，即所谓的“信号群”。信号作为数字音频广播 (DAB) 波段 III 信号进行传输。数字音频广播 (DAB) 功能通过主机（装配驾驶室管理和数据系统以及自动导航系统 (COMAND APS)/代码 (531)）或调谐器装置（装配 Audio 20 收音机/代码 (522)）进行调节。控制所需信息或显示内容显示在音频/驾驶室管理及数据系统 (COMAND) 显示屏上。
对于接收分集（最佳信号选择），主机（装配 Audio 20 NTG 5.5 收音机/代码 (506)、驾驶室管理和数据系统以及自动导航系统 (COMAND APS)/代码 (531)）或调谐器装置（装配 Audio 20 收音机/代码 (522)）接收两种数字音频广播 (DAB) 波段 III 信号。
在装配 Audio 20 NTG 5.5 收音机/代码 (506) 或驾驶室管理和数据系统以及自动导航系统 (COMAND APS)/代码 (531) 的车辆上，主机通过调频 (FM) 2 和数字音频广播 (DAB) 波段 III 天线放大器（数字音频广播 (DAB) II，车型 213.0/1）、调频 (FM) 2、数字音频广播 (DAB) 和电视 (TV) 2 天线放大器（数字音频广播 (DAB) II，车型 213.2）或调频 (FM)、调幅 (AM)、中央锁止系统 (CL)、数字音频广播 (DAB) 和无钥匙启动 (KEYLESS-GO) 天线放大器（数字音频广播 (DAB) I）接收来自后车窗天线的数字音频广播 (DAB) 波段 III 信号。
在装配 Audio 20 收音机/代码 (522) 的车型 213.0/1 上，调谐器装置通过电视 (TV) 1 和数字音频广播 (DAB) 波段 III 天线放大器（数字音频广播 (DAB) I）和电视 (TV) 2 和数字音频广播 (DAB) 波段 III 天线放大器（数字音频广播 (DAB) II）接收后车窗天线的数字音频广播 (DAB) 波段 III 信号。
在装配 Audio 20 收音机/代码 (522) 的车型 213.2 上，调谐器装置通过电视 (TV) 1 和数字音频广播 (DAB) 波段 III 天线放大器（数字音频广播 (DAB) I）接收来自风挡玻璃天线的数字音频广播 (DAB) 波段 III 信号并通过调频 (FM) 2、数字音频广播 (DAB) 和电视 (TV) 2 天线放大器（数字音频广播 (DAB) II）接收来自后车窗天线的信号。
数字音频广播 (DAB) 模式启用时，调频 (FM) 双调谐器提供调频 (FM) 音频信号。如果数字音频广播 (DAB) 接收效果开始变差，则接收切换至调频 (FM) 电台，但是仅限于在检查并确保更佳的信号接收效果之后。在此过程中，主机（装配 Audio 20 NTG 5.5 收音机/代码 (506) 或驾驶室管理和数据系统以及自动导航系统 (COMAND APS)/代码 (531)）或调谐器装置（装配 Audio 20 收音机/代码 (522)）补偿数字信号与模拟信号之间的时间偏移。这样，切换几乎可以在无声情况下完成（“无缝链接”）。
数字音频广播 (DAB) 调谐器装置被设计为分集调谐器，具有以下优点：
•
后台运行的调谐器收集所有可用电台和信号群的名称并在音频/驾驶室管理及数据系统 (COMAND) 显示屏上显示。
•
电子节目索引“电子节目指南”的数据，显示在音频/驾驶室管理及数据系统 (COMAND) 显示屏上（例如节目的开始和结束时间（如果电台支持））
•
更快切换至其他信号群
•
具有相同节目的不同信号群之间几乎无声地切换（例如全国不同信号群中的 Deutschland 收音机节目）
•
支持数字广播 (DAB+) 和数字多媒体广播 (DMB) 音频的扩展音频解码器，因此可接收通过这些解码器发送的节目
卫星数字广播服务 (SDARS)（装配 SIRIUS 卫星收音机/代码 (536)）
调谐器装置（装配 Audio 20 收音机/代码 (522)）或主机（装配 Audio 20 NTG 5.5 收音机/代码 (506) 或驾驶室管理和数据系统以及自动导航系统 (COMAND APS)/代码 (531)）能够接收来自供应商“SIRIUS 卫星广播”的电台信号。卫星数字音频广播服务 (SDARS) 系统通过主机进行控制并使用多媒体传输系统 (MOST) 来实现（装配 Audio 20 收音机/代码 (522)）。控制所需的信息或显示内容不仅通过音频/驾驶室管理及数据系统 (COMAND) 显示屏输出，同时也会在仪表盘中输出。
为实现多径接收，SIRIUS 卫星收音机信号会被广播 3 次（使用两个卫星和一个地面发射器）。SIRIUS 卫星收音机（卫星 1、卫星 2、地面电台）的所有三个频道通过卫星数字音频广播服务 (SDARS) 天线接收。
卫星数字音频广播服务 (SDARS) 天线将信号通过直通线路传输至调谐器装置（装配 Audio 20 收音机/代码 (522)）或主机（装配 Audio 20 NTG 5.5 收音机/代码 (506) 或驾驶室管理和数据系统以及自动导航系统 (COMAND APS)/代码 (531)），后者接收并解码信号。通过安装调谐器装置，解码的信号通过多媒体传输系统 (MOST) 发送至主机。
蓝牙 (Bluetooth®) 音频的附加功能要求
•
无智能手机通过 Android Auto 或 CarPlay 标准接入。
蓝牙 (Bluetooth®) 音频
Bluetooth® 天线允许主机接收来自车外设备的蓝牙 (Bluetooth®) 音频信号。蓝牙 (Bluetooth®) 音频分为以下附加信息：
•
搜索设备和授权
•
连接与重新连接
•
元数据及信息显示
搜索设备和授权
用于蓝牙 (Bluetooth®) 音频源授权的现有选项也同样适用于电话通信：
•
通过设备列表搜索
•
外部授权
蓝牙 (Bluetooth®) 音频与电话通信的设备列表设定相同。在相应列表中，只有支持相应功能所对应的蓝牙 (Bluetooth®) 协议的设备才能在搜索中被查找到并显示。对于蓝牙 (Bluetooth®) 音频，这些协议为音频/视频遥控协议 (AVRCP) 和高级音频分配协议 (A2DP)，而对于电话，协议是指免提协议 (HFP)。如果设备支持这两个功能，则该设备会在获得授权后出现在两个列表中。
连接与重新连接
获得授权的设备可通过在对应列表中选择进行连接。如果已连接的设备支持免提协议 (HFP) 以及音频/视频遥控控制协议/高级音频分配协议 (AVRCP/A2DP)，则所有的协议都会被连接。此时，该设备不仅是一部电话，而且也是蓝牙 (Bluetooth®) 音频源。在大多数设备上，需要启动设备上的播放器，从而通过主机进行控制。
启动后，主机继续执行以下策略：
对于装配多功能电话/代码 (899) 或无线移动电话充电装置/代码 (897) 的车辆，主机搜索上次登录的两部移动电话，首先通过近场通讯 (NFC)，然后通过蓝牙 (Bluetooth®) 进行搜索。主机将会连接其中首先响应请求的移动电话。
对于装配带蓝牙 (Bluetooth®) (SAP) 的电话模块/代码 379 的车辆，主机首先搜索上次在车辆中使用的最后两部 SAP 电话（SIM 访问协议）。如果其中首先响应此查询的 SAP 电话没有通过蓝牙与其他设备相连，则主机将连接此电话。
如果通过近场通讯 (NFC) 或蓝牙 (Bluetooth®) 通信没有发现移动电话或没有发现可连接的 SAP 电话，则主机将搜索上次在车辆中使用的最后两部移动电话。如果发现这些设备中的其中之一，则主机将连接该设备。如果该设备也支持音频/视频遥控控制协议/高级音频分配协议 (AVRCP/A2DP), 则这些协议也将被连接。
如果连接的设备仅支持免提协议 (HFP) 且其已切换至蓝牙 (Bluetooth®) 音频应用程序，则只要设备列表中显示相应的音频源，主机便会显示“No Bluetooth® audio equipment connected（未连接蓝牙 (Bluetooth®) 音频设备）”。通过“连接最后使用的设备”菜单可连接至上次使用的蓝牙 (Bluetooth®) 音频源。但是，此时与当前电话的连接将被中断。如果已连接的设备仅支持音频/视频遥控控制协议/高级音频分配协议 (AVRCP/A2DP) 且对电话应用程序进行了更改，则设备连接将会断开且主机将开始搜索最近使用的两部电话。
元数据及信息显示
蓝牙 (Bluetooth®) 音频信息的显示取决于使用的相应设备。如果支持音频/视频遥控器协议 (AVRCP 1.0)、“Audio streaming（音频流）”会专门显示在音频/驾驶室管理及数据系统 (COMAND) 显示屏上和仪表盘中。自音频/视频遥控控制协议 (AVRCP) 1.3 起，显示内容还包括曲目、专辑和艺术家。此外，当前曲目的播放时间也会被显示出来。而且，还有在正常曲目顺序和随机播放之间切换的选项。
i
可使用主机手指导航垫 (S163/2s10) 跳转至下一首或上一首曲目。
i
有关蓝牙 (Bluetooth®) 音频支持设备的说明，请参阅：http://www.mercedes-benz.com/connect。
数字音频广播功能的电气功能原理图
型号 213 带代码537 (数字收音机（DAB）)
PE82.60-P-2057-97DBA
音频模式功能的电气功能图
PE82.60-P-2058-97DBA
卫星数字广播服务 (SDARS) 功能的电气功能原理图
型号 213 带代码536 (SIRIUS 卫星收音机)
PE82.60-P-2066-97DBA
远程信息处理系统部件概述
GF82.85-P-9999FG
