GF82.85-P-2040FG
视频模式,功能
05.04.2019
带代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))

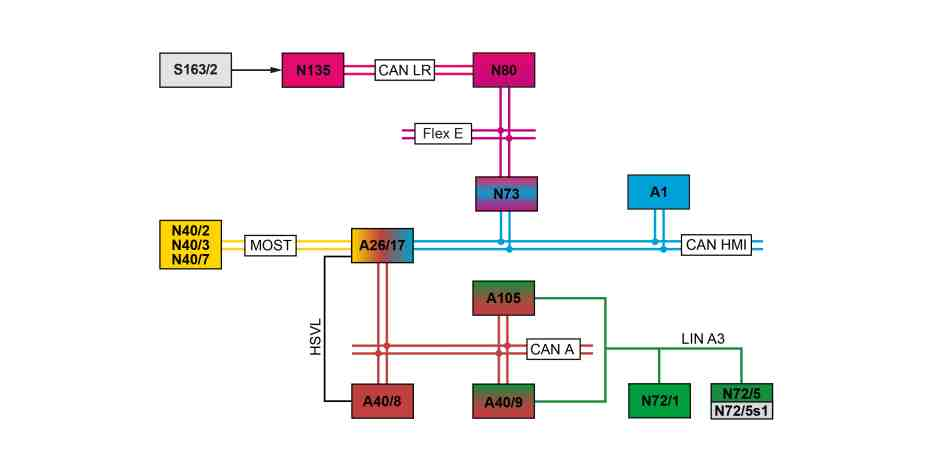

P82.85-A080-79
图示为车型 213，自 2018 年 6 月 1 日起
A40/8
音频/驾驶室管理及数据系统 (COMAND) 显示屏
N135
方向盘电子装置
A40/9
音频/驾驶室管理及数据系统 (COMAND) 控制面板（未装配唯一触摸板/代码 446）
S163/2
主机多功能方向盘按钮组
A105
触摸板（装配唯一触摸板/代码 446 或触摸板/代码 448）
CAN A
车载智能信息系统 CAN
N40/2
中端音响系统放大器控制单元（AMG 车型，未装配音响系统/代码 810 和高级音响系统/代码 811）
CAN HMI
用户界面控制器区域网络 (CAN)
N40/3
音响系统放大器控制单元（装配音响系统/代码 810）
CAN LR
方向盘控制器区域网络 (CAN)
N40/7
高级音响系统放大器控制单元（装配高级音响系统/代码 811）
Flex E
底盘 FlexRay
N72/1
上部控制面板控制单元（装配模拟时钟/代码 246）
MOST
多媒体传输系统
N72/5
右侧低位控制面板
LIN A3
下部控制板 (LCP) 局域互联网 (LIN)
N72/5s1
音量控制按钮
HSVL
高速视频链接

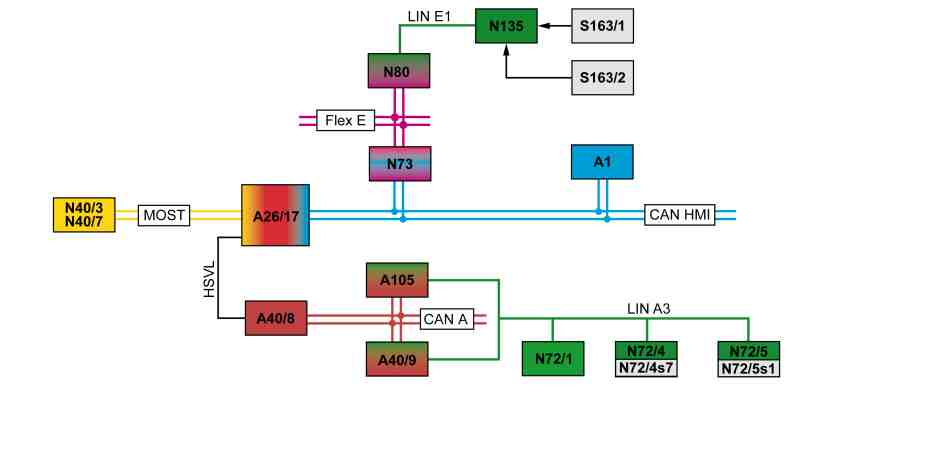

P82.89-2857-79
图示为车型 213，截止至 2018 年 5 月 31 日
A40/8
音频/驾驶室管理及数据系统 (COMAND) 显示屏
N135
方向盘电子装置
A40/9
音频/驾驶室管理及数据系统 (COMAND) 控制面板（未装配唯一触摸板/代码 446）
S163/1
仪表盘多功能方向盘按钮组
A105
触摸板（装配唯一触摸板/代码 446 或触摸板/代码 448）
S163/2
主机多功能方向盘按钮组
N40/3
音响系统放大器控制单元（装配音响系统/代码 810）
CAN A
车载智能信息系统 CAN
N40/7
高级音响系统放大器控制单元（装配高级音响系统/代码 811）
CAN HMI
用户界面控制器区域网络 (CAN)
N72/1
上部控制面板控制单元（装配模拟时钟/代码 246）
Flex E
底盘 FlexRay
N72/4
左侧低位控制面板
MOST
多媒体传输系统
N72/4s7
音量控制按钮（手动变速箱）
LIN A3
下部控制板 (LCP) 局域互联网 (LIN)
N72/5
右侧低位控制面板
LIN E1
转向系统局域互联网 (LIN)
N72/5s1
音量控制按钮（自动变速箱）
HSVL
高速视频链接
i
型号 213
带代码446 (Touchpad only)
带代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))
型号 213
带代码448 (Touchpad)
带代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))
关于触摸板的可安装性信息
触摸板以两种型式进行安装。
型式（装配触摸板/代码 448）：触摸板与音频/驾驶室管理及数据系统 (COMAND) 控制面板一起安装。触摸板仅与车载智能信息系统 CAN 连接。
型式 2（装配唯一触摸板/代码 446）：安装触摸板，代替音频/驾驶室管理及数据系统 (COMAND) 控制面板。此时，上部控制面板控制单元，左侧低位控制面板和右侧低位控制面板通过 UBF-LIN 与触控板连接。触摸板还会与车载智能信息系统 CAN 相连。
视频操作的功能要求，概述
•
电路 30t 接通状态
•
运输模式未启用
•
没有智能手机经由 Android Auto 或 CarPlay 标准连接。
视频模式
主机支持互联网视频播放，包括压缩的视频数据。视频画面显示在音频/驾驶室管理及数据系统 (COMAND) 显示屏上。主机负责处理所需的视频数据，以便在音频/驾驶室管理及数据系统 (COMAND) 显示屏上显示画面。
i
互联网浏览器不可播放 Flash 格式视频。
可使用以下部件控制视频功能：
•
低位控制面板（音量调节）或上部控制面板控制单元（菜单）（装配模拟时钟/代码 246）
音量调节按钮和上部控制面板控制单元的信号由相应低位控制面板通过下部控制板 (LCP) 局域互联网 (LIN)、音频/驾驶室管理及数据系统 (COMAND) 控制面板（未装配唯一触摸板/代码 446）或触摸板（装配唯一触摸板/代码 446）和车载智能信息系统 CAN 传送至主机。
•
音频/驾驶室管理及数据系统 (COMAND) 控制面板（未装配唯一触摸板/代码 446）
音频/驾驶室管理及数据系统 (COMAND) 控制面板通过车载智能信息系统 CAN 将操纵信号发送至主机。
•
触摸板（装配唯一触摸板/代码 446 或触摸板/代码 448）
触摸板通过车载智能信息系统 CAN 将控制信号发送至主机。
•
多功能方向盘按钮组
方向盘电子装置直接读取操纵信号。方向盘电子装置将这些信号通过方向盘控制器区域网络 (CAN)（自 2018 年 6 月 1 日起）或转向系统局域互联网 (LIN)（截止至 2018 年 5 月 31 日）传输至转向柱管模块控制单元，再通过悬挂系统 FlexRay、电子点火开关控制单元和用户界面控制器区域网络 (CAN) 传输至仪表盘 仪表盘通过用户界面控制器区域网络 (CAN) 将多功能方向盘按钮组的操纵信号发送至主机。
主机读取视频数据并通过高速视频链接 (HSVL) 线路将处理的显示数据发送至音频/驾驶室管理及数据系统 (COMAND) 显示屏。
根据装备型式输出音频：
•
对于未装配音响系统/代码 810 和高级音响系统/代码 811 的车辆（自 2018 年 6 月 1 日起的 AMG 车型除外），主机通过扬声器系统控制音频输出。
•
在装配音响系统/代码 810 的车辆中，主机通过多媒体传输系统 (MOST) 将音频信号发送至音响系统放大器控制单元。音响系统放大器控制单元放大这些信号，并通过扬声器系统输出音频。
•
在装配高级音响系统/代码 811 的车辆中，主机通过多媒体传输系统 (MOST) 将音频信号发送至高级音响系统放大器控制单元。高级音响系统放大器控制单元放大这些信号，并通过扬声器系统控制音频输出。
对于未装配音响系统/代码 810 和高级音响系统/代码 811 的 AMG 车型（自 2018 年 6 月 1 日起），主机还通过多媒体传输系统 (MOST) 将音频信号和音量及音调设定发送至中端音响系统放大器控制单元，由后者促动扬声器系统。
