GF82.85-P-3140FG
主机（Headunit）部件描述
10.04.2018
型号
213
带代码520 (Audio 20 USB)
除了代码506 (收音机 Audio 20 NTG 5.5)
除了代码522 (Audio 20 收音机)
除了代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))

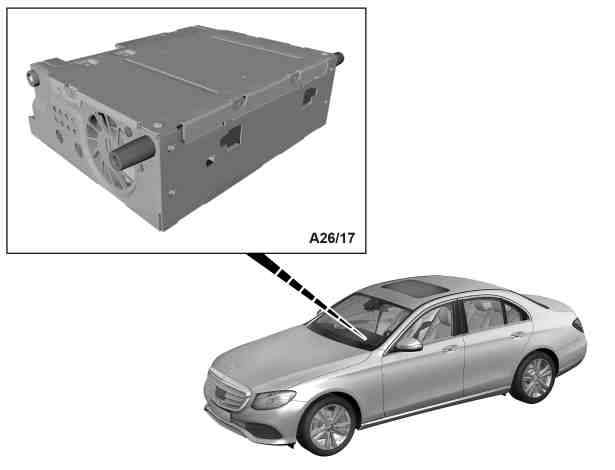

图示为车型 213.0
A26/17
主机
P82.89-2070-06
位置
主机位于仪表板中的镶板后方中央，与上部控制面板控制单元 (N72/1) 的高度相同。
任务
•
集成在车辆中的娱乐通信系统的中央控制器单元
•
评估和发送操纵信号
•
读取输入信号以及促动输出媒体和系统部件
集成在车辆中的娱乐通信系统的中央控制器单元
主机生成用于操作娱乐通信系统的各部件的结构化用户界面：
•
音频系统（例如 “收音机”）
•
电话（带地址簿功能）
•
互联网
•
– 声音设定（例如 “低音”、“高音”、“前后均衡”、“左右均衡”）
•
系统设定（例如 音频/驾驶室管理及数据系统 (COMAND) 显示屏 (A40/8) 的“亮度”和“对比度”）
•
紧急呼叫（装配紧急呼叫系统 (HERMES)/代码 351）
i
用户界面显示在音频/驾驶室管理及数据系统 (COMAND) 显示屏上。
评估和发送操纵信号
主机通过车载智能信息系统 CAN (CAN A) 接收左侧低位控制面板 (N72/4) 和右侧低位控制面板 (N72/5) 的操纵信号并进行评估，然后将特定功能的控制器区域网络 (CAN) 信息发送至用户界面控制器区域网络 (CAN) (CAN HMI)。如果使用动态操控选择开关 (N72/4s1) 时，主机还会将选择的变速箱模式显示在音频/驾驶室管理及数据系统 (COMAND) 显示屏上。
读取输入信号以及促动输出媒体和系统部件
主机通过以下连接发送和接收信号：
•
控制器区域网络 (CAN)
•
直通线路
•
以太网
控制器区域网络 (CAN)
主机使用车载智能信息系统 CAN 和用户界面控制器区域网络 (CAN)：
•
以下信号是由主机通过车载智能信息系统 CAN 接收的信号：
•
来自音频/驾驶室管理及数据系统 (COMAND) 控制面板 (A40/9)（未装配代码 446（仅触摸板））或来自触摸板 (A105)（装配代码 448（触摸板）或代码 446（仅触摸板）的操纵信号
•
来自上部控制面板控制单元、左侧低位控制面板和右侧低位控制面板且通过音频/驾驶室管理及数据系统 (COMAND) 控制面板的操纵信号
•
以下信号是由主机通过车载智能信息系统 CAN 发送的信号：
•
发送至音频/驾驶室管理及数据系统 (COMAND) 显示屏的操纵信号
•
发送至音频/驾驶室管理及数据系统 (COMAND) 控制面板的、用于上部控制面板控制单元中的显示屏的操纵信号
•
例如，主机通过用户界面控制器区域网络 (CAN) 接收来自仪表盘 (A1)、仪表盘多功能方向盘按钮组 (S163/1) 和主机多功能方向盘按钮组 (S163/2) 的信号，以及来自电子点火开关 (EIS) 控制单元 (N73) 的操纵信号并用于上部控制面板控制单元中的显示屏。
•
例如，主机使用用户界面控制器区域网络 (CAN) 将来自左侧低位控制面板、右侧低位控制面板的译码信号以及来自上部控制面板控制单元的未经评估的信号发送至电子点火开关控制单元。
直通线路
主机装配以下直通连接：
•
电路 30t
•
电路 31
•
调频 (FM 1)、调幅 (AM)、中央锁止系统 (CL [ZV])、数字广播 (DAB) 和无钥匙启动 (KEYLESS-GO) 天线放大器 (A2/18)（输入）
•
调频 (FM) 2 和数字广播 (DAB) 波段 III 天线放大器 (A2/108)（车型 213.0) 或调频 (FM) 2、数字广播 (DAB) 和电视 2 天线放大器 (A2/19)（车型 213.2)（输入）
•
驾驶员免提装置话筒 (B25/20) 和前排乘客免提装置话筒 (B25/21)（输入）
•
来自 HERMES 控制单元 (N112/9) 的音频静音信号（装配 HERMES UMTS/代码 (360))（输入）
•
来自驻车系统控制单元 (N62)（装配带驻车定位系统的驻车引导装置/代码 235、驻车组件/代码 P44）或倒车影像控制单元 (N66/2)（装配倒车影像/代码 218，未装配带驻车定位系统的驻车引导装置/代码 235 以及未装配驻车组件/代码 P44）的高速视频链接 (HSVL) 线（输入）
•
蓝牙天线 (A2/91)（输入和输出）
•
前排座椅之间储物箱中的多媒体连接装置 (A90/5)（2 个连接器）（输入和输出）
•
连接至音频/驾驶室管理及数据系统 (COMAND) 显示屏的用于视频数据的高速视频链接 (HSVL) 线（输出）
•
音频输出（扬声器）（输出）
•
移动电话接触板 (X237/1)（装配带蓝牙 (Bluetooth®) (SAP) 的电话模块/代码 379）或蜂窝制式电话系统天线放大器/补偿器 (A28/15)（装配带蓝牙 (Bluetooth®) (SAP) 的电话模块/代码 379，截至 2016 年 5 月 31 日）的开启信号和电源（输出）
•
至 HERMES 控制单元（装配 HERMES UMTS/代码 360）的话筒输出（输出）
以太网
主机通过以太网接收来自与诊断装置相连的诊断连接器 (X11/4) 的所有多媒体传输系统 (MOST) 设备的软件更新。
结构
以下部件集成在主机中：
•
中央计算机
•
包括封面图片和封面浏览在内的音频文件的可搜索数据库
•
用于调幅 (AM) 接收、调频 (FM) 相位差的 3 个收音机调谐器，用于数据服务的单独调频 (FM) 调谐器功能，例如交通信息
•
4 信道音频放大器
•
后镶板组合连接器中的主机保险丝 (A26/17f1)
主机的电路图
PE82.85-P-2110-97DBB
