GF82.85-P-3140FGB
主机（Headunit）部件描述
05.04.2019
型号
213
带代码506 (收音机 Audio 20 NTG 5.5)
型号
213
带代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))

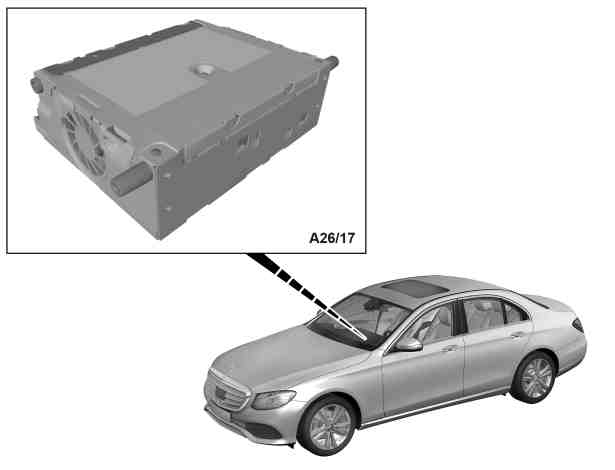

图示为车型 213.0
A26/17
主机
P82.89-2069-06
位置
主机位于中央控制台中仪表板护盖后面，在高位控制面板控制单元 (N72/1) 后方。
任务
主机执行以下任务：
•
车辆集成娱乐和通信系统中央控制单元
•
集成智能手机（装配智能手机集成式组件/代码 (14U)）
•
评估和转发控制信号
•
读取输入信号以及促动输出媒体和系统部件
车辆集成娱乐和通信系统中央控制单元
主机生成用于操作娱乐通信系统的各部件的结构化用户界面：
•
音频（例如收音机、蓝牙 (Bluetooth®) 音频、安全数码 (SD) 卡、通用串行总线 (USB)，包括用于连接 iPhone® 或媒体传输协议 (MTP) 装置的集成多媒体接口）
•
电话
•
互联网
•
无线局域网 (WLAN) 热点（装配驾驶室管理和数据系统以及自动导航系统 (COMAND APS)/代码 (531)）
•
语音控制系统 (VCS)（装配 Audio 20 NTG 5.5 收音机/代码 (506)，仅用于导航模式）
•
带扩展功能的导航（使用来自内部硬盘的数据进行地图导航）（装配驾驶室管理和数据系统以及自动导航系统 (COMAND APS)/代码 (531)）
•
使用来自 SD 卡的地图数据进行导航（装配 Audio 20 NTG 5.5 收音机/代码 (506) 和地图导航功能/代码 (357)）
•
电子用户手册（交互式）
•
视频
•
电视（装配装配电视调谐器/代码 (865)）
•
紧急呼叫（装配紧急呼叫系统 (HERMES)/代码 (351)）
i
用户界面显示在音频/驾驶室管理及数据系统 (COMAND) 显示屏 (A40/8) 上。
i
使用“车辆功能”菜单，装备相关内容和附加系统功能（例如智能气候控制、座椅调节）可通过音频/驾驶室管理及数据系统 (COMAND) 显示屏显示和控制。
集成智能手机（装配智能手机集成式组件/代码 (14U)）
主机能够集成智能手机。为了确保以车辆兼容的方式准备相应内容，仅支持为以下集成标准而开发的智能手机应用程序：
•
CarPlay (Apple)
•
Android Auto (Google)（装配 Google Automotive Link 智能手机集成/代码 (17U)）
•
CarLife（百度）（装配百度 CarLife 智能手机集成/代码 (18U)）
为了能够使用智能手机应用程序，必须将智能手机连接至多媒体连接装置 (A90/5) 的通用串行总线 (USB) 端口 2 (A90/5x2)（装配驾驶室管理和数据系统以及自动导航系统 (COMAND APS)/代码 (531) 但未装配多功能电话/代码 (899)、无线移动电话充电功能/代码 (897) 和通过移动电话进行的车辆进入和驾驶认可功能/代码 (896)）或连接至前部中央控制台通用串行总线 (USB) 接口 (X115/5)（装配多功能电话/代码 (899)、无线移动电话充电功能/代码 (897) 和通过移动电话进行的车辆进入和驾驶认可功能/代码 (896)）以及通过“连接”菜单所选择的集成标准。
如果已连接智能手机并已启动集成标准 Android Auto 或 CarPlay，主机将切换至特殊操作模式（“集成模式”），在此模式下，并非所有主机功能均可使用。如果启动了 Android Auto 或 CarPlay，则以下主机功能将不可用：
•
媒体播放器
•
导航（取决于设备）
•
语音控制系统
•
电话（带 CarPlay）
收音机（调幅和调频）、车辆设定和紧急呼叫功能或故障救援（装配 HERMES UMTS/代码 (360) 或 HERMES LTE/代码 (362)）等安全相关功能仍然可以在任何情况下使用。
对于 Android Auto，电话还有以下使用限制：只能通过连接的智能手机进行通话。不能使用装配带蓝牙 (Bluetooth®) (SAP) 的电话模块/代码 (379) 的电话进行通话。
如果启动了任一集成标准，主机将通过以下方式支持智能手机应用程序：
•
所有音频信号的音量调校
•
转发以下部件的控制信号：
•
音频/驾驶室管理及数据系统 (COMAND) 控制面板 (A40/9)（未装配唯一触摸板/代码 (446)）
•
触摸板 (A105)（装配唯一触摸板/代码 (446) 或触摸板/代码 (448)）
•
主机故障多功能方向盘按钮组 (S163/2)：
•
接听/挂断电话开关 (S163/2s15)（自 2018 年 6 月 1 日起）或接听/挂断电话开关 (S163/2s3)（截止至 2018 年 5 月 31 日）
•
语音控制开启开关和收藏夹开关 (S163/2s17)（自 2018 年 6 月 1 日起）或语音控制系统开启按钮 (S163/2s4)（截止至 2018 年 5 月 31 日）
•
转发来自驾驶员免提装置话筒 (B25/20) 和前排乘客免提装置话筒 (B25/21) 的信号（例如用于语音控制或电话）
•
通过扬声器系统输出音频（例如用于语音控制或电话）或者将信号转发至音响系统放大器控制单元 (N40/3)（装配音响系统/代码 (810)）或高级音响系统放大器控制单元 (N40/7)（装配高级音响系统/代码 (811)）
•
主机中的静音收音机接收（静音功能），例如用于智能手机通话
•
转发位置数据（例如 GPS 信号（全球导航系统）、陀螺仪感测器信号、车轮转速信号）
•
将智能手机生成的视频信号转发至音频/驾驶室管理及数据系统 (COMAND) 显示屏
•
转发状态信息以便显示在仪表盘 (A1) 上
i
智能手机应用程序本身并不在仪表盘中显示。
如果将智能手机用于打电话，则主机会使用 Android Auto 通过蓝牙 (Bluetooth®) 天线 (A2/91) 发送和接收去往和来自智能手机的电话信号，或使用 CarPlay 通过通用串行总线 (USB) 连接将电话信号发送至多媒体连接装置（未装配多功能电话/代码 (899)、无线移动电话充电功能/代码 (897) 和通过移动电话进行的车辆进入和驾驶认可功能/代码 (896)）或前部中央控制台通用串行总线 (USB) 端口（装配多功能电话/代码 (899)、无线移动电话充电功能/代码 (897) 和通过移动电话进行的车辆进入和驾驶认可功能/代码 (896)）。
评估和转发控制信号
主机通过车载智能信息系统 CAN (CAN A) 接收左侧低位控制面板 (N72/4) 和右侧低位控制面板 (N72/5) 的控制信号并进行评估，然后将与功能相关的控制器区域网络 (CAN) 信息发送至用户界面控制器区域网络 (CAN) (CAN HMI)。使用动态选择开关 (N72/4s1) 时，主机还会将选择的变速箱模式显示在音频/驾驶室管理及数据系统 (COMAND) 显示屏上。
读取输入信号以及促动输出媒体和系统部件
主机通过以下连接传输和接收信号：
•
控制器区域网络 (CAN)
•
多媒体传输系统 (MOST)
•
直通线路
•
以太网
控制器区域网络 (CAN)
主机为车载智能信息系统 CAN 和用户界面 CAN 用户：
•
以下信号是由主机通过车载智能信息系统 CAN 接收的信号：
•
来自音频/驾驶室管理及数据系统 (COMAND) 控制单元（未配置唯一触摸板/代码 (446) 或触摸板（装配触摸板/代码 (448) 或唯一触摸板/代码 (446)）的控制信号
•
来自移动电话托座控制单元 (N123/8) 的有关移动电话电量的状态信号
•
通过音频/驾驶室管理及数据系统 (COMAND) 控制面板（未装配唯一触摸板/代码 (446)）或通过触摸板（装配唯一触摸板/代码 (446)），来自高位控制面板控制单元、左侧低位控制面板和右侧低位控制面板的操作信号
•
来自移动电话托座控制单元的初始化数据，用于将经授权移动电话集成到车辆的层次结构（装配多功能电话/代码 (899)、无线移动电话充电装置/代码 (897)、通过移动电话进行的车辆进入和驾驶认可功能/代码 (896)）
•
接收来自移动电话托座控制单元的主要代码，用于驾驶认可（装配通过移动电话进行的车辆进入和驾驶认可功能/代码 (896)）
•
以下信号是由主机通过车载智能信息系统 CAN 发送的信号：
•
发送至音频/驾驶室管理及数据系统 (COMAND) 显示屏的控制信号
•
从移动电话发送至移动电话托座控制单元的状态信号以及电量/初始化数据请求
•
发送至音频/驾驶室管理及数据系统 (COMAND) 控制面板且用于高位控制面板控制单元中显示屏的控制信号
•
主机通过用户界面控制器区域网络 (CAN) 接收来自仪表盘的仪表盘多功能方向盘按钮组 (S163/1) 和主机多功能方向盘按钮组的信号，以及来自电子点火开关控制单元 (N73) 的高位控制面板控制单元显示器的控制信号。
•
例如，主机通过用户界面控制器区域网络 (CAN) 将导航显示发送至仪表盘或将来自高位控制面板控制单元以及左侧低位控制面板和右侧低位控制面板的译码信号发送至电子点火开关控制单元。
多媒体传输系统 (MOST)
主机通过多媒体传输系统 (MOST) 与以下控制单元交换数据：
•
中端音响系统放大器控制单元 (N40/2)（自 2018 年 6 月 1 日起的 AMG 车辆，未装配音响系统/代码 (810) 和高级音响系统/代码 (811)）
•
音响系统放大器控制单元（装配音响系统/代码 (810)）
•
高级音响系统放大器控制单元（装配高级音响系统/代码 (811)）
•
电视调谐器控制单元 (N143)（装配装配电视调谐器/代码 (865)）
直通线路
主机具备以下直通连接：
•
电路 30t
•
电路 31
•
调频 (FM)、调幅 (AM)、中央锁止系统 (CL [ZV])、数字音频广播 (DAB) 和无钥匙启动 (KEYLESS-GO) 天线放大器 (A2/18)（数字音频广播 (DAB) I，装配数字音频广播 (DAB)/代码 (537)）（输入）
•
调频 (FM) 2 和数字音频广播 (DAB) 波段 III 天线放大器 (A2/108)，（车型 213.0）（数字音频广播 (DAB) II，装配数字音频广播 (DAB)/代码 (537)）（输入）
•
调频 (FM) 2、数字音频广播 (DAB) 和电视 (TV) 2 天线放大器 (A2/19)，（车型 213.2）（数字音频广播 (DAB) II，装配数字音频广播 (DAB)/代码 (537)）（输入）
•
SDARS 天线 (A2/105)（装配 SIRIUS 卫星收音机/代码 (536)）
•
驾驶员电视免提装置话筒和前排乘客电话免提装置话筒（输入）
•
GPS 信号（装配导航加装预安装组件/代码 (355) 或驾驶室管理和数据系统以及自动导航系统 (COMAND APS)/代码 (531)）（输入）：
•
HERMES 控制单元 (N112/9)（自 2019 年 6 月 1 日起装配 HERMES LTE/代码 (362)）
•
GPS 天线 (A2/23)（截止至 2019 年 5 月 31 日，或未装配 HERMES LTE/代码 (362)）
•
来自 HERMES 控制单元（装配 HERMES LTE/代码 (362) 或 HERMES UMTS/代码 (360)）的音频静音（静音功能）信号（输入）
•
来自驻车系统控制单元 (N62)（装配带驻车定位系统的驻车引导装置/代码 (235)、驻车组件/代码 (P44)）或来自倒车摄像头控制单元 (N66/2)（装配倒车摄像头/代码 (218) 但未装配带驻车定位系统的驻车引导装置/代码 (235) 和驻车组件/代码 (P44)）的高速视频链接 (HSVL) 线（输入）
•
蓝牙 (Bluetooth®) 天线（输入和输出）
•
无线局域网 (WLAN) 天线 (A2/83)（输入和输出）
•
通用串行总线 (USB) 连接器 0（装配多功能电话/代码 (899)、通过移动电话进行的车辆进入和驾驶认可功能/代码 (896) 或无线移动电话充电装置/代码 (897)）（输入和输出）
•
多媒体连接装置（输入和输出）
•
专用短程通信控制单元 (A50/6)（装配日版/代码 (498)）（输入和输出）
•
连接至音频/驾驶室管理及数据系统 (COMAND) 显示屏的用于视频数据的高速视频链接 (HSVL) 线路（输出）
•
高速视频链接 (HSVL) 线路，用于将视频数据传输至仪表盘（装配数字仪表盘全屏显示屏/代码 (464)）（输出）
•
多媒体传输系统 (MOST) 唤醒（输出）
•
音频输出（扬声器）（未装配音响系统/代码 (810) 和高级音响系统/代码 (811)）（输出）
•
移动电话接触板 (X237/1)（装配带蓝牙 (Bluetooth®)（SAP 协议）的电话模块/代码 (379) 或便捷电话/代码 (386)）或蜂窝制式电话系统天线放大器/补偿器 (A28/15)（装配截止至 2016 年 5 月 31 日的带蓝牙 (Bluetooth®)（SAP 协议）的电话模块/代码 (379) 或多功能电话/代码 (899)）的开启信号（输出）
•
至 HERMES 控制单元（装配 HERMES UMTS/代码 (360) 或 HERMES LTE/代码 (362)）的话筒输出（输出）
•
移动电话托座控制单元（装配通过移动电话进行的车辆进入和驾驶认可功能/代码 (896)、无线移动电话充电装置/代码 (897)、多功能电话/代码 (899)）的开启信号（输出）
•
数字仪表盘全屏显示屏风扇电机 (M4/12)（装配数字仪表盘全屏显示屏/代码 (464)）
以太网
主机通过以太网从与诊断装置相连的诊断连接器 (X11/4) 接收所有多媒体传输系统 (MOST) 用户的软件上传内容。
结构
以下部件集成在主机中：
•
计算装置
•
带可搜索数据库的硬盘，用于存储音频文件，包括封面艺术、封面浏览和 Gracenote 数据库
•
蓝牙 (Bluetooth®) 接收器
•
无线局域网 (WLAN) 接收器
•
用于调幅 (AM) 接收、调频 (FM) 相位差的 3 个收音机调谐器，用于数据服务的单独调频 (FM) 调谐器功能，例如交通信息
•
高清 (HD) 收音机调谐器（装配美版/代码 (494) 或加拿大版/代码 (460)）
•
卫星数字音频广播服务 (SDARS) 调谐器（装配美版/代码 (494) 或加拿大版/代码 (460)）
卫星数字广播服务 (SDARS) 调谐器解码并放大脉冲编码调制 (PCM) 信号中的卫星信号（时分复用 (TDM)）和地面信号（编码的正交频分复用 (COFDM)）。
•
数字音频广播 (DAB) 双调谐器（未装配日版/代码 (498) 和美版/代码 (494)）
数字音频广播 (DAB) 调谐器解码脉冲编码调制 (PCM) 信号中的数字音频广播 (DAB) 波段 III 信号。
•
4 信道音频放大器
•
全球定位系统 (GPS) 接收器
•
陀螺仪感测器和 2D加速度感测器（装配 Audio 20 NTG 5.5 收音机/代码 (506)）或陀螺仪感测器和 3D 加速感测器（装配驾驶室管理和数据系统以及自动导航系统 (COMAND APS)/代码 (531)）
陀螺仪感测器和 3D加速感测器用于确定车辆方向的变化。它们安装在导航处理器中。无需校准。
•
交通数据存储器（装配导航加装预留装置/代码 (355) 或装配驾驶室管理和数据系统以及自动导航系统 (COMAND APS)/代码 (531)）
•
导航处理器（装配驾驶室管理和数据系统以及自动导航系统 (COMAND APS)/代码 (531)）
导航处理器集成在主机中，可利用收到的天线信号计算车辆的位置并可以在输入目的地后计算车辆的行驶路线。
•
语音控制系统 (VCS [SBS]) 的控制单元（装配驾驶室管理和数据系统以及自动导航系统 (COMAND APS)/代码 (531)）
主机处理语音命令并进行评估，然后建立语音输出以便与用户对话。
•
后镶板组合连接器中的主机电气保险丝 (A26/17f1)
主机的电路图
PE82.85-P-2110-97DBA
位置
