GF82.88-P-2001FGJ
专用短程通信（DSRC）功能
05.04.2019

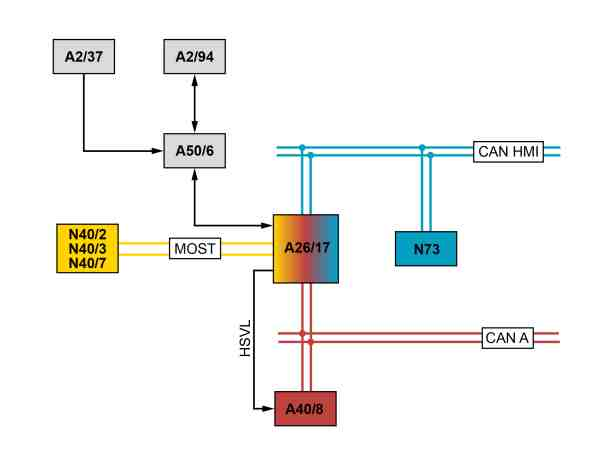

型号
213
带代码498 (日本版本)
A2/37
车辆信息通信系统 (VICS) 控制单元
A2/94
专用短程通信 (DSRC) 天线
A26/17
主机
A40/8
音频/驾驶室管理及数据系统 (COMAND) 显示屏
A50/6
专用短程通信控制单元
N40/2
中端音响系统放大器控制单元（自 2018 年 6 月 1 日起的AMG 车型，未装配音响系统/代码 810 和高级音响系统/代码 811）
N40/3
音响系统放大器控制单元（装配音响系统/代码 810）
N40/7
高级音响系统放大器控制单元（装配高级音响系统/代码 811）
N73
电子点火开关控制单元
CAN A
车载智能信息系统 CAN
CAN HMI
用户界面控制器区域网络 (CAN)
MOST
多媒体传输系统
HSVL
高速视频链接
P82.88-A001-76
专用短程通信 (DSRC) 的功能要求，概述
•
电路 15R接通状态（来自电子点火开关控制单元，通过用户界面控制器区域网络 (CAN)）
•
运输模式未启用
•
已插入电子收费系统 (ETC) 卡
专用短程通信 (DSRC)，概述
专用短程通信 (DSRC) 系统包括以下功能：
•
通过车辆中的电子收费系统 (ETC) 付费
•
车辆信息通信系统（VICS）服务的优点
电子收费系统 (ETC) 不仅包括收费站付费，还包括主机中生成的已支付详细清单。
通过车辆信息通信系统提供的服务其接收范围为 5.8 千兆赫范围内，其中包括
•
前方道路障碍物警告
•
前方道路交通状况信息
•
前方道路有岔道并入的警告
•
电子方向路标
•
来自灾害预警系统的信息（例如地震预报和海啸预报）
对于动态路线向导，将以 2.5 GHz 的接收频率范围或红外线信号的形式从车辆信息通信系统 (VICS) 控制单元接收 VICS 信息，以 5.8 GHz 的接收频率范围通过专用短程通信系统控制单元接收 VICS 信息。交通信息存储在主机的交通数据记录器中，然后解密并根据请求发送至导航处理器。
专用短程通信 (DSRC) 的功能顺序
对于 ETC 的数据交换和 5.8 GHz 频率范围内的 VICS 数据，车辆配备了 DSRC 天线和专用短程通信控制单元。专用短程通信 (DSRC) 控制单元可通过专用短程通信 (DSRC) 天线与收费站进行通信并接收 5.8 千兆赫范围的车辆信息通信系统 (VICS) 信息。
为接收 2.5GHz 接收频率范围内的微波信号或红外信号，车辆信息通信系统 (VICS) 控制单元连接了专用短程通信系统控制单元。车辆信息通信系统 (VICS) 控制单元具备接收器和天线。天线接收来自安装在道路一侧的车辆信息通信系统 (VICS) 信标（发射塔）的车辆信息通信系统 (VICS) 信息。
i
电子收费系统 (ETC) 需要使用专用的电子收费系统 (ETC) 卡并将其插入在专用短程通信控制单元中。关于用户和已缴费用的所有信息均存储在此卡中。
在车辆侧面，专用短程通信 (DSRC) 控制单元通过通用串行总线 (USB) 接口连接至主机。声音信号，语音输出，交通信息和显示信息作为电子收费系统 (ETC) 和车辆信息通信系统 (VICS) 功能的组成部分通过此连接传输至主机。除下列情况以外，主机会将音频信号转发至扬声器系统：
•
在装配音响系统/代码 810 的车辆上，主机将音频信号通过多媒体传输系统 (MOST) 发送至音响系统放大器控制单元，后者促动扬声器系统。
•
在装配高级音响系统/代码 (811) 的车辆上，主机将音频信号通过多媒体传输系统 (MOST) 发送至高级音响系统放大器控制单元，由后者促动扬声器系统。
•
对于未装配音响系统/代码 810 和高级音响系统/代码 811 的 AMG 车型（自 2018 年 6 月 1 日起），主机将通过多媒体传输系统 (MOST) 将音频信号转发至中端音响系统放大器控制单元，由后者促动扬声器系统。
音频/驾驶室管理及数据系统 (COMAND) 通过高速视频链接线路从主机接收显示信息的图像信号。
在以下情况下，ETC 信息通过扬声器系统输出并同时显示在音频/驾驶室管理及数据系统 (COMAND) 显示屏上：
•
未插入 ETC 卡。
•
ETC 卡读取错误
•
不接受 ETC 卡。
•
ETC 读卡器故障
•
与收费亭通信时发生故障
•
关于可用的近期付费的详细信息。
•
成功完成支付（嘟嘟声）
在下列情况下，LED 用于指示专用短程通信控制单元上的故障（LED 闪烁并发红光）：
•
插入的 ETC 无效
•
没有正确插入 ETC 卡
•
ETC 卡读卡器故障
i
如果插入了 ETC 卡并且专用短程通信控制单元没有识别到故障，绿色 LED 就发光。
专用短距离通信 (DSRC) 的电气功能原理图
PE82.88-P-2059-97DBA
远程信息处理系统部件概述
GF82.85-P-9999FG
