GF82.90-P-9892A
多功能方向盘下部按钮组电动控制单元基本功能
05.11.2018
型号
所有 (小轿车)
带代码U88 (AMG 方向盘按钮（AMG 驱动机构）)

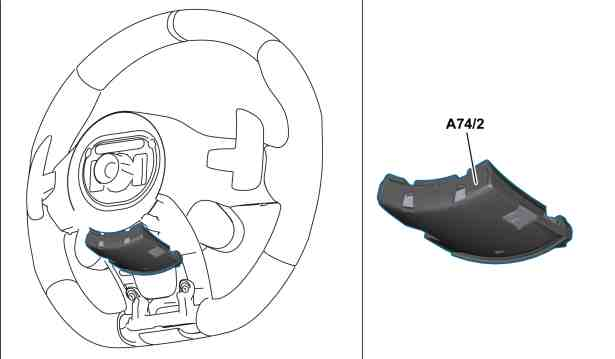

A74/2
下部多功能方向盘按钮组电动控制单元
P82.90-A003-75
位置
下部多功能方向盘按钮组电动控制器单元位于多功能方向盘的底部。
任务
下部多功能方向盘按钮组电动控制单元用于在下部多功能方向盘按钮组 1 (S163/3) 或下部多功能方向盘按钮组 2 (S163/4) 和驾驶模式控制单元 (N145) 之间交换数据。
下部多功能方向盘按钮组电动控制单元通过方向盘控制器区域网络 (CAN) (CAN LR) 连接至车辆的网络架构。
下部多功能方向盘按钮组的电动控制单元负责以下各项任务：
•
控制器区域网络 (CAN) 接口：
•
通过转向柱模块控制单元 (N80) 和方向盘控制器区域网络 (CAN)从驾驶模式控制单元接收下部多功能方向盘按钮组的控制数据。
•
将下部多功能方向盘按钮组的操作信号通过方向盘控制器区域网络 (CAN) 和转向柱管模块控制单元转发至驾驶模式控制单元。
•
直通线路（串行外围接口）：
•
接收来自下部多功能方向盘按钮组的操作信号。
•
促动下部多功能方向盘按钮组中的显示器
i
例如 可使用下部多功能方向盘按钮组来在以下区域进行设定：电控车辆稳定行驶系统 (ESP®)、悬挂系统、传动系统、发动机启停、废气风门促动和驾驶模式。
