GF83.40-P-1001A
制冷剂回路基本功能
19.03.2019

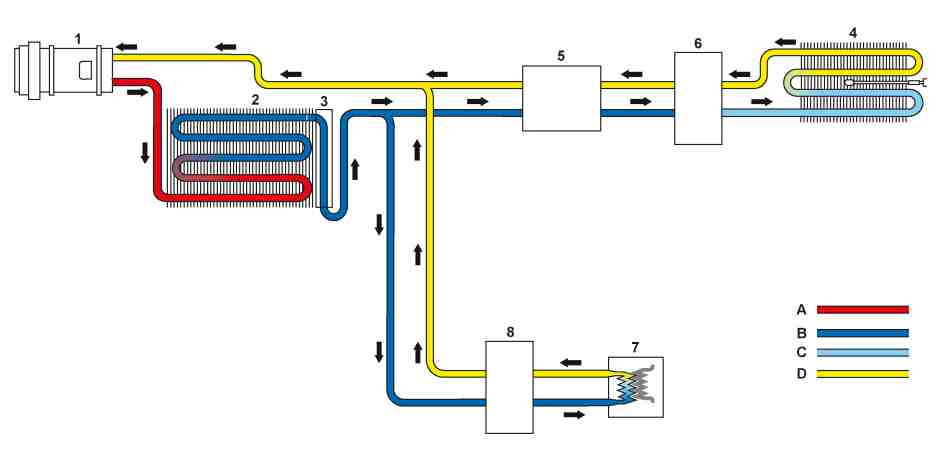

P83.40-A001-79
1
制冷剂压缩机
7
热交换器（混动车辆和电动车辆）
i
冷凝器为水冷式（电动车辆）或风冷式，具体取决于车辆上安装的设备。根据车辆装备，将安装热膨胀阀或电动膨胀阀。
i
型号 所有 (小轿车)
带代码582 (后部空调)
此外，还有第二条蒸发器回路。
概述
本文档包含以下信息：
•
概述
•
功能要求
•
制冷剂回路的功能
•
高压侧
•
低压侧
概述
在制冷剂回路中，制冷剂的压力和物理状态会发生变化。它会吸收热量并在其他地方再次释放热量。制冷剂回路通过智能气候控制器进行调节。
制冷剂回路由低压侧和高压侧组成，它们由一个或多个阀和制冷剂压缩机分隔（具体取决于车辆装备）。
制冷剂回路中可以加注合成制冷剂 R134a或 R1234y f。
功能要求
•
智能气候控制已开启
•
制冷剂压缩机启动（空调工作正常）
制冷剂回路的功能
制冷剂回路的各部件通过软管和管路相互连接，形成一个封闭的系统。制冷剂回路主要由以下部件组成：
高压侧
制冷剂压缩机从蒸发器中吸入气态制冷剂并压缩，然后将其输送到冷凝器。压缩的热冷却液在那里由通过气流或冷却液冷却，具体取决于安装的设备。
受冷却过程的影响，气态制冷剂会改变其物理状态并液化。液态制冷剂随后流经干燥器。干燥器会吸收制冷剂中的水分，分离气阻并过滤掉机械杂质。
在经过干燥器之后，制冷剂到达膨胀阀，并将在这里以高压喷入蒸发器。
低压侧
在蒸发器中，制冷剂会减压并将其物理状态由液态转变为气态。制冷剂从已在过程中被冷却的通过气流中获取蒸发时所需要的热量。制冷剂压缩机吸入此时的制冷剂并将其压缩。
智能气候控制的控制系统基本功能
GF83.00-P-9901A
制冷剂压缩机电动基本功能
GF83.55-P-2000A
制冷剂压缩机机械基本功能
GF83.55-P-2001A
