GF83.40-P-2250FG
空调控制单元部件描述
09.04.2018
型号
213

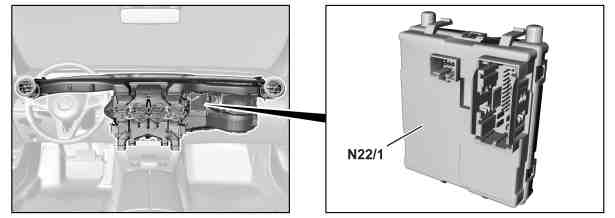

N22/1
智能气候控制控制单元
P83.40-5149-04
位置
空调控制单元位于乘客侧空调壳体前侧。
任务
空调控制单元负责执行以下任务：
•
读取感测器及信号
•
评估输入因素
•
促动部件
•
发送信号
读取感测器及信号
通过以下连接读取输入因素：
•
直通线路
•
智能气候控制系统局域互联网 (LIN 1) (LIN B8-1)
•
智能气候控制系统局域互联网 (LIN 2) (LIN B8-2)
•
空调控制局域互联网 (LIN 3) (LIN B8-4)（采用制冷剂 R744（代码 1U6））
•
空调操作单元局域互联网 (LIN B8-3)
•
车内控制器区域网络 (CAN B)
直通线路
智能气候控制系统控制单元通过直通线路读取以下部件的信号：
•
蒸发器温度感测器 (B106)
•
左侧出风口温度感测器 (B1031)
•
右侧出风口温度感测器 (B1032)
•
左侧脚坑出风口温度感测器 (B10/35)
•
右侧脚坑出风口温度感测器 (B10/36)
•
右侧脚部位置出风口温度感测器 (B10/38)（装配自动空调（代码 581））
•
制冷剂压力感测器 (B12)（制冷剂 R744（代码 1U6）除外））
•
气体冷却器 (B12/4) 下游的 CO2 压力/温度感测器（采用制冷剂 R744（代码 1U6））
•
气体冷却器 (B12/5) 上游的 CO2 压力/温度感测器（采用制冷剂 R744（代码 1U6））
•
中央气流分配位置识别微动开关 (S24/1)（装配空调（代码 580））
空调控制局域互联网 (LIN)1
智能气候控制系统控制单元通过智能气候控制 LIN 1 读取空气质量感测器 (B31)（装配自动空调（代码 581））的信号。
空调控制局域互联网 (LIN) 2
智能气候控制系统控制单元通过空调控制局域互联网 LIN 2 读取高电压正温度变化系数 (PTC) 加热器温度感测器 (N33/5b1)（适用于混合动力车辆）的信号。
空调控制局域互联网 (LIN 3)（采用制冷剂 R744（代码 1U6））
智能气候控制系统控制单元通过智能气候控制局域互联网 (LIN 3) 读取 CO2感测器的信号 (B98)。
空调运行局域互联网 (LIN)
智能气候控制系统控制单元通过智能气候控制系统局域互联网 (LIN) 读取以下部件的信号：
•
驻车加热器无线遥控器接收器 (A6/1)（装配驻车加热器（代码 228））
•
智能气候控制系统操作单元 (N58/1)
•
后排空调操作单元 (N22/4)（装配自动空调（代码 581））
车内控制器区域网络 (CAN)
智能气候控制系统控制单元通过车内控制器区域网络 (CAN) 接收以下信息：
•
车外温度
•
车内温度
•
侧车窗状态
•
全景式滑动天窗的状态（装配全景式滑动天窗（代码 413））或滑动天窗（装配滑动天窗（代码 414））
•
高电压蓄电池加热器状态（适用于混合动力车辆）
•
辅助智能气候控制状态（适用于混合动力车辆）
•
冷却液温度
•
车速
•
发动机转速
•
碰撞信号
评估输入因素
通过集成式微信息处理机评估已读取的输入因素，然后促动相关部件。
促动部件
通过以下连接促动部件：
•
直通线路
•
空调控制局域互联网 (LIN)1
•
空调控制局域互联网 (LIN) 2
•
空调控制局域互联网 (LIN 3)（采用制冷剂 R744（代码 1U6））
•
空调运行局域互联网 (LIN)
直通线路
智能气候控制系统控制单元通过直通线路促动以下部件：
•
制冷压缩机 (A9) (车型 213（混合动力车辆除外)，带电磁离合器的制冷压缩机/代码 B09 除外)
•
带电磁离合器的制冷压缩机 (A9/7)（装配带电磁离合器的制冷压缩机/代码 B09)
•
冷却液循环泵 (M13/5)
•
前排蒸发器切断阀 (Y19/3)（适用于混合动力车辆）
空调控制局域互联网 (LIN)1
智能气候控制系统控制单元通过空调控制局域互联网 (LIN 1) 促动以下部件：
•
装配空调系统（代码 580）：
•
左侧混合空气风门促动器电机 (M28)
•
右侧混合空气风门促动器电机 (M29)
•
新鲜空气/冲压空气/空气内循环风门促动器电机 (M2/13)
•
除霜器/脚部位置/中间出风口风门促动器电机 (M2/14)
•
装配自动空调（代码 581）：
•
左混合空气风门促动器
•
右混合空气风门促动器
•
后排混合空气风门促动器电机 (M2/10)
•
左侧脚部位置/中央出风口/侧出风口和后排出风口风门促动器电机 (M2/11)
•
右侧脚部位置/中央出风口和侧出风口风门促动器电机 (M2/12)
•
新鲜空气风门/冲压空气风门/空气内循环风门促动器电机
•
除霜器/脚部位置/中间出风口风门促动器电机
•
左侧 B 柱气流分配促动器电机 (M16/33)
•
右侧 B 柱气流分配促动器电机 (M16/34)
空调控制局域互联网 (LIN) 2
智能气候控制系统控制单元通过智能气候控制局域互联网 (LIN 2) 促动以下部件：
•
驻车加热器控制单元 (A6n1)（装配驻车加热器（代码 228））
•
电动制冷剂压缩机 (A9/5)（适用于混合动力车辆）
•
电动鼓风机电机 (A32m1)
•
驾驶员侧出风口电离器 (N18/9)（装配空气品质组件（代码 P21））
•
左侧电动升压鼓风机 (N29/10)（装配自动空调（代码 581））
•
右侧电动升压鼓风机 (N29/11)（装配自动空调（代码 581））
•
高压电正温度系数 (PTC) 加热器 (N33/5)（适用于混合动力车辆）
•
香氛喷雾装置发生器 (N59)（装配空气品质组件（代码 P21））
•
正温度变化系数 (R22/3) (PTC) 暖气增压器 (发动机 654，642 或 274，装配驾驶员和前排乘客座椅智能气候控制/代码 401 或寒冷国家附加配件/代码 824 或驾驶员和前排乘客座椅加热器/代码 873 或驾驶员和前排乘客座椅加热器增强版/代码 902，辅助加热器/代码 228 除外或炎热国家代码 913 除外，或适用于混合动力车辆)
空调控制局域互联网 (LIN 3)（采用制冷剂 R744（代码 1U6））
智能气候控制系统控制单元通过智能气候控制局域互联网 (LIN 3) 促动 CO2膨胀阀 (Y148)。
空调运行局域互联网 (LIN)
智能气候控制控制单元通过智能气候控制局域互联网 (LIN) 促动以下部件：
•
智能气候控制操作单元
•
后排空调系统操作单元（装配自动空调/代码 581）
发送信号
智能气候控制系统控制单元通过车内控制器区域网络 (CAN) 传输以下信号以及其他信号：
•
高压电正温度系数 (PTC) 加热器状态（适用于混合动力车辆）
•
发动机风扇特定转速请求
•
辅助智能气候控制请求（适用于混合动力车辆）
•
离子化状态（装配空气质量组件（代码 P21））
•
香氛喷雾状态（装配空气质量组件（代码 P21））
•
驻车加热器/辅助通风的状态（装配驻车加热器（代码 228））
•
预选时间状态
•
便捷操纵状态
•
诊断请求
•
消息显示请求
自动空调 (AAC [KLA]) 控制单元的电路图
PE83.40-P-2101-97DBA
