GF83.55-P-2110FG
电动制冷压缩机的部件说明
09.04.2018
型号
213 （213.016/050/053/054/216除外）
带代码B01 (48 V 技术)
型号
213.016/050/053/054/216

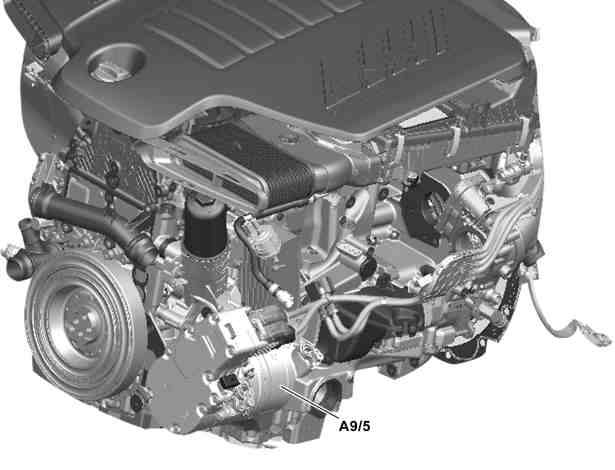

装配 48V技术/代码 B01
A9/5
电动制冷剂压缩机
P83.55-2336-06

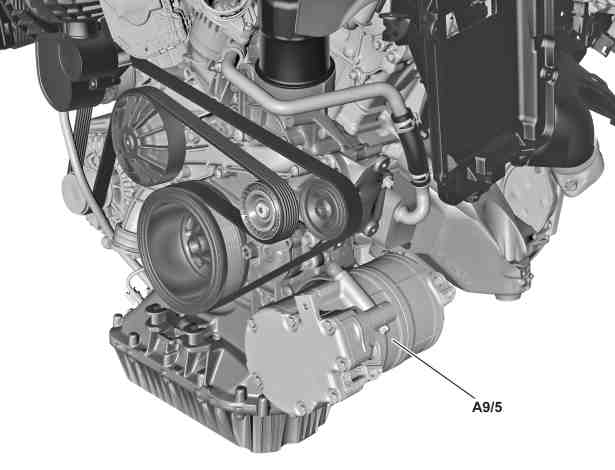

未装配 48V技术/代码 B01
A9/5
电动制冷剂压缩机
P83.55-2232-06
位置
电动制冷剂压缩机位于发动机侧。
任务
电动制冷剂压缩机负责吸入和压缩制冷剂。持续控制电动制冷剂压缩机的速度，以匹配 700 至  9000 rpm 的蒸发器温度。
智能气候控制系统控制单元 (N22/1) 通过智能气候控制局域互联网 2 (LIN B8-2) 促动电动制冷剂压缩机。
按下智能气候控制系统操作单元 (N58/1) 上的“A/C”按钮可关闭电动制冷剂压缩机。自动空调的其它功能仍然可用。但无法冷却到当前车外温度以下。
也可通过高电压蓄电池制冷功能或预进入智能气候控制功能发出电动制冷剂压缩机的开启请求。
高电压蓄电池冷却系统功能：
蓄电池管理系统控制单元 (N82/2) 通过混合动力控制器区域网络 (CAN L)、传动系控制单元 (N127)、底盘 FlexRay (Flex-E)、电子点火开关控制单元 (N73) 和车内控制器区域网络 (CAN B) 将开启电动制冷剂压缩机的请求发送到智能气候控制系统控制单元。
预进入智能气候控制功能：
电子点火开关控制单元通过车内控制器区域网络 (CAN) 将中央锁止系统的状态发送至智能气候控制系统控制单元。然后，智能气候控制系统控制单元启用预进入智能气候控制功能。
电动制冷剂压缩机根据车外温度并在发生事故后关闭。如果车外温度为 T < -10 °C，电动制冷剂压缩机通常会关闭。
装配 48V技术/代码 B01
A9/5
电动制冷剂压缩机
A9/5m1
制冷剂压缩机电动机
A9/5n1
制冷剂压缩机控制单元和功率电子装置
1
旋转压缩机
P83.55-2332-72

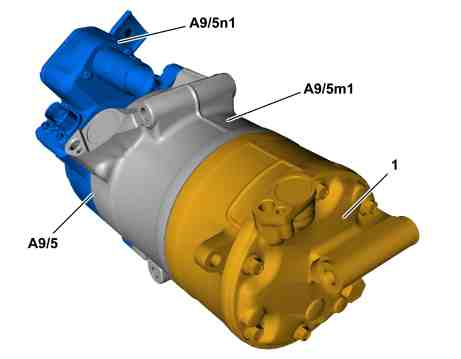

未装配 48V技术/代码 B01
A9/5
电动制冷剂压缩机
A9/5m1
制冷剂压缩机电动机
A9/5n1
制冷剂压缩机控制单元和功率电子装置
1
旋转压缩机
P83.55-2199-81
结构
电动制冷剂压缩机控制单元调节电动机的转速和制冷剂数量。电动机驱动旋转压缩机。它由两个相互缠绕的螺旋组成，其中一个与外壳永久连接，另一个在第一个螺旋内的圆周内旋转。此时螺旋在线圈内构成几个逐渐变小的腔室。在这些小腔室内，压缩的制冷剂以这种方式到达中央位置，然后在此压缩后排出。
电动制冷剂压缩机的电路图
型号 213 （213.016/050/053/054/216除外） 带发动机256.9 带代码B01 (48 V 技术)
PE83.55-P-2000-97DBB
型号 213.016/050/053/054/216
PE83.55-P-2000-97DBA
