GF83.70-P-4066FG
辅助加热器控制单元, 部件说明
23.11.15
P83.70-5610-05
位置

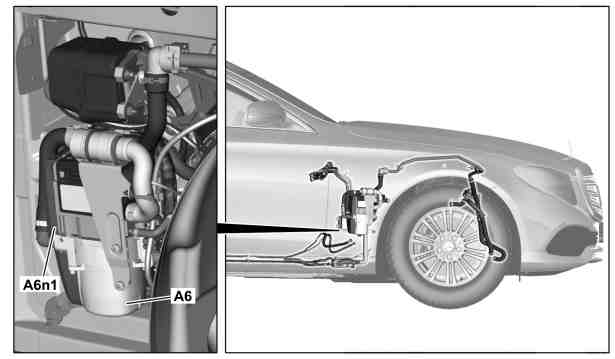

辅助加热器控制单元集成在位于右侧车轮拱罩后部的辅助加热器中.
任务
辅助加热器控制单元具有以下任务:
•
读取信号
•
评估输入因素
•
促动部件
•
发送信号
读取信号
通过以下连接读取输入因素:
•
直通线路
•
智能气候控制局域互联网 2 (LIN B8-2)
直通线路
通过直通线路读取以下部件的信号:
•
辅助加热器冷却液入口温度传感器 (A6b2)
•
辅助加热器冷却液出口温度传感器 (A6b3)
•
火焰监视器 (A6r3)
i
如果冷却液出口的温度超过 T = 130 °C, 辅助加热器就会因为过热而关闭. 如果过热关闭反复执行 10 次, 辅助加热器就会在后续过热锁止时关闭.
智能气候控制局域互联网 2 (LIN 2)
辅助加热器控制单元还会通过智能气候控制局域互联网 2 (LIN 2) 读取以下信息:
•
加热/通风请求
•
辅助加热器转换阀 (Y16) 请求
评估输入因素
通过集成式微信息处理机评估读取的输入因素, 然后促动相关部件.
促动部件
以下部件通过直通线路促动:
•
辅助加热器燃烧空气鼓风机 (A6m2)
•
预热塞 (A6r2)
•
辅助加热器转换阀
•
辅助加热器燃油泵 (Y23)
发送信号
辅助加热器控制单元通过智能气候控制局域互联网 2 (LIN 2) 发送以下信息或请求:
•
辅助加热器状态
•
诊断数据
变型
发动机变型:
•
汽油发动机
•
柴油发动机
辅助加热器 (STH) 控制单元的电路图
PE83.70-P-2101-97DBA
